腾讯数据中心基础设备质量检测之电池巡检仪篇(转)
来源:未知 作者:administrator 时间:2015-10-10 14:01 点击:收藏 推荐 打印


 不间断电源电池是某些架构下的数据中心不可或缺的一部分,市电中断后可为数据中心提续航,一旦电池故障,就埋下了“无法估量损失”的隐患,所以对电池的监控也兹事体大。对电池来说,核心参数有容量、标称电压、内阻、放电终止电压和充电终止电压,电池巡检仪正是用来监控上述参数的。

腾讯数据中心根据其具体运营环境,对电池巡检仪进行了抽查测试。测试主要参数有温度、电压、内阻。其中温度有待进一步的精细化测试,电压的精度全部符合要求,所有产品都重点测试了内阻部分,测试数据及结果见下文





一、 测试内容



规格

参数

描述

通信端口

TCP/IP



通信协议

Modbus-TCP



响应时间

< 1000ms

取回所有数据的最大响应时间应小于1000ms

精度

温度<±1



电压优于1%



内阻优于3%



配置方式

通过面版配置,同时支持Webtelnet等远程配置方式。

配置内容:可配置通信参数、内阻采样周期等相关选项等。远程配置时不建议使用专用软件。

温度采集方式

极柱外壳

建议从极柱采集温度

环境要求

温度:摄氏-1050

湿度:相对湿度 5% 95%



电池组

电池组电压(V



电池容量(%



Bpack01电流(A



Bpack02电流(A



电池单体

电池序号从1开始编号。



单节电池电压(V



电池内阻(



电池温度(゚C



1电池巡检仪技术要求

二、 测试环境

由各电池巡检仪厂商提供(包括电池组、电池巡检仪、及相关测试仪器等)。

三、 测试设备

由厂商自行提供内阻测试仪器,如FLUKE BT521、HIOKI 3561等

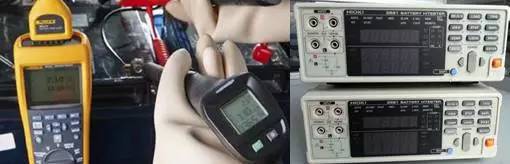

图1:内阻测试仪

四、 测试方法

step1.用测试仪器测试之前先用电池巡检仪采集一次数据

step2.记录测试仪器所测数据及电池巡检仪所采集数据(仿电压及内阻等)

step3.至少测试5节以上电池,分别记录数据

五、 测试数据结果

(绿线为优秀线,黄线为良线,红线为合格线)

1、电压数据

(腾讯数据中心要求电压精度:±0.2%以内优秀,±0.5%以内为良,±1%以内为合格)本次所测试产品基本符合腾讯数据中心要求。但精益求精,腾讯数据中心对基础设备“食不厌精脍不厌细”。

图2:各品牌电压精度数据

2、内阻数据

(腾讯数据中心要求内阻精度:±1%以内优秀,±2%以内为良,±3%以内为合格)如下图,有两个品牌的产品严重不合格,难以进入腾讯数据中心记录优先选择的品牌型号仪表的“短名单”。

图3:各品牌内阻数据
六、 测试结论
经测试如下品牌型号符合腾讯数据中心电池巡检仪技术要求:

华为(控制器:iBattery CIM,采集器:iBattery BIM)

金凯博(控制器:FT-1000A,采集器:FT-1000B,组电流:FT-1000BVA)

速力思(控制器:S80-A3-NINH08-A01-T,采集器:S80-T3-12MSLN-M10-T,组电流:S80-T3-20IACS-T)

合广(控制器:A2-BMS-MMU,采集器:A2-BMS-VDM,组电流:A2-BMS-IDM)

高特(BMM-SD3121)

详细测试数据如下:

规格

参数

描述

华为

金凯博

速力思

合广

某品牌

高特

某品牌

通信端口

TCP/IP



通信协议

Modbus-TCP



响应时间

< 1000ms

取回所有数据的最大响应时间应小于1000ms

精度

温度<±1



未测

未测

未测

未测

未测

电压优于1%



内阻优于3%



不合格

不合格

配置方式

通过面版配置,同时支持Webtelnet等远程配置方式。

配置内容:可配置通信参数、内阻采样周期等相关选项等。远程配置时不建议使用专用软件。

Web

专用软件

专用软件

telnet

专用软件

专用软件

专用软件

电池组

电池组电压(V



Bpack01电流(A



Bpack02电流(A



电池单体

单节电池电压(V



电池内阻(mΩ



电池温度(゚C



2:各品牌测试项及表现

七、 结语

经过此番对电池巡检仪的质量抽查测试,我们发现目前腾讯数据中心产品提供商提供的仪表品质良莠不齐。今后,我们还将对腾讯数据中心其他采集设备进行抽查、测试,并及时通过“腾讯数据中心”微信公众号发布。腾讯数据中心基础设施测试平台将严把设备设施品质关,筛选出更优的产品以提高自动化运营效率。腾讯数据中心希望,这些质量测试不是基础设备质量评估的终点,而是其质量进步的起点。(转自腾讯数据中心
