用直流电子负载测试交流源(PF值调整)
来源:Faith费思 作者:Faith费思 时间:2016-07-20 11:01 点击:收藏 推荐 打印


测试应用:三相交流源(交流发电机)的输出测试及PF值调整模拟。

测试设备:三相整流桥,费思FT6800系列直流电子负载,PF测试调整配件。

测试原理:模拟实际应用中引起PF变化的因素,使负载工作电流波形与源输出电压波形相位角,或者时序通断,或者负载波形畸变,测试源输出能力特性。

交流电源:交流电源的电压是一个正弦波,

费思产品应用之测试交流输出的PF值调整

费思产品应用之测试交流输出的PF值调整



因为容性负载或者感性负载,会使源输出的电压电流波形相位差。使电流波形相对于电压波形有个提前或者滞后量。从而引起无功功率的出现。



功率因数:

在交流电路中,电压电流之间的相位差(Φ)余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率视在功率的比值,即cosΦ=P/S

功率因数就是PF值。

有功功率:是指实际消耗功率;

视在功率:是指电压有效值与电流有效值之积。

纯阻性负载的功率因数为1,纯容性和感性负载为0

影响功率因数的原因:

线性负载成分:感性电路中电流的相位总是滞后于电压,此时0°<φ<90°,此时称电路中有滞后cosφ ;而容性电路中电流的相位总是超前于电压,这时-90°<φ<0°,称电路中有超前cosφ

非弦波成分:各种各样的电子设备(具有开关量调节的设备),开关量的存在使某些时间存在较大的电流,某些事件不在在电流。



通过桥式整流,即可用费思的FT6800系列电子负载进行相关的测试。



费思产品应用之测试交流输出的PF值调整



费思产品应用之测试交流输出的PF值调整费思产品应用之测试交流输出的PF值调整



实现方式:

使用费思FT6800A的负载加上PF值模拟配件即可完成相应测试。

费思产品应用之测试交流输出的PF值调整

费思产品应用之测试交流输出的PF值调整

费思产品应用之测试交流输出的PF值调整


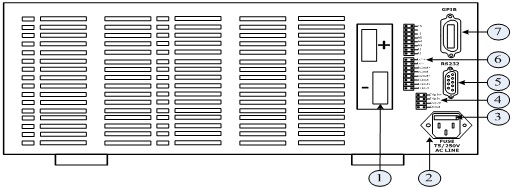

接入负载的A1A2口,用一个0~10V的模拟量来控制负载0`~满量程的吸收。

负载的模拟控制速度为1uS每点。可以满足快速而准确的控制和测试。

利用的是负载的基本工作原理,

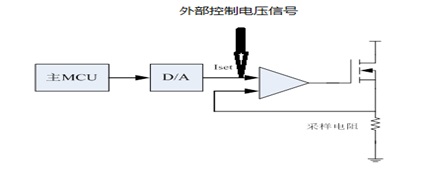

通过控制线性MOS管的通过特性来控制消耗特定的电流。



 费思产品应用之测试交流输出的PF值调整

线性PF值调整:

通过PF值调整配件,使负载的工作电流时间与电压输入波形有相应的时序差,从而调整负载的消耗特性,在AC端实现不同的PF值,PF值调整范围为0.51之间。

非线性PF值调整:

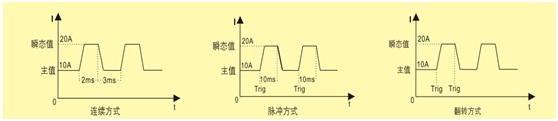

开关型负载模拟:直接使用负载的动态功能,从而模拟不同的开关量(频率和占空比时序),形成不同的PF值。



费思产品应用之测试交流输出的PF值调整



畸变及任意波形:通过PF值调整配件,直接导入已有的波形数据,负载会以已有的波形数据进行工作,费思称此功能为模拟工况功能,模拟实际工作的波形数据,在实验室里复现实际工作状况。
