FT6400A系列中功率电子负载(900W-6000W) 产品中心 > 电子负载系列 > 单通道电子负载 >

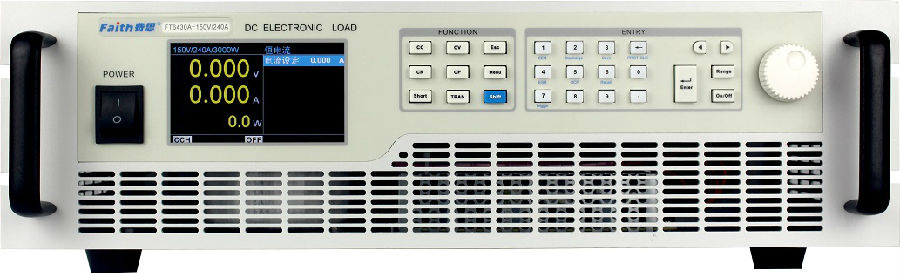

FT6400A系列中功率电子负载采用模块化设计,功能丰富,适应性强(抗自激能力强),具有高可靠性与高可维护性的特点。主要应用于:动力电池,中大功率直流电源,直流发电机等电力电子测试领域。 FT6400既包含CC、CV、CR和CP等基本的测试模式,也提供动态测试与序列测试以模拟各种动态负载的变化,瞬态频率可达20KHz。用户还可以通过按键进行模拟短路操作。 FT6400具备电池容量测试,(动力电池或超级电容)内阻测试功能。这使其在电池及超级电容测试领域有着独特优势。

点击报价 收藏产品

FT6400采用模块化设计,功能丰富,适应性强(抗自激能力强),具有高可靠性与高可维护性的特点。主要应用于:动力电池,中大功率直流电源,直流发电机等电力电子测试领域。

FT6400既包含CCCVCRCP等基本的测试模式,也提供动态测试与序列测试以模拟各种动态负载的变化,瞬态频率可达20KHz。用户还可以通过按键进行模拟短路操作。

FT6400具备电池容量测试,(动力电池或超级电容)内阻测试功能。这使其在电池及超级电容测试领域有着独特优势。

FT6400接口丰富,界面友好,操作方便。通过前面板的TFT彩色显示屏或VFD显示屏、旋钮及数字键,可快捷地操作与设定。FT6400提供RS232LANGPIB等通讯接口,通过这些接口连接计算机,采用标准SCPI编程指令可轻松实现远程操控。

FT6400电子负载提供过电流、过电压、过功率、过温度、电压反相,等一系列保护功能,同时具备针对被测试设备的VonVoff功能及可编程保护功能。这些功能可大幅提升产品的可靠性,是工程测试及自动测试系统整合得以信赖的产品。

功能特点:

n 功率范围:900W,1200W,1350W,1800W,2000W,3000W,6000W;
n 工作电压:120V/150V/500V/600V/1000V;
n 电流最大可达480A;
n 恒电压、恒电流、恒电阻和恒功率四种测试模式;
n 过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能;
n 提供RS232、LAN、GPIB(选配)多种远程接口方式,给您更多选择;
n 电池容量及内阻测试功能;
n 模拟短路功能;
n 方便实用的OCP测试功能;
n 支持模拟量编程功能;
n 高达20KHz的动态测试功能,可设置上升与下将斜率;
n 强大的序列测试功能,支持多种模式测试,单步测试时间最长达24小时;
n 丰富的SCPI命令,方便组建智能化测试平台和进行二次开发;
n TFT彩色液晶显示屏/高亮VFD屏;
n 采用智能风扇控制,降低噪音。


定态功能:

FT6400系列电子负载具有恒电流、恒电压、恒电阻与恒功率的基本测试模式,可满足广泛的测试要求。举例来说,恒电流和恒电阻模式可用于测试电压源在不同负载情况下,输出电压是否维持稳定输出。对于电池充电器和车用充电桩而言,恒电压模式可改变充电器和充电桩的输出电压以检验输出电流是否正确。

恒电流模式            恒电压模式

       恒电阻模式            恒功率模式

动态功能:

为满足日益增长的高速测试需求,FT6400系列电子负载提供高速可编程的动态测试功能(电流动态与电阻动态测试)。动态测试功能允许用户设定带载高/低准位、T1/T2时间及切换斜率,最大斜率为10A/us。此功能常用于测试电源动态特性。为适应不同场合的需要,动态功能包含连续、脉冲及翻转三种模式。连续模式可提供高达20kHz的带载频率;脉冲与翻转模式中,可以接受多种触发源带来的带载值高/低准位的变化,让您的测试随心所欲。

连续模式



脉冲模式

翻转模式



序列功能:

序列测试功能下,负载(仅限于FT6410A-FT6431A)根据用户编辑的序列文件模拟输入端的复杂变化。编辑序列文件编号(1~4)、测试模式(CC、CV、CP、CR)、序列链接(0~4,0表示无链接)、序列步数(1~50)、单步延时(0~99999.9S)等参数可生成复杂测试序列,满足复杂测试需求。图为一个步数为5的序列测试。



序列测试



电池测试功能:

为方便电池测试,FT6400系列提供了电池测试功能。电池测试包括:电池内阻测试与电池容量测试。针对电池放电,FT6400系列提供了:恒电流、恒电阻和恒功率三种放电模式(仅适用于FT6410A-FT6431A))。在电池放电测量方面,能够测量放电时间,放电电量(AH和WH)。

FT6400系列负载提供专业的ESR测量功能,可支持多种测量标准,具有测量准确和重复测量稳定的优点,可有效评估车用电池和超级电容的ESR参数。

电池放电测试



保护功能:

FT6400系列提供了过电压、过电流、过功率、过温度、电压反相等全方位的保护功能。另外,用户可以根据需要设置电压、电流、功率保护值。被测设备输出电压上升或下降速度较慢时,可开启Von、Voff功能。为满足更多的测试需求,Von带载电压支持锁定与非锁定两种方式。全方位的保护功能,确保了产品的可靠性,是工程测试及自动测试系统值得信赖的产品。



SCPI与远程控制:

FT6400系列电子负载支持标准的SCPI命令,通过SCPI命令可实现面板操作的所有功能。这为智能化测试平台的组建和用户的二次开发提供方便。FT6400系列通过RS232、LAN、GPIB(选配)等接口方式实现电子负载的远程控制。



订购信息:


订货号

描述

型号

FT6403A

120V/120A/900W

FT6404A

500V/30A/900W

FT6405A

120V/180A/1350W

FT6406A

500V/45A/1350W

FT6407A

120V/240A/1800W

FT6408A

500V/60A/1800W

FT6412A

150V/120A/1200W

FT6413A

600V/30A/1200W

FT6420A

150V/160A/2000W

FT6421A

600V/60A/2000W

FT6430A

150V/240A/3000W

FT6431A

600V/90A/3000W

FT6460A

150V/480A/6000W

FT6461A

600V/180A/6000W

FT6462A

1000V/60A/6000W

选配件

A69001

GPIB适配卡

FT7130

GPIB-RS232转换器










型号FT6403AFT6404AFT6405AFT6406AFT6407AFT6408A
电压120V500V120V500V120V500V
电流120A30A180A45A240A60A
功率900W900W1350W1350W1800W1800W
最小操作电压2.5V@120A5V@30A2.5V@180A5V@45A2.5V@240A5V@60A
恒电流模式
量程12A/120A3A/30A18A/180A4.5A/45A24A/240A6A/60A
分辨率0.2mA/2mA0.05mA/0.5mA0.3mA/3mA0.8mA/8mA0.4mA/4mA1mA/10mA
低量程精度0.1%+0.1%F.S.
高量程精度0.1%+0.2%F.S.
恒电压模式
量程20V/120V50V/500V20V/120V50V/500V20V/120V50V/500V
分辨率0.4mV/2mV0.9mV/9mV0.4mV/2mV0.9mV/9mV0.4mV/2mV0.9mV/9mV
低量程精度0.05%+0.1%F.S.
高量程精度0.05%+0.1%F.S.
恒功率模式*2
量程0900W0900W01350W01350W01800W01800W
分辨率15mW15mW22.5mW22.5mW30mW30mW
精度1%+0.5%F.S.
恒电阻模式*2*3
低量程0.02550Ω0.25500Ω0.016733.3Ω0.167333Ω0.012525Ω0.125250Ω
高量程0.61200Ω1020000Ω0.4800Ω6.6713333Ω0.3600Ω510kΩ
分辨率16bit
低量程精度0.2%+0.009S0.2%+0.0125S0.2%+0.018S0.2%+0.005S0.2%+0.018S0.2%+0.024S
高量程精度0.2%+0.002S0.2%+160uS0.2%+0.004S0.2%+240uS0.2%+0.004S0.2%+300uS
斜率
电流范围0120A030A0180A045A0240A060A
斜率0.15A/μs0.011.25A/μs0.157.5A/μs0.11.8A/μs0.210A/μs0.12.5A/μs
精度(1±35%)×设定值
测量
电压测量
量程12V/120V50V/500V12V/120V50V/500V12V/120V50V/500V
分辨率0.2mV/2mV0.9mV/9mV0.2mV/2mV0.9mV/9mV0.2mV/2mV0.9mV/9mV
精度0.05%+0.1%F.S.
电流测量
量程12A/120A3A/30A18A/180A4.5A/45A24A/240A6A/60A
分辨率0.2mA/20mA0.05mA/5mA0.3mA/3mA0.8mA/8mA0.4mA/4mA1mA/10mA
精度0.05%+0.1%F.S.
温度
保护温度85°C
操作温度0 ~40   °C
满功率操作温度0 ~25   °C
其它特性
重量18Kg18Kg20Kg20Kg22Kg22Kg
通讯接口RS232
显示界面VFD高亮度显示屏
尺寸427mm   W×460mm D×135mm H





订货号

描述

型号

FT6403A

120V/120A/900W

FT6404A

500V/30A/900W

FT6405A

120V/180A/1350W

FT6406A

500V/45A/1350W

FT6407A

120V/240A/1800W

FT6408A

500V/60A/1800W

FT6412A

150V/120A/1200W

FT6413A

600V/30A/1200W

FT6420A

150V/160A/2000W

FT6421A

600V/60A/2000W

FT6430A

150V/240A/3000W

FT6431A

600V/90A/3000W

FT6460A

150V/480A/6000W

FT6461A

600V/180A/6000W

FT6462A

1000V/60A/6000W

选配件

A69001

GPIB适配卡

FT7130

GPIB-RS232转换器


















选配件

A69001

GPIB适配卡

FT7130

GPIB-RS232转换器
