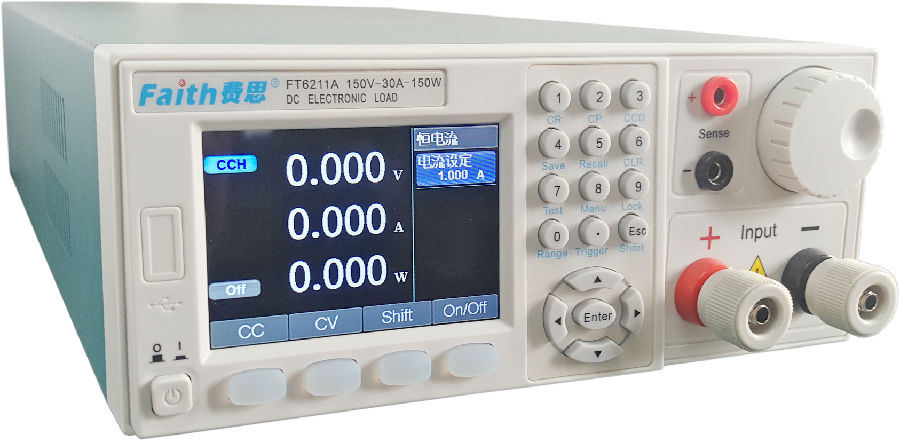

FT6200A系列小功率电子负载(150W/300W) 产品中心 > 电子负载系列 > 单通道电子负载 >

        FT6200A系列小功率电子负载是费思在沉淀了多年电子负载的设计开发经验后,开发的一款具有超强实用性、通用性的电子负载。可广泛应该于开关电源、LED驱动、动力电池、超级电容、电力电子器件、太阳能器件、充电器等产品的研发、生产、质检等各测试环节。产品配置有彩屏和中文菜单界面,操作方便直观,是电力电子工程师案头的必备常用配置。

点击报价 收藏产品

        FT6200A系列小功率电子负载是费思在沉淀了多年电子负载的设计开发经验后,开发的一款具有超强实用性、通用性的电子负载。可广泛应该于开关电源、LED驱动、动力电池、超级电容、电力电子器件、太阳能器件、充电器等产品的研发、生产、质检等各测试环节。产品配置有彩屏和中文菜单界面,操作方便直观,是电力电子工程师案头的必备常用配置。



负载特征

n  安全、稳定、可靠、耐用;
n  恒电压、恒电流、恒电阻和恒功率四种测试模式;
n  LED模拟测试功能;
n  负载效应测试功能;
n  序列测试功能,负载带载波形变化模拟实际工作状况;
n  OCP测试功能,自动寻找过流保护点;
n  OPP测试功能,自动寻找过功率保护点;
n  快速调用,一键调用测试功能;
n  智能化自动测试功能,自动完成品质判定;
n  动态测试频率可达50KHz,可设置斜率;
n  电池内阻及电池容量测试;
n  设置在前面板的SENSE端子支持远端采样,补偿电压降;
n  丰富的SCPI命令,方便组建智能化测试平台和进行二次开发;
n  标配RS232接口,可通过计算机实现远程控制(可批量定制RS485接口);
n  彩色TFT显示屏,中文菜单界面;
n  标配电流检测端子、数字I/O端子;
n  过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能;
n  采用智能风扇控制,降低噪音。



定态功能

恒电流模式(CC)
        恒电流模式下,无论输入电压如何变化,负载始终消耗一个恒定的电流。
恒电压模式(CV)
        恒电压模式下,负载将消耗足够电流使输入电压维持在设定值。
恒电阻模式(CR)
        恒电阻模式下,负载等效为一个恒定的电阻,输入电流会随输入电压的改变而线性调整。
恒功率模式(CP)
        恒功率模式下,负载将消耗一个恒定的功率。输入电流会随输入电压的改变线性调整以确保消耗功率不变。

恒电流模式            恒电压模式

       恒电阻模式            恒功率模式

动态功能:

        为满足日益增长的高速测试需求,FT6200A系列电子负载提供高速可编程的动态测试功能。动态测试功能包括连续、脉冲、翻转三种方式,支持带载斜率设定。
         动态模式用于模拟各种带载突变及异常情况,适用于测试电源的动态特性,电源的稳定性,电池的保护点及保护时间,各种脉冲等突发带载模拟。

连续模式



脉冲模式

翻转模式

快速调用:

        快速调用功能支持CC/CV/CR/CP等定态参数设定,支持OCP、序列、自动测试、电池内阻、电池容量等功能,一键调用已设定之功能及相应参数。
        快速调用适用于研发、测试、品质及来料质检等部门的测试使用。
        快速调用减少测试中的设置和操作负载的次数,可降低设置错误的发生;提高测试效率和测试准确度。



序列测试:

        负载的序列功能:根据用户编辑的序列文件来模拟负载的复杂变化。序列文件参数包括文件编号(1~8)、测试模式(CC、CV、CP、CR)、循环次数(0~9999,0表示无限循环)、序列步数(1~50)、单步设定值及单步时间(1ms~60000ms)。序列文件存储于EEPROM中,最多可存储8个序列文件。序列测试功能可进行电源输出特性测试,电源稳定性测试及实际工作状况模拟。图为一个步数为5的序列测试。



序列测试



通道型号FT6211AFT6212AFT6213A
电压150V150V500V
电流30A30A15A
功率150W300W300W
最小操作电压1.2V@30A0.9V@30A1.6V@15A
恒电流
量程3A30A3A30A3A15A
分辨率0.05mA0.5mA0.05mA0.5mA0.05mA0.25mA
精度0.03%+0.05%F.S.
恒电压
量程30V150V30V150V100V500V
分辨率0.5mV2.5mV0.5mV2.5mV2mV10mV
精度0.03%+0.03%F.S
恒电阻
量程0.04Ω50kΩ0.03Ω50kΩ0.1Ω50kΩ
精度0.1%+0.0001R0.1%+0.0001R0.1%+0.0001R
恒功率
量程150W300W300W
精度0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.
动态
T1&T210uS50S10uS50S10uS50S
分辨率2uS2uS2uS
精度1uS+20PPM1uS+20PPM1uS+20PPM
斜率0.6A/mS1.2A/uS0.6A/mS3A/uS0.6A/mS1.5A/uS
电流测量
量程3A30A3A30A1.5A15A
分辨率0.05mA0.5mA0.05mA0.5mA0.05mA0.25mA
精度0.03%+0.05%F.S.
电压测量
量程30V 150V 30V 150V 100V500V
分辨率0.5mV 2.5mV 0.5mV 2.5mV 2mV10mV
精度0.03%+0.03%F.S.







功能描述
型号FT6211A,FT6212AFT6213A
电压等级150V,500V
电流等级15A,30A
功率等级150W,300W
采样分辨率16bits
电压回显精度V:0.03%+0.03%F.S.
电流回显精度I:0.03%+0.05%F.S.
控制分辨率16bits
电压控制精度V:   0.03%+0.03%F.S.
电流控制精度I:   0.03%+0.05%F.S.
采样速率125kHz
电压量程30V/150V,100V/500V
电流量程3A/30A,6A/60A
电压远近端支持
斜率设置支持,动态时支持斜率设置
动态速度50kHz
负载效应测试测试功能支持
LED模拟带载功能支持
短路测试功能支持
电池测试功能支持
电池内阻测试功能支持
OCP测试功能支持
OPP测试功能支持
VonVoff功能支持
自动测试功能支持
序列功能支持
OCP,OVP,OPP,RV,OTP保护支持
电流监控端子支持
隔离输入/输出口1输入,1输出
通讯接口隔离RS232
通讯协议SCPI
支持220VAC/110VAC输入支持
触发和输出口支持,各1
上位机+DLL具备
在线升级支持
尺寸2U高,半19





通道型号FT6211AFT6212AFT6213A
电压150V150V500V
电流30A30A15A
功率150W300W300W
最小操作电压1.2V@30A0.9V@30A1.6V@15A
恒电流
量程3A30A3A30A3A15A
分辨率0.05mA0.5mA0.05mA0.5mA0.05mA0.25mA
精度0.03%+0.05%F.S.
恒电压
量程30V150V30V150V100V500V
分辨率0.5mV2.5mV0.5mV2.5mV2mV10mV
精度0.03%+0.03%F.S
恒电阻
量程0.04Ω50kΩ0.03Ω50kΩ0.1Ω50kΩ
精度0.1%+0.0001R0.1%+0.0001R0.1%+0.0001R
恒功率
量程150W300W300W
精度0.1%+0.1%F.S.0.1%+0.1%F.S.0.1%+0.1%F.S.
动态
T1&T210uS50S10uS50S10uS50S
分辨率2uS2uS2uS
精度1uS+20PPM1uS+20PPM1uS+20PPM
斜率0.6A/mS1.2A/uS0.6A/mS3A/uS0.6A/mS1.5A/uS
电流测量
量程3A30A3A30A1.5A15A
分辨率0.05mA0.5mA0.05mA0.5mA0.05mA0.25mA
精度0.03%+0.05%F.S.
电压测量
量程30V 150V 30V 150V 100V500V
分辨率0.5mV 2.5mV 0.5mV 2.5mV 2mV10mV
精度0.03%+0.03%F.S.
