FTP3000系列宽范围小功率程控直流电源(900W,1500W) 产品中心 > 直流电源系列 > 程控直流电源 >

FTP3000系列小功率电源是费思在沉淀了多年直流开关电源的设计开发经验后,开发的一款具有超强实用性、通用性的电源。可广泛应该于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期等各测试环节。产品配置有彩屏和中英文菜单界面,操作方便直观,是电力电子工程师案头的常用配置。

点击报价 收藏产品

FTP3000系列小功率电源是费思在沉淀了多年直流开关电源的设计开发经验后,开发的一款具有超强实用性、通用性的电源。可广泛应该于实验室测试、车载设备测试、太阳能逆变器测试、DC/DC转换器与逆变器测试、引擎启动测试、电池自动充电、电子产品生命周期等各测试环节。产品配置有彩屏和中英文菜单界面,操作方便直观,是电力电子工程师案头的常用配置。



主 要 特 征:

1.         功率输出规格:900W1500W

2.         电压输出规格:80V160V300V600V

3.         电流输出规格:40A20A10A5A

4.         24位高分辨率ADC测量;

5.         隔离模拟编程功能,可控制电源输出及状态监控;

6.         功率因数大于0.98

7.         输出稳定, 低纹波噪声;

8.         电压、电流斜率可设;

9.         远端线损补偿

10.     支持恒功率输出

11.     序列编辑功能,支持循环与链接;

12.     OPPOCPOVPOT等全方位保护功能;

13.     快速调用,一键调用测试参数;

14.     智能风扇控制,降低噪音;

15.     TFT彩色液晶显示屏,中英文菜单界面;

16.     配有RS232LANCAN(选配)通讯接口,支持SCPIModBusCan-Open协议;

17.     免费提供上位机软件以及SDK开发包,方便客户进行二次开发;

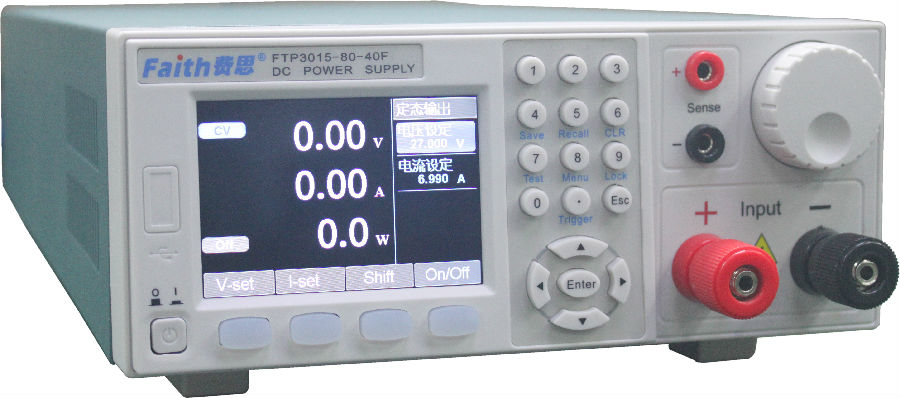

前面板介绍:

①  电源开关                          ⑤ 方向键与Enter键


② 多功能按键                        ⑥ 输出端子


③ TFT彩色显示屏                     ⑦ 电压Sense端子


④ 数字键:输入数值或复合组合键使用  ⑧ 调节旋钮


后面板介绍:

① CAN通讯口(选件)                ⑤ LAN通讯口
② RS232串口                        ⑥ AC电源输入插座
③ 散热通风口                       ⑦ 散热通风口
④ 复合信号端子(选件)


序列输出功能:
序列输出功能可以让给用户自行编辑电压电流波形。FTP3000系列提供20个序列文件,每个文件最多支持20个运行步骤。在运行步骤中,可以设置输出电压、输出电流和单步延时。序列支持“运行次数”与“链接文件”属性。“运行次数”可控制序列循环运行, “链接文件”能增加文件运行步骤。

利用序列输出功能,使用者可实现复杂波形,例如下图所描述的波形,利用序列功能可轻松实现。



电压斜率与电流斜率功能:
FTP3000系列支持电压斜率与电流斜率设置。斜率的调整减缓了电压(或电流)的转移,可有效避免浪涌电流对DUT的破坏。电压斜率的单位是V/s,电流斜率的单位是A/s。


恒功率(CP)输出功能:
FTP3000系列支持恒功率输出功能。输出开启后,电源不断调整输出电压或输出电流,使输出功率维持恒定。若负载超出电源的调节范围,输出将维持在最大设定值。

内阻模拟输出功能:
由于电池具有一定的内阻,对外供电时,输出电压会随着电流的增大而减小。FTP3000系列提供了内阻模拟输出功能,可以模拟电池供电的场景,电源的输出满足下面的公式。

内阻模拟输出功能:

由于电池具有一定的内阻,对外供电时,输出电压会随着电流的增大而减小。FTP3000系列提供了内阻模拟输出功能,可以模拟电池供电的场景,电源的输出满足下面的公式。


电压缓升缓降输出功能:
FTP3000系列支持电压缓升或缓降功能,可使输出电压从起点缓慢升高至终点,或者使输出电压从起点缓慢降低至终点。如下图所示。


CV/CC优先:
FTP3000的CV与CC模式,为了满足客户的特殊要求,提供了CV优先和CC优先模式选择,能使电源在输出开启瞬间运行在CC模式,而非通常的CV模式。


触发操作:
FTP3000系列电源具有3种触发信号源。
 键盘触发,按 (Shift) +  (Trigger)键,将进行一次触发操作;
 外部触发(TTL电平),后面板上的TRIG为触发信号输入端子。当“外部控制”配置为Trigger时,在TRIG端子输入施加一个低脉冲后,电源将进行一次触发操作;
 总线触发,电源收到触发命令后,将进行一次触发操作。


保护:
FTP3000系列具有以下保护功能:

1.         过压保护

2.         补偿过压保护

3.         过流保护

4.         过功率保护

5.         过温度保护

6.         输出反接保护

7.         低压保护

8.         模式抑制

9.         通讯超时

当保护情况发生时,电源自动关闭输出。屏幕上面显示具体的保护内容,同时蜂鸣器发出警报声。


保存与调用:
FTP3000系列提供了20组存储位置供用户保存VI输出功能参数。可将输出电压、输出电流、电压斜率、电流斜率、过压保护参数保存至指定的位置,供用户方便快速地调出使用。若使能了快速调用功能,只需按一个数字键便可调出已保存的参数。该功能可显著减少用户操作,提高测试效率。


掉电保存:
FTP3000系列提供掉电保存功能。掉电保存开启后,电源将在上电时恢复上次关机时的参数;否则,电源将初始化为默认参数。


复合信号端子(选件):
FTP3000系列后面板配备有复合信号端子,此端子用于连接电流监视信号、触发输入信号和异常状态输出指示信号。

Vset- 电压编程输入

Vset+ 电压编程输入

Iset-   电流编程输入

Iset+   电流编程输入

GND     参考地

IMON   电流输出监视

GND       参考地

VMON    电压输出监视

9MODE    输出模式指示端口

10 GND       参考地

11INHIBIT 外部控制

12RDY       设备状态指示信号


FTP3000选件:

FTP7130 GPIB接口

FTP3000复合信号端口

FTP3000CAN接口


规格参数表:





型号




FTP3009-80-40




FTP3009-160-20




FTP3009-300-10




FTP3009-600-5




电压




0~80V




0~160V




0~300V




0~600V




电流




0~40A




0~20A




0~10A




0~5A




功率




900W




型号




FTP3015-80-40




FTP3015-160-20




FTP3015-300-10




FTP3015-600-5




电压




0~80V




0~160V




0~300V




0~600V




电流




0~40A




0~20A




0~10A




0~5A




功率




1500W




电压编程




分辨率




24Bits




精度




0.1%+0.1%F.S.




电流编程




分辨率




24Bits




精度




0.1%+0.2% F.S.




外部模拟编程




控制电压




0~5V对应0~100%F.S.




电压精度




0.2%F.S.




电流精度




0.5%F.S.




模拟输出




输出电压




0~100%F.S对应0~5V.




电压精度




0.5%F.S.




电流精度




0.5%F.S.




线性调整率




电压




0.01%+0.01%F.S.




电流




0.02%+0.01%F.S.




负载调整率




电压




0.01%+0.05%F.S.




电流




0.02%+0.1%F.S.




电压测量




分辨率




16Bits




精度




0.1%+0.1%F.S.




电流测量




分辨率




16Bits




精度




0.1%+0.2%F.S.




输出噪声&纹波




纹波电压(p-p)




60mV




80mV




80mV




150mV




纹波电压(rms)




20mV




20mV




20mV




20mV




上升斜率




电压




5V/ms(max)




电流




2A/ms(max)




OVP设定




范围




0~110%F.S.




精度




1%F.S.




瞬态响应




典型值1mS,负载变化50%,电压恢复至精度范围内所需时间




效率




0.9 (Typical)




通讯接口




RS232LAN




输入




190VAC~265VAC,频率47HZ~63HZPF0.99(Typical)




工作温度




0~40




存储温度




-20~70




使用海拔




2000m




尺寸




215 (W) X 88(H)  X 452.5 (D)mm




重量




7KG







































































型号




FTP3009-80-40




FTP3009-160-20




FTP3009-300-10




FTP3009-600-5




电压




0~80V




0~160V




0~300V




0~600V




电流




0~40A




0~20A




0~10A




0~5A




功率




900W




型号




FTP3015-80-40




FTP3015-160-20




FTP3015-300-10




FTP3015-600-5




电压




0~80V




0~160V




0~300V




0~600V




电流




0~40A




0~20A




0~10A




0~5A




功率




1500W




电压编程




分辨率




24Bits




精度




0.1%+0.1%F.S.




电流编程




分辨率




24Bits




精度




0.1%+0.2% F.S.




外部模拟编程




控制电压




0~5V对应0~100%F.S.




电压精度




0.2%F.S.




电流精度




0.5%F.S.




模拟输出




输出电压




0~100%F.S对应0~5V.




电压精度




0.5%F.S.




电流精度




0.5%F.S.




线性调整率




电压




0.01%+0.01%F.S.




电流




0.02%+0.01%F.S.




负载调整率




电压




0.01%+0.05%F.S.




电流




0.02%+0.1%F.S.




电压测量




分辨率




16Bits




精度




0.1%+0.1%F.S.




电流测量




分辨率




16Bits




精度




0.1%+0.2%F.S.




输出噪声&纹波




纹波电压(p-p)




60mV




80mV




80mV




150mV




纹波电压(rms)




20mV




20mV




20mV




20mV




上升斜率




电压




5V/ms(max)




电流




2A/ms(max)




OVP设定




范围




0~110%F.S.




精度




1%F.S.




瞬态响应




典型值1mS,负载变化50%,电压恢复至精度范围内所需时间




效率




0.9 (Typical)




通讯接口




RS232LAN




输入




190VAC~265VAC,频率47HZ~63HZPF0.99(Typical)




工作温度




0~40




存储温度




-20~70




使用海拔




2000m




尺寸




215 (W) X 88(H)  X 452.5 (D)mm




重量




7KG
