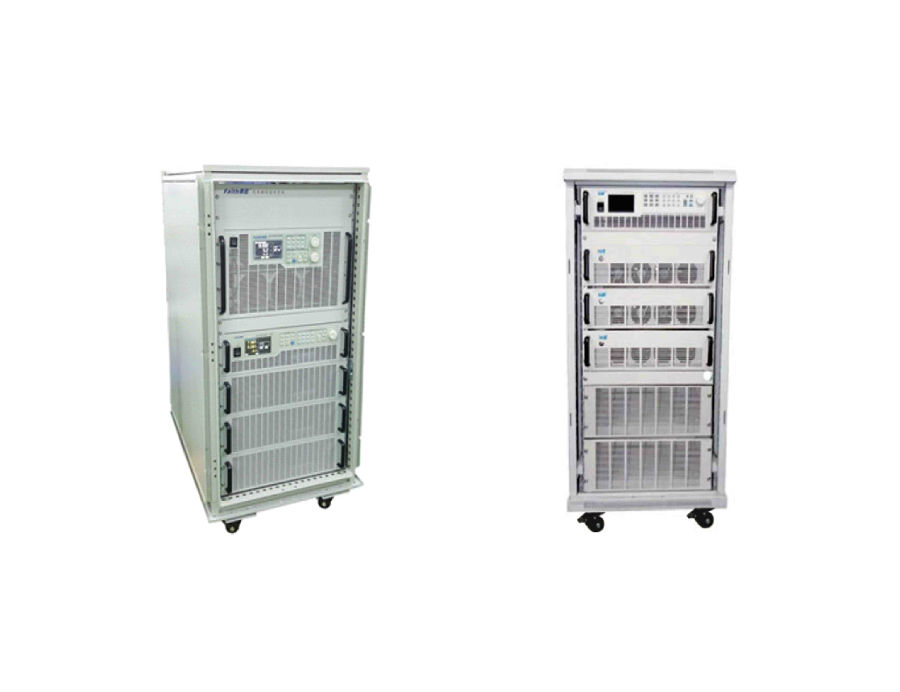

FTS8400R系列回馈式电池充放电测试系统,为用户提供从单体电芯到MW级别电池包的全套充放电测试方案。测试系统采用双向馈能式结构,回馈效率80%。相较于传统的充放电系统,可将电池放电所产生的能量回馈给厂内其他的用电设备,极大节约终端的用电成本,同时更小的能耗和体积,也节约了测试场地。
测试系统采用全数字化设计,具备宽电压范围、高精度及高动态响应特性,同时独立通道设计使模块能有效应对各种复杂应用环境,系统运行更安全、可靠,经济、环境适应性更强。系统配备测试软件,提供复杂的工况模拟功能,可编辑各种复杂的测试工步,灵活自如。同时还具备直流阻抗测试,循环寿命测试,不同倍率充放电能力测试等功能。测试数据可保存和查询。
系统概述
回馈式电池充放电测试系统主要由系统软件与测试硬件组成,是针对电池开发的专业测试设备。根据被测电池的特性,测试系统分为两类:
l电芯测试系统(FTS8401R);
l电池模组与PACK测试系统(FTS8402R)。
系统可实现对电池的性能测试,支持恒流、恒压、恒流转恒压、恒压转恒流等多种工作模式。该系列产品采用独特多通道的设计架构,可同时支持多组不同特性的电池进行性能测试,操作简单,节能高效。
该系列产品采用全数字化设计,保证了测试过程的精确性和时效性;集成高频隔离,确保电池测试的安全性。同时配备上位机软件,同时配备的上位机软件可通过CAN、RS485、LAN等接口与BMS及外部设备通讯,灵活编辑各种工步,适用于多种测试场景。
FTS8401R回馈式电池芯测试系统功能特点
l 单体电压范围:0.5~5V;
l 单体电流范围:3A/6A/10A/12A/20A/30A/60A/200A/300A;
l 模块化设计体积小;
l 单体电池能量回收效率80%;
l 功率因素>0.98;
l 安全保护功能完善;
l 单点/单板模块控制;
l 宽范围电压电流调节;
l 高精度电流电压测试;
l 双向控流技术;
l 发热量低;
l 具备OCV检测功能。
FTS8401R回馈式电池芯测试系统规格表
系统型号 | FTS8401R-5-3 | FTS8401R-5-6 | FTS8401R-5-10 | FTS8401R-5-12 | FTS8401R-5-20 | FTS8401R-5-30 | FTS8401R-5-60 | FTS8401R-5-120 | FTS8401R-5-160 | FTS8401R-5-200 | FTS8401R-5-300 |
系统规格 | 5V/3A | 5V/6A | 5V/10A | 5V/12A | 5V/20A | 5V/30A | 5V/60A | 5V/120A | 5V/160A | 5V/200A | 5V/300A |
控制方式 | 整柜控制/单板控制/单点控制 |
系统交流输入电压 | 三相五线制 AC380V±10%/50Hz |
频率 | 50Hz/60Hz |
功率因素 | >0.98 |
模块充电效率 | 80% |
模块放电效率 | 80% |
通道特点 | 采用双向控流技术,放电能量回馈电网;恒流源与恒压源采用单环结构:恒流转恒压电压无过冲; |
电流响应时间 | ≤20ms |
充电电流范围 | (0.1%~100%)F.S. |
放电电流范围 | (0.1%~100%)F.S. |
电压测试范围 | 充电:(0.5%~100%)F.S.;放电:0.5V~5V |
电压分辨率 | 0.1mV |
电压精度 | ± 2mV |
电流分辨率 | 0.1mA |
电流精度 | ±(0.05%+0.05%F.S.) |
更多规格不一一列出,本产品可根据客户产品规格和测试测量要求定制
FTS8402R回馈式电池模组及PACK测试系统功能特点
l能量双向流动,正反向无缝切换,高动态响应,满载切换时间低至10ms;
l具备恒压、恒流、恒阻及恒功率工作方式,功能丰富;
lDSP设计,实现了全数字化控制,确保高可靠性;
l过载能力强,满足控制器过载需求的电压及电流时间要求;
l采用先进的有源功率因数校正技术,减少谐波对电网的干扰,优于工业应用标准;
l高可靠防护性能,耐高低温、潮湿、盐雾等恶劣环境,降低运营成本;
l模块化结构,提高系统的可靠性及可维护性,方便扩容;
l交流侧PF值大于0.99,提升带载能力;
l对外通讯包括以太网、CAN、RS485及干接点,无缝衔接外部系统运行。
FTS8402R回馈式电池模组及PACK测试系统规格表
产品型号 | FTS8402R-100-100 | FTS8402R-100-300 | FTS8402R-450-60 | FTS8402R-450-180 | FTS8402R-950-50 |
直流侧参数 |
额定电流 | 100A | 300A | 60A | 180A | 50A |
额定功率 | 6kW | 18kW | 6kW | 18kW | 15kW |
电流范围 | ±100A | ±300A | ±60A | ±180A | ±50A |
电流精度 | 0.1%F.S. | 0.1%F.S. | 0.05%/0.1%F.S. |
电压范围 | 2.5~100Vdc | 10~450Vdc | 50~950Vdc |
电压精度 | 0.1%F.S. | 0.1%F.S. | 0.05%/0.1%F.S. |
交流侧参数 |
电压体制 | 单相三线制 | 三相五线制 | 单相三线制 | 三相五线制 | 三相五线制 |
额定电压 | 220Vac | 380Vac | 220Vac | 380Vac | 380Vac |
电压范围 | 220Vac±15% | 380Vac±15% | 220Vac±15% | 380Vac±15% | 380Vac±15% |
频率范围 | 50/60Hz±5Hz |
PF | 0.99 |
THDu | ≤3% |
基本特性 |
峰值效率 | ≥92% |
正反向切换时间 | ≤10ms |
孤岛保护 | 具备 |
保护特性 | 多重安全保护,交直流过、欠压保护,过流保护,短路保护,直流反接保护, 交流相序保护,过温保护,风扇异常检测等 |
冷却方式 | 智能强制风冷 |
噪音 | ≤70dB |
运行温度范围 | -20℃~+45℃ |
防护等级 | IP20 |
相对湿度 | ≤95%RH,无凝露 |
海拔高度 | 3000m |
通信方式 | CAN,RS485,LAN,干接点 |
LCD | 具备 |
外形尺寸(H*W*D) | 127*143*415mm | 129*436*415mm | 127*143*415mm | 129*436*415mm | 85*436*420mm |
重量 | 8kg | 25kg | 8kg | 25kg | 16kg |
更多规格不一一列出,本产品可根据客户产品规格和测试测量要求定制
系统软件特性
软件特性 |
接口与协议 | 通讯接口 | LAN(可串接),最多接入256台 |
接口协议 | 基于TCP/IP协议(100M Ethernet) |
软件特性 | 运行环境 | Windows7以上系统 |
软件特性 | 支持多线程、多端口并行操作 |
软件语言 | 支持在线切换中/英文 |
软件升级 | 支持网络远程推送,在线升级 |
可测试的产品 | 电池测试和超级电容测试 |
实时显示信息 | 当前电压、电流、容量、绝对时间、循环次数;支持动态曲线显示 |
刷新速度 | 100ms |
测试方案特性 | 方案脚本独立(可任意拷贝、创建、修改、删除等)、循环控制,数据分析,数据库集中管理,实时曲线、曲线比较等 |
工步编辑特性 | 根据运行模式智能判断逻辑关系,提示错误操作,并自动填入主参数及截止条件参数,也可手动修改 |
模式操作特性 | 启动、停止、续接启动、强制跳转、参数重置、变更通道等 |
显示分辨率 | 6位有效数字(×.×××××) |
数据展现方式 | 座标曲线(X、Y座标可自定义)、图形、数据列表(过程、明细分层) |
数据导出 | 可导成EXCEL、TXT、CSV文件、图形(可指定工步或指定循环导出) |
数据记录 | 记录条件 | 时间变化△t:10ms---3600s |
电压变化△U:0.001mV---5V |
电流变化△I:0.001mA—100mA |
容量变化△Ah:0.001mAh—100mAh |
记录频率 | 最高记录频率100Hz |
测试事件记录 | 如:运行、停止、保护信息、参数重置、通道变更、在线校准等事件记录 |
充/放电 | 充电模式 | 恒流充电/恒压充电/恒功率充电/恒压限流充电/倍率充电/脉冲模式充电 |
充电截止条件 | 电压、电流、相对时间、容量、-△V、计数统计 |
放电模式 | 恒流放电/恒压放电/恒阻放电/倍率放电/恒功率放电/恒压限流放电/脉冲放电 |
放电截止条件 | 电压、电流、相对时间、容量、-△V、计数统计 |
脉冲模式 | 充电 | 恒流模式、恒功率模式 |
放电 | 恒流模式、恒功率模式 |
最小脉冲宽度 | 50ms |
脉冲个数 | 单个脉冲工步支持32个不同的脉冲 |
截止条件 | 电压、相对时间 |
内阻测试 | 直流内阻测试(DCIR) | 方法一,直接放电法 |
方法二,参考IEC61960-2003 |
循 环 | 工步时间范围 | ≥10ms |
单循环工步数 | 255 |
循环次数 | 0-99999次 |
循环嵌套 | 具有嵌套循环功能,最大支持3层嵌套 |
工况模拟 | 工况模拟测试 | 需用户以文本文件方式提供时间-电流或者时间-功率文件(USABC,FUDS,DST等) |
软件保护 | 掉电数据保护 |
支持脱机测试功能 |
可设置安全保护条件,参数包括:过压、欠压、过流、过充、过温、单体过压、单体欠压、电压波动保护、电流波动保护 |
扩展功能 | 支持自定义关联温度辅助通道、电压辅助通道 |
报警信息 | 测试完成提示,安全保护报警、异常错误报警等 |
订购信息
名称 | 型号 | 电压范围 | 电流 | 单通道额定功率 |
回馈式电池充放电测试系统 | FTS8400R | - | - | - |
回馈式电池芯充放电测试模块 | FTS8401R-5-3 | 0.5~5V | ±3A | 15W |
FTS8401R-5-6 | ±6A | 30W |
FTS8401R-5-10 | ±10A | 50W |
FTS8401R-5-12 | ±12A | 60W |
FTS8401R-5-20 | ±20A | 100W |
FTS8401R-5-30 | ±30A | 150W |
FTS8401R-5-60 | ±60A | 300W |
FTS8401R-5-120 | ±120A | 600W |
FTS8401R-5-160 | ±160A | 800W |
FTS8401R-5-200 | ±200A | 1000W |
FTS8401R-5-300 | ±300A | 1500W |
回馈式电池包充放电测试模块 | FTS8402R-100-100 | 2.5~100V | ±100A | 6kW |
FTS8402R-100-300 | ±300A | 18kW |
FTS8402R-450-60 | 10~450V | ±60A | 6kW |
FTS8402R-450-180 | ±180A | 18kW |
FTS8402R-950-50 | 50~950V | ±50A | 15kW |
更多规格不一一列出,本产品可根据客户产品规格和测试测量要求定制
