电磁推进仿真系统



电磁推进仿真系统是以仿真电磁推进系统的工作特性和特点,对电磁推进的供电系统、连接系统和控制系统进行相应的输出性能测试。

适用行业:

电机系统(电动汽车、高铁、地铁、船舶),电磁推进(电磁炮、卫星推进器、鱼雷),电磁弹射等应用行业。

系统特点:

1、基于费思超大功率高速高精度直流电子负载,和费思超大功率高速高精度直流电源。

2、在实验室里复现实际工作状态,测试速度快,测试安全性高,实际工作测试不了的项目,使用本仿真系统,可以测试,比如温度,湿度的影响,寿命测试,状态异常发现。

3、只要有工作数据导入,本仿真系统即可按数据执行,完美复现。

4、可以对执行数据进行编辑修改,比如模拟未来规格,模拟系统异常状态,模拟超负荷使用。

5、不同的数据模拟不同的设备一机多用,直流测试项目一机搞定。

系统配置:

1、电子负载:用以仿真直流的功率消耗部分,仿真速度1MaS/S,0到满量程电流速度40uS。负载基本精确度0.1%。

2、直流电源:用以仿真直流的功率输出部分,仿真速度1KaS/S,0到满量程电流速度4mS。电源的基本精确度0.1%。

3、仿真控制盒:用于接受和存储软件的控制数据,并快速的控制负载和电源工作。实现相关的控制功能。

4、控制软件:用于编辑波形,导入数据,和下载仿真数据。人机交互界面,及曲线绘制,测试数据存储,及打印报告。

5、仿真方式:以工作数据与时间的关系曲线进行工作。

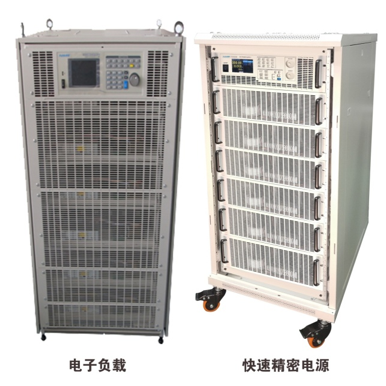

测试设备:

电磁推进仿真系统

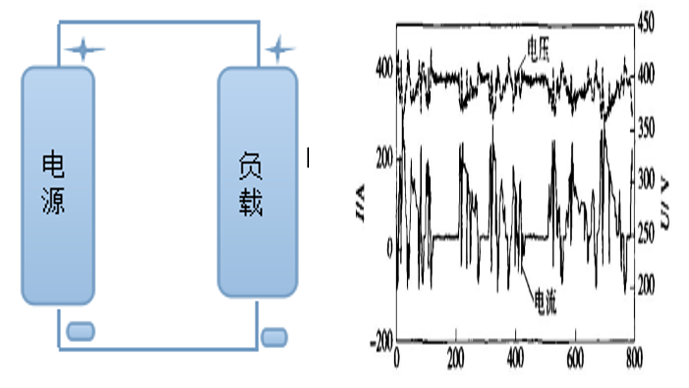

工作方式:

 电磁推进仿真系统

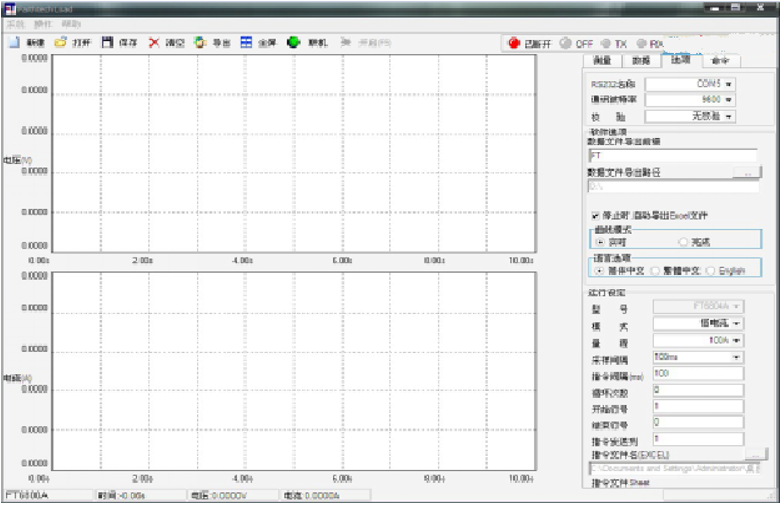

软件界面:导入excel表格

   电磁推进仿真系统

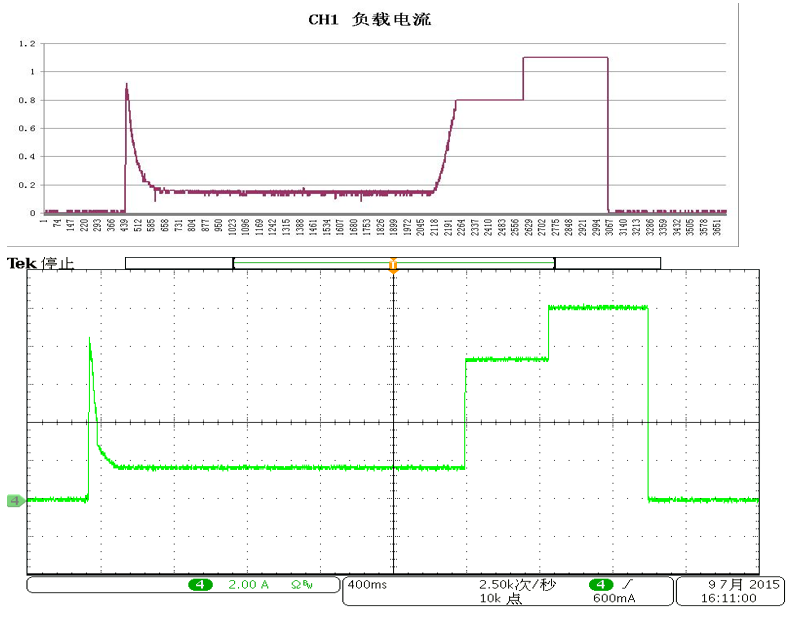

仿真效果:

电磁推进仿真系统
