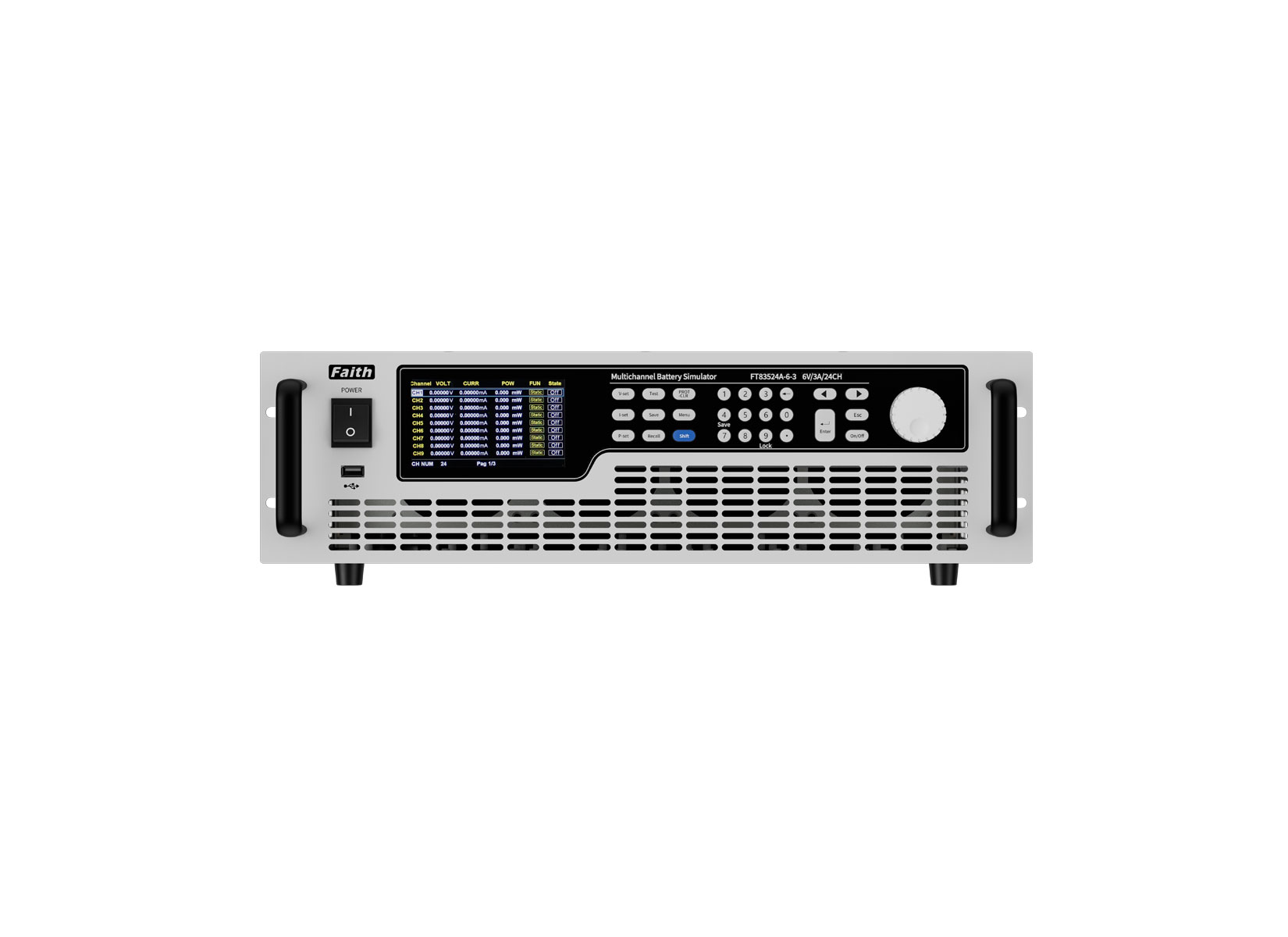

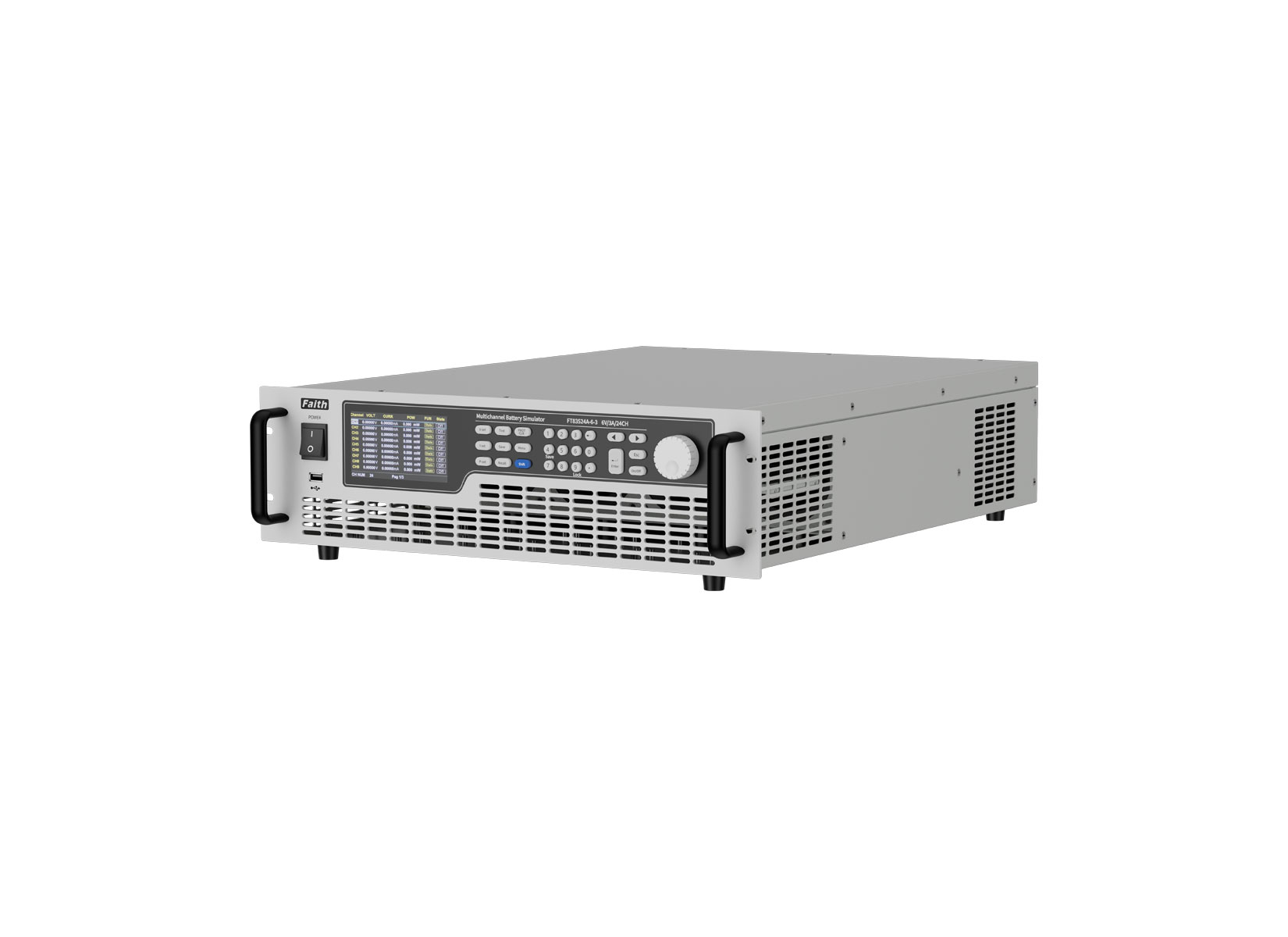

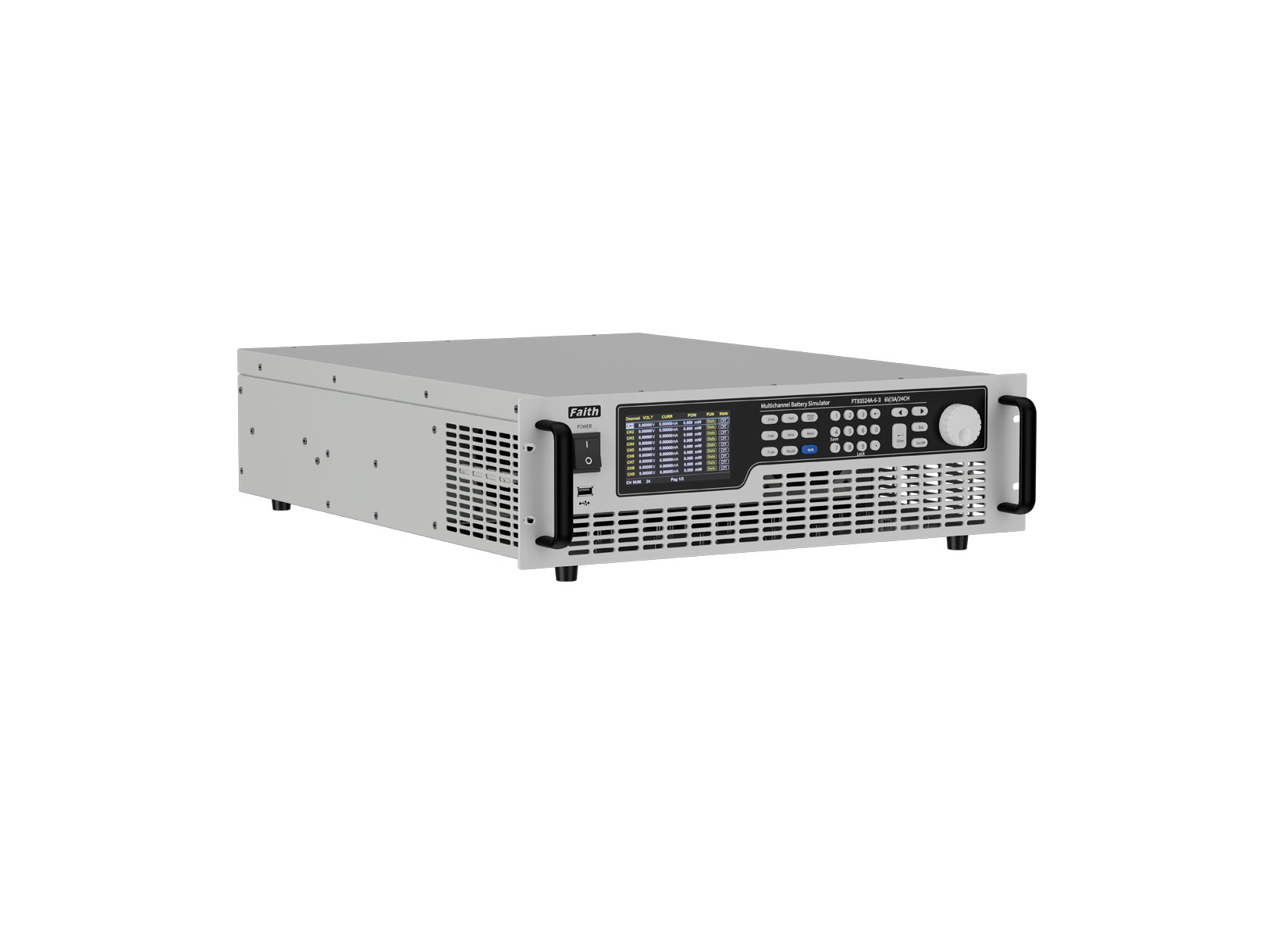

FT8350系列电池模拟器是一款高精度、多通道、双象限可编程电池模拟器。电压精度高达0.01%F.S.,支持μA级电流测量,单机多达24个通道,且通道间相互隔离,方便多通道串联使用。模拟器支持电源模式、静态功耗测试功能,充电模式,放电模式,电池模拟,序列测试,脉冲功能及多种故障模拟(仅A系列),不仅可满足BMS测试需求,还可满足消费类电子产品ATE测试。自带上位机软件操作简单,灵活易用。支持单通道编程操作,多通道编辑操作以及多流程编程操作。

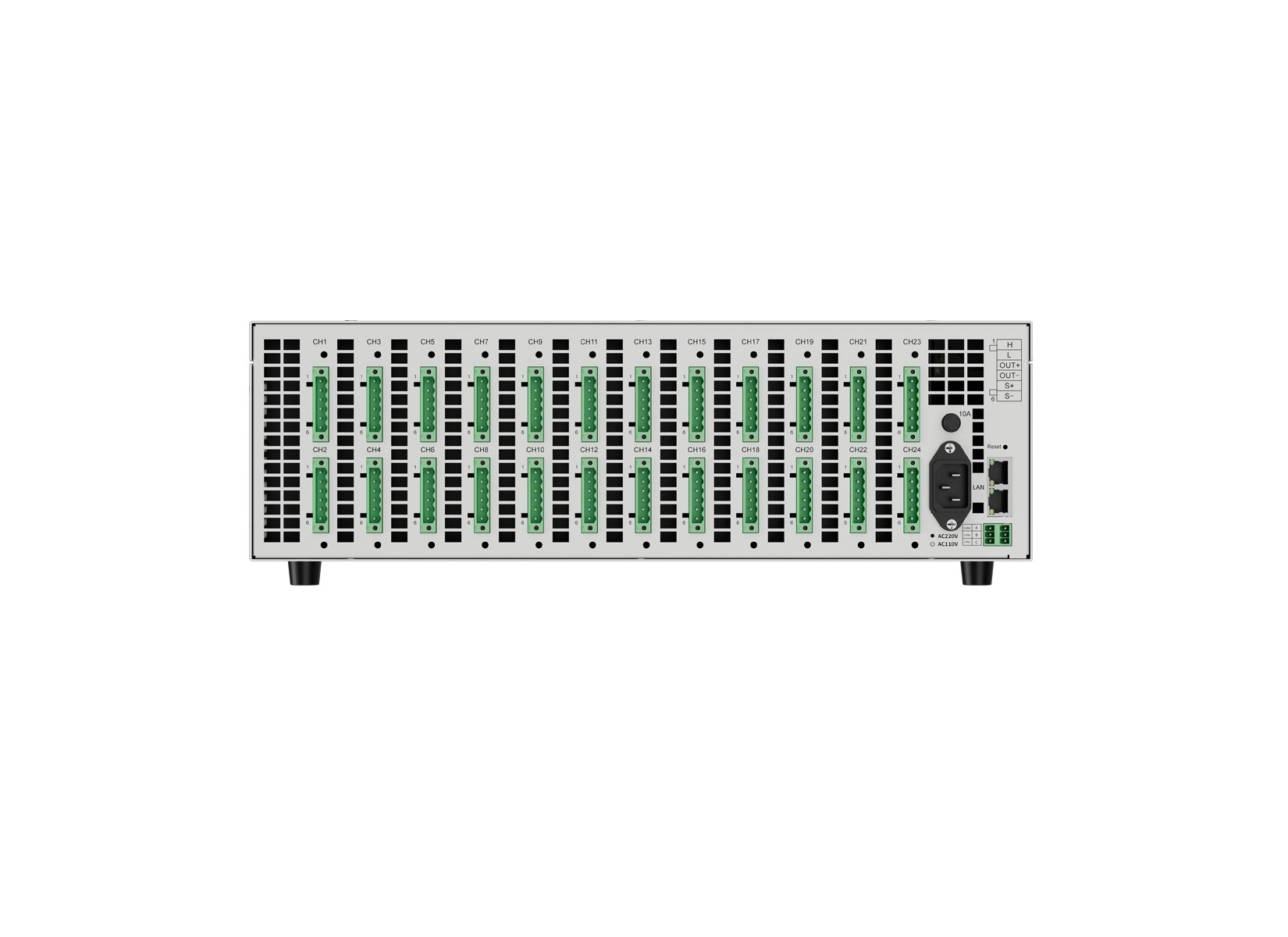

FT8350系列采用标准19英寸机箱,3U高度,并提供了LAN、RS485和CAN通讯接口,方便集成到研发和自动化测试平台,也可单独使用。
特点
应用领域
BMS(电池管理系统)测试;
CMS(超容管理系统)测试;
耳机、手机、平板电脑、电子烟等消费电子测试;
电动工具类产品生产测试;
其他各类电子产品供电测试。
超高精度
FT8350系列精度高,电压精度为0.01%F.S.。电压分辨率低至0.1mV,电流分辨率低至0.1μA。针对待机状态下设备功耗的测试,FT8350具备有0.1μA的电流分辨率测量,可轻松实现uA级的待机电流的测量测试。
故障模拟功能(A系列)
FT8350每通道标配故障模拟功能。单机具备最多24个独立输出模拟器通道,每通道都可实现正/负极短路、正/负极断路、极性反接等故障功能模拟。通过上位机软件直接控制,省去模拟电池故障的外置矩阵开关部件,为用户节约了空间和宝贵投资。
多种电池测试功能
FT8350系列产品具备电源模式,电池模拟,电池充电测试、放电测试,故障模拟等多种电池模拟功能。实现一机多用,精简测试设备,优化测试流程。用户还可以设置电芯参数(SOC、电压、容量、内阻等参数拟合)曲线模拟电池输出,用于测试待检产品。
支持主被动均衡
FT8350系列采用电流双向设计,每通道均支持电流输出和吸入,均衡电流最高5A。用户可自定义电池充放电模型并通过专用上位机进行实时控制,完全满足BMS主动/被动均衡测试要求。
静态功耗测试
FT8350具备高精度的电压,电流测量。两个电流量程,电流精度高达1μA。通过FT8350为被测产品供电,可直观测试出被测产品在待机状态下静态功耗,筛选出不合格的产品。
订购信息
通道数 | A系列型号 | E系列型号 | 规格 | 高度 | 备注 |
16CH | FT835016A-6-1 | FT835016E-6-1 | 6V/±1A/6W,16通道 | 3U | 仅A系列具备故障模拟功能 |
FT835016A-6-2 | FT835016E-6-2 | 6V/±2A/12W,16通道 | 3U |
FT835016A-6-3 | FT835016E-6-3 | 6V/±3A/18W,16通道 | 3U |
FT835016A-6-5 | FT835016E-6-5 | 6V/±5A/30W,16通道 | 3U |
FT835016A-15-1 | FT835016E-15-1 | 15V/±1A/15W,16通道 | 3U |
FT835016A-15-2 | FT835016E-15-2 | 15V/±2A/30W,16通道 | 3U |
FT835016A-20-1 | FT835016E-20-1 | 20V/±1A/20W,16通道 | 3U |
18CH | FT835018A-6-1 | FT835018E-6-1 | 6V/±1A/6W,18通道 | 3U |
FT835018A-6-2 | FT835018E-6-2 | 6V/±2A/12W,18通道 | 3U |
FT835018A-6-3 | FT835018E-6-3 | 6V/±3A/18W,18通道 | 3U |
FT835018A-6-5 | FT835018E-6-5 | 6V/±5A/30W,18通道 | 3U |
FT835018A-15-1 | FT835018E-15-1 | 15V/±1A/15W,18通道 | 3U |
FT835018A-15-2 | FT835018E-15-2 | 15V/±2A/30W,18通道 | 3U |
FT835018A-20-1 | FT835018E-20-1 | 20V/±1A/20W,18通道 | 3U |
24CH | FT835024A-6-1 | FT835024E-6-1 | 6V/±1A/6W,24通道 | 3U |
FT835024A-6-2 | FT835024E-6-2 | 6V/±2A/12W,24通道 | 3U |
FT835024A-6-3 | FT835024E-6-3 | 6V/±3A/18W,24通道 | 3U |
FT835024A-6-5 | FT835024E-6-5 | 6V/±5A/30W,24通道 | 3U |
FT835024A-15-1 | FT835024E-15-1 | 15V/±1A/15W,24通道 | 3U |
FT835024A-15-2 | FT835024E-15-2 | 15V/±2A/30W,24通道 | 3U |
FT835024A-20-1 | FT835024E-20-1 | 20V/±1A/20W,24通道 | 3U |
选购信息
名称 | 型号或规格 | 说明 |
测试电线 | FT8350-TL05A | 5A测试线/线长1.5米 |
