| 简述
FTP9000系列宽范围大功率可编程直流电源电压范围从80V~2250V,单机电流可达6120A,单机最大功率为200kW。
FTP9000系列具有高功率密度、高功率因数、高效率、宽范围输出的特征。宽电流范围输出及自动恒功率的加持,可大大增加应用覆盖范围。人性化的图文窗口界面,支持多种语言,给使用者带来直观的操作体验。
FTP9000系列具备LAN/RS485/CAN/GPIB/USB(串口)接口,既支持SCPI协议也支持标准ModBus-RTU协议,再配合内置隔离数/模控制接口,为系统集成应用带来极大的应用多样性及便利性。
| 特点
单机范围:电压:0~2250V,电流:0~6120A ,功率:6~200kW;
主从并机可达10台,扩展功率可达2MW;
电压精度:0.02%+0.02%F.S.;电流精度:0.1%+0.1%F.S.
电压、电流采样率500kHz,分辨率16Bits;
恒压、恒流及自动恒功率模式;
整机效率高于93%;
PFC控制功能,功率因数0.99;
高功率密度,3U/20kW;
线损自动补偿;
电压、电流优先功能;
电压、电流斜率可设置;
电压输出缓升、缓降功能;
序列功能可达100步,序列文件支持链接;
高压隔离的,数字/模拟复合信号监测控制端口(选配);
标配功能丰富的“费思电源产品演示平台”软件,具有基础的太阳能光伏电池仿真功能;
可选配功能丰富的“费思泰克太阳能光伏矩阵仿真软件”(选);
通信接口标配LAN、USB(串口),选配RS485、CAN或GPIB;
通讯协议支持SCPI与ModBus;
提供通讯编程手册、SDK开发包以及演示上位机软件;
TFT彩色液晶显示屏,中英文菜单界面;
过压、过流、过功率、过温、欠压、反接等全方位保护功能。
| 应用领域
电力电子实验室的多规格灵活应用;
燃料电池、动力电池、铅蓄电池、超级电容测试;
车载、机载、舰载电子设备的供电环境仿真;
直流充电机、充电桩设计和测试系统集成 ;
服务器电源、UPS、逆变器设计和测试;
太阳能、风能、储能领域设计和测试;
无人机、激光、传感器领域供电和设计测试。

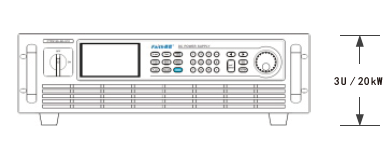

| 3U/20kW高功率密度
FTP9000系列提供了3U/20kW的高功率密度,具有输出精准、响应快速以及低纹波噪声等特性。宽范围的电压80V~2250V,电流590A~30A的组合,适合从设计到产品生产流程的每一个测试验证环节。

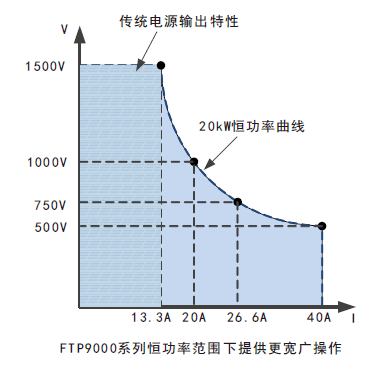

| 自动恒功率、宽范围输出
FTP9000系列电源拥有超过3倍宽范围输出量程,一台电源可覆盖更多应用,为用户节省成本。

| 序列功能
FTP9000为用户提供可针对供电中断、瞬间跌落,以及模拟其他电压、电流变化的序列编辑功能。FTP9000提供了10个序列文件,每个文件100步,支持循环、链接可方便实现复杂波形输出。

| 电池内阻模拟功能
FTP9000系列电源具备电池内阻模拟输出功能,当电源输出电流增大时输出电压可根据用户预先设定内阻值进行调节。

| 电压缓升、缓降功能
FTP9000系列电源专为用户设计了输出电压缓升、缓降功能。简单易用,可实现电压斜率控制。

| CV、CC优先
当电源输出接入感性或容性负载时会造成输出电流或电压一定程度的过冲,轻则触发被测设备保护,严重的将直接导致被测设备损坏。FTP9000系列具备CV、CC输出优先功能从而有效抑制输出过冲及带来的影响。

| 模拟编程功能
通过外部0~5V直流电压信号控制电源的输出额定电压、额定电流、额定功率。模拟编程功能控制速率为每秒1000点。

| 搭载耗散器,加快制动(选)
电动机等感性负载在急减速或急停时,会反向给电源供电,引起电源过压或损坏。为了释放这部分能量,防止对电源造成损害,FTP9000系列可选配相应的耗散器与之并联。耗散器的功率建议应当超过对应电源功率的20%。为扩展更大功率,支持多个功率耗散器并联。测试时,电源与耗散器并联,可有效防止电动机减速过压,减小减速距离,提高动态性能。
| 主从并机功能
FTP9000系列电源提供了主从并机方式,支持10台同型号的电源进行并机操作,以便用户实现更大功率扩展。并机操作时,从机自动复制主机的设定参数,实现自动均流。

| 光伏电池阵列模拟功能
FTP9000系列标配功能丰富的“费思电源演示平台”,具有基础版PV功能,可测试光伏逆变器。配合上位机演示平台可以实现更多测试功能,例如动态MPPT,典型天气数据,自定义光照/温度变化曲线等等。如需更多复杂光伏测试功能,可选配费思泰克太阳能光伏矩阵仿真软件。

| 费思泰克太阳能光伏矩阵仿真软件(选)
费思泰克太阳能光伏矩阵仿真软件是Faithtech电源系列配套的光伏测试软件,采用简洁直观的图形化界面,呈现给用户的直观、友好的人机界面。用户可非常容易使用软件去实时输出、量测、显示光伏逆变器的最大功率追踪状况及数值记录。软件内置EN50530、Sandia等5种法规测试程序,可以仿真太阳能板不同参数下串并联测试,以及云层遮蔽等测试;方便用户测试光伏逆变器的静态和动态MPPT效能。

| 复合信号端口(选)

| 多接口与多协议
FTP9000系列配备多种通讯接口,同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置,这样使得系统集成更加灵活。

| 电脑图形化操作软件
FTP9000系列提供了一款具有虚拟仪器功能的上位机软件,可以实时读取测试数据、生成图像、导出报表、打印报告等,方便客户使用。

| 订购信息
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
80V | FTP9060-80-190 | 190A | 6kW | 350V | FTP9066-350-80 | 80A | 6.6kW |
FTP9120-80-380 | 380A | 12kW | FTP9132-350-160 | 160A | 13.2kW |
FTP9180-80-570 | 570A | 18kW | FTP9200-350-240 | 240A | 20kW |
FTP9360-80-1140 | 1140A | 36kW | FTP9400-350-480 | 480A | 40kW |
FTP9540-80-1710 | 1710A | 54kW | FTP9600-350-720 | 720A | 60kW |
FTP9720-80-2280 | 2280A | 72kW | FTP9800-350-960 | 960A | 80kW |
FTP9900-80-2850 | 2850A | 90kW | FTP91000-350-1200 | 1200A | 100kW |
FTP91080-80-3420 | 3420A | 108kW | FTP91200-350-1440 | 1440A | 120kW |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
500V | FTP9066-500-45 | 45A | 6.6kW | 800V | FTP9066-800-30 | 30A | 6.6kW |
FTP9132-500-90 | 90A | 13.2kW | FTP9132-800-60 | 60A | 13.2kW |
FTP9200-500-135 | 135A | 20kW | FTP9200-800-90 | 90A | 20kW |
FTP9400-500-270 | 270A | 40kW | FTP9400-800-180 | 180A | 40kW |
FTP9600-500-405 | 405A | 60kW | FTP9600-800-270 | 270A | 60kW |
FTP9800-500-540 | 540A | 80kW | FTP9800-800-360 | 360A | 80kW |
FTP91000-500-675 | 675A | 100kW | FTP91000-800-450 | 450A | 100kW |
FTP91200-500-810 | 810A | 120kW | FTP91200-800-540 | 540A | 120kW |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
1000V | FTP9132-1000-45 | 45A | 13.2kW | 1000V | FTP9400-1000-160 | 160A | 40kW |
FTP9200-1000-80 | 80A | 20kW | FTP9600-1000-240 | 240A | 60kW |
FTP9264-1000-90 | 90A | 26.4kW | FTP9800-1000-320 | 320A | 80kW |
FTP9528-1000-180 | 180A | 52.8kW | FTP91000-1000-400 | 400A | 100kW |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
1500V | FTP9132-1500-30 | 30A | 13.2kW | 2250V | FTP9200-2250-30 | 30A | 20kW |
FTP9264-1500-60 | 60A | 26.4kW | FTP9400-2250-60 | 60A | 40kW |
FTP9200-1500-45 | 45A | 20kW | FTP9600-2250-90 | 90A | 60kW |
FTP9400-1500-90 | 90A | 40kW | FTP9800-2250-120 | 120A | 80kW |
FTP9600-1500-135 | 135A | 60kW | FTP91000-2250-150 | 150A | 100kW |
FTP9800-1500-180 | 180A | 80kW | FTP91200-2250-180 | 180A | 120kW |
FTP91000-1500-225 | 225A | 100kW | FTP91400-2250-210 | 210A | 140kW |
| 选购信息
名称 | 型号或规格 | 说明 |
GPIB接口 | FTP9001B | 三选一,工厂出货前安装 |
CAN+485接口 | FTP9001C |
RS232接口 | FTP9001R |
复合信号端口 | FTP9001F | 工厂出货前安装 |
费思泰克太阳能光伏矩阵仿真软件V1.0 | FT-SAS |
|
防倒灌装置* | 后缀D | 应用于防止电池类负载电流倒灌 |
项目 | 参数 |
交流输入 | 三相输入,340VAC~480VAC ,频率 47Hz~63Hz |
功率因数 | 0.99(典型值) |
效率 | >93% (典型值) |
输出电压 | 0~额定值(最高额定值2250V,菜单设置,数字或编码旋钮输入) |
输出电流 | 0~额定值(最高额定值6000A,菜单设置,数字或编码旋钮输入) |
输出功率 | 0~额定值(最高额定值210kW,菜单设置,数字或编码旋钮输入) |
电压测量精度 | 0.02%+0.02%F.S. |
电流测量精度 | 0.1%+0.1%F.S. |
电压电流监视 | 电压/电流监视输出电压:DC 0~5V |
显示界面 | 4.3英寸TFT彩色液晶显示屏,支持简体中文、繁体中文与英文显示 |
操作界面 | 功能键、数字键与旋钮 |
瞬态响应 | 10%~90%动态负载变化,设备电压恢复至额定值的0.75%精度范围内所需时间小于2ms |
并机 | 支持10台同型号主、从并机扩容 |
保护 | 过压、过流、过功率、过温、欠压等 |
通讯接口 | LAN、USB串口(选配GPIB、CAN+RS485、RS232) |
通讯协议 | SCPI、MODBUS、CAN-Open协议 |
工作温度 | 0℃~40℃ |
存储温度 | -20℃~70℃ |
使用海拔 | <2000m |
散热方式 | 风冷,智能风控 |
规格表-1 |
参数项目 | 技术参数 |
电压等级 | 80V | 120V | 300V | 350V | 500V |
型号 | FTB9050-80-150 | FTB9060-120-160 | FTB9060-300-75 | FTB9070-350-80 | FTB9060-500-40 |
功率 | -5~5kW | -6~6kW | -6~6kW | -7~7kW | -6~6kW |
电流 | -150~150A | -160~160A | -75~75A | -80~80A | -40~40A |
电阻 | 0.02~106Ω | 0.016~150Ω | 0.3~800Ω | 0.038~875Ω | 0.5~2.5kΩ |
型号 | FTB9100-80-300 | FTB9120-120-320 | FTB9120-300-150 | FTB9140-350-160 | FTB9120-500-80 |
功率 | -10~10kW | -12~12kW | -12~12kW | -14~14kW | -12~12kW |
电流 | -300~300A | -320~320A | -150~150A | -160~160A | -80~80A |
电阻 | 0.01~50Ω | 0.008~75Ω | 0.15~400Ω | 0.019~437.5Ω | 0.25~1.25kΩ |
型号 | FTB9150-80-450 | FTB9180-120-480 | FTB9180-300-225 | FTB9210-350-240 | FTB9180-500-120 |
功率 | -15~15kW | -18~18kW | -18~18kW | -21~21kW | -18~18kW |
电流 | -450~450A | -480~480A | -225~225A | -240~240A | -120~120A |
电阻 | 0.006~35Ω | 0.005~50Ω | 0.1~266Ω | 0.013~291.7Ω | 0.16~833Ω |
型号 | FTB9060-80-220 | FTB9360-120-960 | FTB9360-300-450 | FTB9420-350-480 | FTB9070-500-50 |
功率 | -6~6kW | -36~36kW | -36~36kW | -42~42kW | -7~7kW |
电流 | -220~220 A | -960~960A | -450~450A | -480~480A | -50~50A |
电阻 | 0.011~73Ω | 0.003~25Ω | 0.05~133Ω | 0.006~145.8Ω | 0.072~2kΩ |
型号 | FTB9120-80-440 | FTB9540-120-1440 | FTB9540-300-675 | FTB9630-350-720 | FTB9140-500-100 |
功率 | -12~12kW | -54~54kW | -54~54kW | -63~63kW | -14~14kW |
电流 | -440~440 A | -1440~1440A | -675~675A | -720~720A | -100~100A |
电阻 | 0.005~36Ω | 0.002~16.7Ω | 0.03~88Ω | 0.004~97.2Ω | 0.036~1kΩ |
型号 | FTB9180-80-660 | FTB9720-120-1920 | FTB9720-300-900 | FTB9840-350-960 | FTB9210-500-150 |
功率 | -18~18kW | -72~72kW | -72~72kW | -84~84kW | -21~21kW |
电流 | -660~660 A | -1920~1920A | -900~900A | -960~960A | -150~150A |
电阻 | 0.004~24Ω | 0.001~12.5Ω | 0.025~66Ω | 0.003~72.9Ω | 0.024~666.7Ω |
型号 | FTB9360-80-1320 | FTB9900-120-2400 | FTB9900-300-1125 | FTB91050-350-1200 | FTB9420-500-300 |
功率 | -36~36kW | -90~90kW | -90~90kW | -105~105kW | -42~42kW |
电流 | -1320~1320 A | -2400~2400A | -1125~1125A | -1200~1200A | -300~300A |
电阻 | 0.002~12Ω | 0.001~10.7Ω | 0.02~53Ω | 0.003~58.3Ω | 0.012~333.3Ω |
型号 | FTB9540-80-1980 | FTB91080-120-2880 | FTB91080-300-1350 | FTB91260-350-1440 | FTB9630-500-450 |
功率 | -54~54kW | -108~108kW | -108~108kW | -126~126kW | -63~63kW |
电流 | -1980~1980 A | -2880~2880A | -1350~1350A | -1440~1440A | -450~450A |
电阻 | 0.001~8Ω | 0.001~8.3Ω | 0.017~44Ω | 0.002~48.6Ω | 0.008~222.2Ω |
型号 | FTB9720-80-2640 | FTB91260-120-3360 | FTB91260-300-1575 | FTB91470-350-1680 | FTB9840-500-600 |
功率 | -72~72kW | -126~126kW | -126~126kW | -126~126kW | -84~84kW |
电流 | -2640~2640A | -3360~3360A | -1575~1575A | -1680~1680A | -600~600A |
电阻 | 0.001~6Ω | 0.001~7.1Ω | 0.014~38Ω | 0.002~41.7Ω | 0.006~166.7Ω |
型号 | FTB9900-80-3300 | FTB91440-120-3840 | FTB91440-300-1800 | FTB91680-350-1920 | FTB91050-500-750 |
功率 | -90~90kW | -144~144kW | -144~144kW | -168~168kW | -105~105kW |
电流 | -3300~3300A | -3840~3840A | -1800~1800A | -1920~1920A | -750~750A |
电阻 | 0.001~4.8Ω | 0.001~6.2Ω | 0.013~33Ω | 0.002~36.5Ω | 0.005~133.3Ω |
型号 | FTB91080-80-3960 | FTB91620-120-4320 | FTB91620-300-2025 | FTB91890-350-2160 | FTB91260-500-900 |
功率 | -108~108kW | -162~162kW | -162~162kW | -189~189kW | -126~126kW |
电流 | -3960~3960 A | -4320~4320A | -2050~2050A | -2160~2160A | -900~900A |
电阻 | 0.001~4Ω | 0.001~5.5Ω | 0.011~30Ω | 0.001~32.4Ω | 0.004~111.1Ω |
型号 | FTB91260-80-4620 | FTB91800-120-4800 | FTB91800-300-2250 | FTB92100-350-2400 | FTB91470-500-1050 |
功率 | -126~126kW | -180~180kW | -180~180kW | -210~210kW | -147~147kW |
电流 | -4620~4620 A | -4800~4800A | -2250~2250A | -2400~2400A | -1050~1050A |
电阻 | 0.001~3.5Ω | 0.001~5Ω | 0.01~26Ω | 0.001~29.2Ω | 0.003~95.2Ω |
电压参数 |
编程精度 | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. |
测量精度 | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. |
线性调整率 | 0.01%F.S. | 0.01%F.S. | 0.01%F.S. | 0.01%F.S. | 0.01%F.S. |
负载调整率 | 0.02%F.S. | 0.02%F.S. | 0.02%F.S. | 0.02%F.S. | 0.02%F.S. |
上升斜率 | 10000V/s | 10000V/s | 15000V/s | 15000V/s | 50000V/s |
下降时间 | 空载 | <2s | <2s | <2s | <2s | <2s |
满载 | ≤20ms | ≤20ms | ≤20ms | ≤20ms | ≤20ms |
噪声&纹波 | 峰峰值(Vpp) | 100mV | 150 mV | 300 mV | 250 mV | 350 mV |
有效值(Vrms) | 15 mV | 25 mV | 40 mV | 40 mV | 45 mV |
电流参数 |
编程精度 | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. |
测量精度 | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. |
线性调整率 | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. |
负载调整率 | 0.1%F.S. | 0.1%F.S. | 0.1%F.S. | 0.1%F.S. | 0.1%F.S. |
功率参数 |
编程精度 | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. |
测量精度 | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. |
编程/测量分辨率 | 1W | 1W | 1W | 1W | 1W |
电阻参数 |
编程精度 | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. |
测量精度 | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. |
编程/测量分辨率 | 0.001Ω | 0.001Ω | 0.001Ω | 0.001Ω | 0.001Ω |
其他 |
尺寸(W*H*D) | 5kW~21kW:482.6mm x 132.5mm x 765.3mm,含输出防护罩 |
重量 | 5kW、6kW、7kW≈18kg, 10kW、12kW、14kW≈25kg, 15kW、18kW、21kW≈32kg |
规格表-2 |
参数项目 | 技术参数 |
电压等级 | 800V | 1000V | 1500V | 2250V |
型号 | FTB9060-800-25 | FTB9140-1000-50 | FTB9140-1500-35 | ~ |
功率 | -6~6kW | -14~14kW | -14~14kW | ~ |
电流 | -25~25A | -50~50A | -35~35A | ~ |
电阻 | 1.2~6kΩ | 0.16~4kΩ | 0.43~8.5kΩ | ~ |
型号 | FTB9120-800-50 | FTB9210-1000-80 | FTB9210-1500-50 | FTB9210-2250-35 |
功率 | -12~12kW | -21~21kW | -21~21kW | -21~21kW |
电流 | -50~50A | -80~80A | -50~50A | -35~35A |
电阻 | 0.6~3kΩ | 0.1~2.5kΩ | 1.5~7.5kΩ | 0.57~12.8kΩ |
型号 | FTB9180-800-75 | FTB9420-1000-160 | FTB9420-1500-100 | FTB9420-2250-70 |
功率 | -18~18kW | -42~42kW | -42~42kW | -42~42kW |
电流 | -75~75A | -160~160A | -100~100A | -70~70A |
电阻 | 0.4~2kΩ | 0.05~1.25kΩ | 0.15~3kΩ | 0.28~6.4kΩ |
型号 | FTB9070-800-35 | FTB9630-1000-240 | FTB9630-1500-150 | FTB9630-2250-105 |
功率 | -7~7kW | -63~63kW | -63~63kW | -63~63kW |
电流 | -35~35A | -240~240A | -150~150A | -105~105A |
电阻 | 0.23~4.6kΩ | 0.03~0.83kΩ | 0.1~2kΩ | 0.19~4.3kΩ |
型号 | FTB9140-800-70 | FTB9840-1000-320 | FTB9840-1500-200 | FTB9840-2250-140 |
功率 | -14~14kW | -84~84kW | -84~84kW | -84~84kW |
电流 | -70~70A | -320~320A | -200~200A | -140~140A |
电阻 | 0.11~2.3kΩ | 0.025~625Ω | 0.075~1.5kΩ | 0.14~3.2kΩ |
型号 | FTB9210-800-105 | FTB91050-1000-400 | FTB91050-1500-250 | FTB91050-2250-175 |
功率 | -72~72kW | -105~105kW | -105~105kW | -105~105kW |
电流 | -300~300A | -400~400A | -250~250A | -175~175A |
电阻 | 0.08~1.5kΩ | 0.02~500Ω | 0.06~1.2kΩ | 0.11~2.6kΩ |
型号 | FTB9420-800-210 | FTB91260-1000-480 | FTB91260-1500-300 | FTB91260-2250-210 |
功率 | -42~42kW | -126~126kW | -126~126kW | -126~126kW |
电流 | -210~210A | -480~480 A | -300~300 A | -210~210A |
电阻 | 0.04~762Ω | 0.017~417Ω | 0.05~1kΩ | 0.095~2.1kΩ |
型号 | FTB9630-800-315 | FTB91470-1000-560 | FTB91470-1500-350 | FTB91470-2250-245 |
功率 | -63~63kW | -147~147kW | -147~147kW | -147~147kW |
电流 | -315~315A | -560~560A | -350~350A | -245~245A |
电阻 | 0.025~508Ω | 0.014~357Ω | 0.04~857Ω | 0.082~1.8kΩ |
型号 | FTB9840-800-420 | FTB91680-1000-640 | FTB91680-1500-400 | FTB91680-2250-280 |
功率 | -84~84kW | -168~168kW | -168~168kW | -168~168kW |
电流 | -420~420A | -640~640A | -400~400A | -280~280A |
电阻 | 0.019~381Ω | 0.013~312Ω | 0.038~750Ω | 0.071~1.6kΩ |
型号 | FTB91050-800-525 | FTB91890-1000-720 | FTB91890-1500-450 | FTB91890-2250-315 |
功率 | -105~105kW | -189~189kW | -189~189kW | -189~189kW |
电流 | -525~525A | -720~720A | -450~450A | -315~315A |
电阻 | 0.015~305Ω | 0.011~278Ω | 0.033~666.7Ω | 0.063~1.4kΩ |
型号 | FTB91260-800-630 | FTB92100-1000-800 | FTB92100-1500-500 | FTB92100-2250-350 |
功率 | -126~126kW | -210~210kW | -210~210kW | -210~210kW |
电流 | -630~630A | -800~800A | -500~500A | -350~350A |
电阻 | 0.013~254Ω | 0.01~250Ω | 0.03~600Ω | 0.057~1.3kΩ |
电压参数 |
编程精度 | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. |
测量精度 | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. | 0.02%+0.02%F.S. |
线性调整率 | 0.01%F.S. | 0.01%F.S. | 0.01%F.S. | 0.01%F.S. |
负载调整率 | 0.02%F.S. | 0.02%F.S. | 0.02%F.S. | 0.02%F.S. |
上升斜率 | 70000V/s | 80000V/s | 120000V/s | 180000V/s |
下降时间 | 空载 | <2s | <5s | <5s | <5s |
满载 | ≤20ms | ≤20ms | ≤20ms | ≤20ms |
噪声&纹波 | 峰峰值(Vpp) | 550mV | 700mV | 1200mV | 1600mV |
有效值(Vrms) | 100mV | 100mV | 300mV | 300mV |
电流参数 |
编程精度 | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. |
测量精度 | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. | 0.1%+0.1% F.S. |
编程/测量分辨率 | Imax / 216 | Imax / 216 | Imax / 216 | Imax / 216 |
线性调整率 | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. |
负载调整率 | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. | 0.05%F.S. |
功率参数 |
编程精度 | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. |
测量精度 | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. | 0.5%F.S. |
编程/测量分辨率 | 1W | 1W | 1W | 1W |
电阻参数 |
编程精度 | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. |
测量精度 | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. | 1%+0.5%I.F.S. |
编程/测量分辨率 | 0.001Ω | 0.001Ω | 0.001Ω | 0.001Ω |
其他 |
尺寸(W*H*D) | 5kW~21kW:482.6mm x 132.5mm x 765.3mm,含输出防护罩 |
重量 | 5kW、6kW、7kW≈18kg, 10kW、12kW、14kW≈25kg, 15kW、18kW、21kW≈32kg |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
80V | FTP9060-80-190 | 190A | 6kW | 350V | FTP9066-350-80 | 80A | 6.6kW |
FTP9120-80-380 | 380A | 12kW | FTP9132-350-160 | 160A | 13.2kW |
FTP9180-80-570 | 570A | 18kW | FTP9200-350-240 | 240A | 20kW |
FTP9360-80-1140 | 1140A | 36kW | FTP9400-350-480 | 480A | 40kW |
FTP9540-80-1710 | 1710A | 54kW | FTP9600-350-720 | 720A | 60kW |
FTP9720-80-2280 | 2280A | 72kW | FTP9800-350-960 | 960A | 80kW |
FTP9900-80-2850 | 2850A | 90kW | FTP91000-350-1200 | 1200A | 100kW |
FTP91080-80-3420 | 3420A | 108kW | FTP91200-350-1440 | 1440A | 120kW |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
500V | FTP9066-500-45 | 45A | 6.6kW | 800V | FTP9066-800-30 | 30A | 6.6kW |
FTP9132-500-90 | 90A | 13.2kW | FTP9132-800-60 | 60A | 13.2kW |
FTP9200-500-135 | 135A | 20kW | FTP9200-800-90 | 90A | 20kW |
FTP9400-500-270 | 270A | 40kW | FTP9400-800-180 | 180A | 40kW |
FTP9600-500-405 | 405A | 60kW | FTP9600-800-270 | 270A | 60kW |
FTP9800-500-540 | 540A | 80kW | FTP9800-800-360 | 360A | 80kW |
FTP91000-500-675 | 675A | 100kW | FTP91000-800-450 | 450A | 100kW |
FTP91200-500-810 | 810A | 120kW | FTP91200-800-540 | 540A | 120kW |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
1000V | FTP9132-1000-45 | 45A | 13.2kW | 1000V | FTP9400-1000-160 | 160A | 40kW |
FTP9200-1000-80 | 80A | 20kW | FTP9600-1000-240 | 240A | 60kW |
FTP9264-1000-90 | 90A | 26.4kW | FTP9800-1000-320 | 320A | 80kW |
FTP9528-1000-180 | 180A | 52.8kW | FTP91000-1000-400 | 400A | 100kW |
电压 | 型号 | 电流 | 功率 | 电压 | 型号 | 电流 | 功率 |
1500V | FTP9132-1500-30 | 30A | 13.2kW | 2250V | FTP9200-2250-30 | 30A | 20kW |
FTP9264-1500-60 | 60A | 26.4kW | FTP9400-2250-60 | 60A | 40kW |
FTP9200-1500-45 | 45A | 20kW | FTP9600-2250-90 | 90A | 60kW |
FTP9400-1500-90 | 90A | 40kW | FTP9800-2250-120 | 120A | 80kW |
FTP9600-1500-135 | 135A | 60kW | FTP91000-2250-150 | 150A | 100kW |
FTP9800-1500-180 | 180A | 80kW | FTP91200-2250-180 | 180A | 120kW |
FTP91000-1500-225 | 225A | 100kW | FTP91400-2250-210 | 210A | 140kW |
名称 | 型号或规格 | 说明 |
GPIB接口 | FTP9001B | 三选一,工厂出货前安装 |
CAN+485接口 | FTP9001C |
RS232接口 | FTP9001R |
复合信号端口 | FTP9001F | 工厂出货前安装 |
费思泰克太阳能光伏矩阵仿真软件V1.0 | FT-SAS |
|
防倒灌装置* | 后缀D | 应用于防止电池类负载电流倒灌 |
电力电子实验室的多规格灵活应用;
燃料电池、动力电池、铅蓄电池、超级电容测试;
车载、机载、舰载电子设备的供电环境仿真;
直流充电机、充电桩设计和测试系统集成 ;
服务器电源、UPS、逆变器设计和测试;
太阳能、风能、储能领域设计和测试;
无人机、激光、传感器领域供电和设计测试。
