| 简述

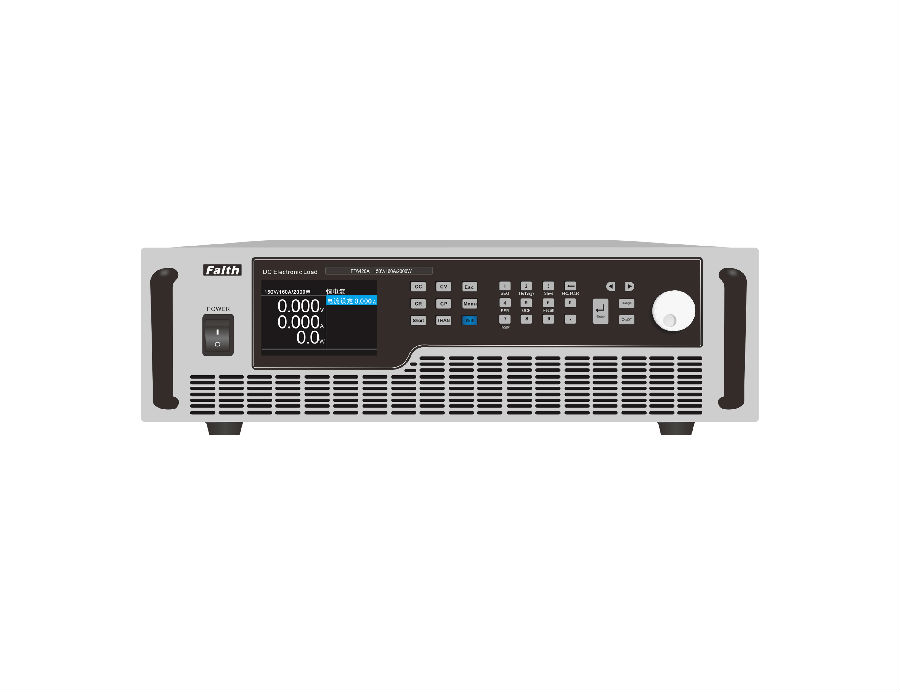

FT6400系列采用模块化设计,功能丰富,适应性强,具有高可靠性与高可维护性的特点。主要应用于:动力电池,中大功率直流电源,直流发电机等电力电子测试领域。
FT6400电子负载提供过电流、过电压、过功率、过温度、电压反相等一系列保护功能,同时具备针对被测试设备的Von、Voff功能及可编程保护功能。这些功能可大幅提升产品的可靠性,是工程测试及自动测试系统整合得以信赖的产品。
| 特点
功率范围:1200W/2000W/3000W;
电压范围:150V、600V;
具备级联并机功能扩展功率,最多可支持10台并机;
电池容量及内阻测试功能;
模拟短路功能;
方便实用的OCP测试功能;
20kHz的动态测试功能,可设置上升与下将斜率;
时间测量,(Vpk+/-)测量功能;
强大的序列测试功能,支持多种模式测试,单步测试时间最长达24小时;
过电压/过电流/过功率/过温/反接告警等全方位智能保护功能;
外部模拟编程输入与电流监视输出,且具备高压隔离能力;
TFT彩色液晶显示屏,中英文菜单界面;
配备多种通信接口:RS232、RS485、LAN、CAN(选);
支持SCPI与ModBus通讯协议。
标配功能完善上位机软件。
| 应用领域
| 定态功能

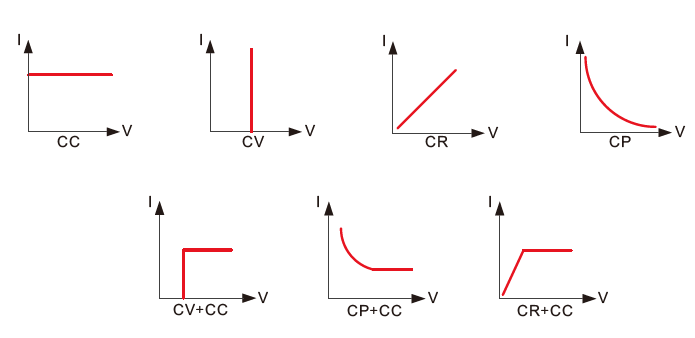

FT6400系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式,能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求,设置电流限制值,避免在测试过程中出现过流损坏测试产品的情况出现。

| 动态功能
为满足日益增长的高速测试需求,FT6400系列电子负载提供高速可编程的动态测试功能。此功能常用于测试电源动态特性。为适应不同场合的需要,动态功能包含连续、脉冲及翻转三种模式。连续模式可提供高达20kHz的带载频率;脉冲与翻转模式下,可接收触发信号用以产生带载变化,让您的测试随心所欲。

| 时间测量
FT6400系列电子负载具有时间测量功能。通过捕获外部开关量信号,结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间,以及保险丝熔断时间与断路器响应时间等。

| 电池测试
电池内阻和容量是评价电池参数的重要指标。为了方便测试,FT6400系列负载提供了电池测试功能,包括电池内阻测试与电池容量测试。此功能采用恒电流方式放电。放电过程中,将记录放电电量、放电容量与放电时间。

| 外部模拟编程
FT6400系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0~10V的外部电压信号,对应0~100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

| 订购信息
型号 | 规格 | 尺寸 |
FT6412A | 150V/120A/1200W | 3U |
FT6413A | 600V/30A/1200W | 3U |
FT6420A | 150V/160A/2000W | 3U |
FT6421A | 600V/60A/2000W | 3U |
FT6430A | 150V/240A/3000W | 3U |
FT6431A | 600V/90A/3000W | 3U |
| 选购信息
名称 | 型号或规格 | 说明 |
CAN适配卡 | FT6401C | 工厂出货前安装 |
规格表-1 |
型号 | FT6412A | FT6413A | FT6420A | FT6421A | FT6430A | FT6431A |
电压 | 150V | 600V | 150V | 600V | 150V | 600V |
电流 | 120A | 30A | 160A | 60A | 240A | 90A |
功率 | 1200W | 1200W | 2000W | 2000W | 3000W | 3000W |
最小操作电压 | 2V@120A | 5V@30A | 2V@160A | 5V@60A | 2V@240A | 5V@90A |
恒电流模式 |
量程 | 12A/120A | 3A/30A | 16A/160A | 6A/60A | 24A/240A | 9A/90A |
分辨率 | 1mA/10mA | 1mA/1mA | 1mA/10mA | 0.1mA/1mA | 1mA/10mA | 1.5mA/15mA |
精度 | 0.05%+0.05%F.S. |
恒电压模式 |
量程 | 30V/150V | 120V/600V | 30V/150V | 120V/600V | 30V/150V | 120V/600V |
分辨率 | 1mV/10mV | 10mV/10mV | 1mV/10mV | 10mV/10mV | 1mV/10mV | 10mV/10mV |
精度 | 0.025%+0.025%F.S. |
恒功率模式 *2*3 |
量程 | 0~1200W | 0~1200W | 0~2000W | 0~2000W | 0~3000W | 0~3000W |
分辨率 | 20mW | 20mW | 40mW | 40mW | 60mW | 60mW |
精度 | 0.2%+0.2% F.S. |
恒电阻模式 *2*3 |
低量程 | 0.047~250Ω | 0.75~4000Ω | 0.035~187Ω | 0.372~2000Ω | 0.024~125Ω | 0.248~1333Ω |
高量程 | 0.047~250Ω | 7.5~20000Ω | 0.35~935Ω | 3.72~10000Ω | 0.24~625Ω | 2.48~6665Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. |
斜率 |
范围 | 0.001~1.5A/us | 0.001~0.5A/us | 0.001~2A/us | 0.001~1A/us | 0.001~3A/us | 0.001~1.5A/us |
测量 |
电压测量 |
量程 | 30V/150V | 120V/600V | 30V/150V | 120V/600V | 30V/150V | 120V/600V |
分辨率 | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV | 0.5mV/2.5mV | 2mV/10mV |
精度 | 0.025%+0.025%F.S. |
电流测量 |
量程 | 12A/120A | 3A/30A | 16A/160A | 6A/60A | 24A/240A | 9A/90A |
分辨率 | 0.2mA/2mA | 0.05mA/0.5mA | 0.3mA/3mA | 0.1mA/1mA | 0.4mA/4mA | 1.5mA/15mA |
精度 | 0.05%+0.05%F.S. |
温度 |
保护温度 | 85℃ |
操作温度 | 0~40℃ |
满功率操作温度 | 0~25℃ |
其它特性 |
AC电压 | 110Vac/220VAC ±10%,50~60Hz,200VA |
操作温度 | 0~40℃ |
满功率操作温度 | 0~25℃ |
尺寸(mm) | 428.5mm(W)*132.5mm(H)*656.5mm(D) |
重量 | 20kg | 20kg | 25kg | 25kg | 28kg | 28kg |
型号 | 规格 | 尺寸 |
FT6412A | 150V/120A/1200W | 3U |
FT6413A | 600V/30A/1200W | 3U |
FT6420A | 150V/160A/2000W | 3U |
FT6421A | 600V/60A/2000W | 3U |
FT6430A | 150V/240A/3000W | 3U |
FT6431A | 600V/90A/3000W | 3U |
名称 | 型号或规格 | 说明 |
CAN适配卡 | FT6401C | 工厂出货前安装 |
应用场景
场景一:动力电池与储能电池放电测试
动力电池和储能电池是电子负载的重要应用领域。FT6400 系列具备完善的电池测试功能,包括电池容量测试和电池内阻测试,采用恒电流放电方式,放电过程中自动记录电量、容量和时间,适用于各类电池的放电性能评估。
对于动力电池测试,FT6400 系列的 150V 和 600V 电压等级可覆盖不同电压平台的电池组测试需求。通过级联并机方式,功率可扩展至更高水平,能够满足中大功率电池组的放电测试。序列测试功能则可以模拟复杂的放电曲线,对电池进行多工况测试。
除了动力电池,FT6400 系列也适用于铅酸电池、燃料电池等其他类型电池的放电测试。
场景二:BMS 与电池保护装置测试
电池管理系统(BMS)和电池保护装置是电池系统的重要组成部分,其性能直接关系到电池系统的安全性和可靠性。FT6400 系列电子负载可以用于 BMS 和电池保护装置的功能验证和性能测试。
通过电子负载的精确电流控制,可以模拟电池在不同工况下的充放电电流,验证 BMS 的电流采样精度、过流保护功能、短路保护功能等。产品的模拟短路功能可以直接用于测试电池保护装置的短路保护响应时间和保护动作可靠性。
OCP 测试功能则可以用于验证 BMS 和保护电路的过流保护点是否准确。时间测量功能可以配合外部触发信号,测量保护装置的响应时间,评估保护动作的快速性。
场景三:充电桩与车载充电机测试
随着新能源汽车产业的快速发展,直流充电桩、充电模块、车载充电机(OBC)等充电设备的测试需求持续增长。FT6400 系列的 CV+CC 复合工作模式可以模拟电池的充电特性——先恒流充电,当电压达到设定值后转入恒压充电,从而用于充电桩和车载充电机的带载测试。
FT6400 系列提供 150V 和 600V 两种电压等级,能够覆盖不同电压等级的充电设备测试需求。3000W 单机功率并配合 10 台并机扩展,可以满足中大功率充电桩的测试需求。
序列测试功能可以模拟复杂的充电曲线和工况变化,对充电机进行多工况、多步骤的自动化测试。20kHz 动态测试功能则可以评估充电机在负载动态变化时的输出稳定性和动态响应。
场景四:服务器电源与通信电源测试
服务器电源(PSU)和通信电源是数据中心和通信网络中的关键基础设施,其性能和可靠性至关重要。FT6400 系列电子负载可用于服务器电源和通信电源的各项性能测试。
恒功率模式(CP)可以模拟服务器和通信设备的恒功率负载特性,更贴近实际使用工况。恒电流模式(CC)和恒电阻模式(CR)则可用于电源的基本电气性能测试。通过 20kHz 动态测试功能,可以评估电源在负载快速变化时的动态响应能力,包括电压调整率、恢复时间等指标。
OCP 测试功能可用于验证电源的过流保护点是否符合设计规格。时间测量功能则可测量电源的开关机时间、保持时间、上升沿和下降沿时间等时序参数。配合 SCPI 和 Modbus 通讯协议,FT6400 系列可以方便地接入自动化测试系统,适用于电源的研发测试和产线批量测试。
场景五:大功率开关电源与 UPS 测试
大功率开关电源和不间断电源(UPS)广泛应用于工业、通信、医疗、金融等领域,其性能测试需要电子负载具备足够的功率容量和丰富的测试功能。
FT6400 系列单机功率 3000W,支持 10 台并机扩展,能够满足中大功率开关电源和 UPS 的测试需求。产品具备 CC、CV、CR、CP 四种基本工作模式以及多种复合模式,可模拟各种类型的负载特性,全面评估电源的性能。
对于 UPS 测试,除了常规的稳态性能测试,动态测试功能可以模拟负载突变工况,检验 UPS 的动态响应能力和切换性能。序列测试功能则可以设置多步骤的测试流程,模拟 UPS 在不同负载条件下的工作状态,进行长时间的老化测试和可靠性验证。
场景六:太阳能电池阵列与工业电机虚拟负载测试
在新能源和工业领域,太阳能电池阵列和工业电机的测试也是电子负载的常见应用。
太阳能电池阵列测试:FT6400 系列的恒电压模式(CV)和恒功率模式(CP)可用于模拟太阳能电池阵列的 I-V 特性,配合相关测试方法评估光伏逆变器的性能。产品的高精度电压和电流测量能力可以保证测试数据的准确性。
工业电机虚拟负载测试:在电机驱动器和变频器的测试中,电子负载可以作为虚拟负载替代实际电机,在实验室环境下完成驱动器的各项性能测试,既安全又节能。FT6400 系列的动态测试功能和序列功能可以模拟电机在启动、运行、制动等不同工况下的负载变化,全面评估驱动器的性能。
此外,FT6400 系列的外部模拟编程功能允许其他设备通过外部电压信号(直流或交流)对负载进行连续控制,0~10V 的外部电压信号对应 0~100% 满量程带载电流。该功能可用于各种复杂带载波形测试,以及与其他测试设备组成联合测试系统。
常见问答(FAQ)
Q1:要测 200V/50A 的直流电源,FT6400 选哪个型号合适?
200V/50A 需要约 10kW 的带载功率,FT6400 系列单机额定功率可达 3000W,单机无法覆盖,需要通过级联并机扩展。计算依据是电子负载的实际带载功率 = 电压 × 电流,200V × 50A = 10000W,已超出任何单机额定功率,且电压与电流不能同时达到标称上限。建议选用 600V 电压档、电流覆盖 50A 的机型(如 FT6421A,600V/60A/2000W)再按所需总功率并机,FT6400 系列支持 10 台并机,总功率可达 30kW。若实测工况是 48V/30A(1440W),选 FT6412A(150V/120A/1200W)基本够用,或选 FT6420A(150V/160A/2000W)留出余量。选型时优先确认三个参数:被测电压是否在电压量程内(150V 或 600V 档)、被测电流是否在电流量程内、实际功率(V×I)是否在额定功率内。FT6400 系列提供 1200W、2000W、3000W 三个功率等级。
Q2:测 48V/100A 电池放电,电流精度和动态响应够吗?
以 FT6420A(150V/160A/2000W)为例,48V/100A 工况下电流测量精度为 ±0.05% + 0.05%F.S.,对应 160A 满量程时误差约 ±0.05A + 0.08A = ±0.13A;如果工作在低量程 16A 档精度更高,但 100A 超出低量程范围,实际使用 160A 高量程档。动态测试频率可达 20kHz(连续模式),电流斜率范围 0.001~2A/μs(150V/160A 机型),可设置上升斜率和下降斜率,用于评估电源的动态响应性能。电压测量精度为 0.025% + 0.025%F.S.,30V 量程下不覆盖 48V,需使用 150V 量程,此时 48V 的电压误差约 ±0.012V + 0.0375V = ±0.0495V。电池放电测试使用 CC 恒流模式,可设定放电截止电压,电压降到设定值后自动停止,防止电池过放。产品还具备电池内阻测试功能,可直接测量电池内阻值。
Q3:FT6400 能测 BMS 保护板的短路保护吗?怎么测?
可以。FT6400 系列标配模拟短路功能,可在受控条件下安全模拟输出短路工况,用于测试 BMS 保护板、电源模块等的短路保护动作和响应特性。测试时将电子负载接在 BMS 输出端,开启模拟短路功能,电子负载会以限制电流方式模拟短路状态,同时监测保护动作。配合时间测量功能,可精确测量短路保护的响应时间、保护电流阈值和恢复时间。模拟短路功能的典型应用包括:电源短路保护测试(验证保护功能和响应时间)、BMS 短路保护测试(验证保护动作可靠性和保护电流规格)、保险丝和断路器测试(测量熔断时间和响应时间)。此外,FT6400 还具备 OCP 测试功能,可用于测试电源的过流保护点。测试过程中电子负载会限制短路电流在安全范围内,避免直接短路带来的安全风险和设备损坏。
Q4:做短路和大电流测试安全吗?设备有哪些保护机制?
安全。FT6400 系列配备完整的智能保护功能,包括:过电压保护(OVP)、过电流保护(OCP)、过功率保护(OPP)、过温度保护(OTP)以及电压反接告警。过温保护阈值为 85℃,环境温度 0~40℃ 范围内可正常工作,满功率连续工作的环境温度范围为 0~25℃,超过 25℃ 需考虑功率降额。针对被测设备,产品还提供 Von/Voff 功能和可编程保护功能,可设置启动电压和关断电压,避免异常电压损坏负载或影响测试结果。模拟短路功能本身也是受控短路,电流被限制在安全范围内,不会像直接导线短路那样产生不可控的大电流。建议使用前确认各项保护阈值与被测对象额定参数匹配,测试大电流时使用足够线径的连接导线并确保接线牢固,避免接触电阻过大导致局部过热。
Q5:FT6400 和 FT63200 系列有什么区别?哪个更适合我?
两个系列同属中功率电子负载,主要区别在设计架构和功能侧重。FT6400 采用模块化设计,3U 机架高度,功率范围 1200W~3000W,电压等级 150V/600V,动态频率 20kHz,电流斜率可达 3A/μs(FT6430A 150V 档),标配模拟短路功能和电池容量+内阻测试,侧重可靠性和电池测试应用。FT63200A/E/H 采用高功率密度设计,2U 机架高度,功率范围 600W~3000W,电压等级 150V/600V/1200V,动态频率 30kHz,H 系列电流斜率可达 40A/μs,标配瞬时过功率(2 倍额定)、1kHz 高速数据传输、LED 模拟、正弦波带载等功能,功能更丰富、动态性能更强。选型建议:如果测试以电池放电、BMS 测试、常规电源老化为主,且需要模拟短路功能,选 FT6400 系列;如果需要更高的功率密度(节省机架空间)、更高的动态性能、1200V 高压档或瞬时过功率能力,选 FT63200 系列。两个系列均支持 10 台并机扩容,也都标配 SCPI 和 Modbus 通讯协议。
Q6:支持什么通讯协议?能接入 PLC 系统吗?并机怎么操作?
FT6400 系列标配支持 SCPI 和 Modbus 两种通讯协议,可直接接入 PLC 系统。Modbus 是工业自动化领域通用协议,大多数 PLC(如西门子、三菱、欧姆龙等)都支持 Modbus RTU 或 Modbus TCP 通讯,通过 RS485 或 LAN 接口即可连接。SCPI 是测试测量行业通用编程协议,更适合 LabVIEW、Python 等自动化测试场景。通讯接口方面,标配 RS232、RS485、LAN 三种,选配 CAN 接口(FT6401C 适配卡,工厂出货前安装)后可接入 CAN 总线系统。并机扩容方面,FT6400 支持级联并机,可并联 10 台扩展功率。并机操作步骤:将多台同型号负载通过并机接口连接 → 设定一台为主机、其余为从机 → 在主机上设置测试参数,从机自动复制参数并自主均流 → 通过主机统一控制和读取数据。建议使用相同型号并联以保证参数一致性和均流效果。产品还标配功能完善的上位机软件,支持虚拟仪器功能、实时数据读取和报表生成。
