| 简述

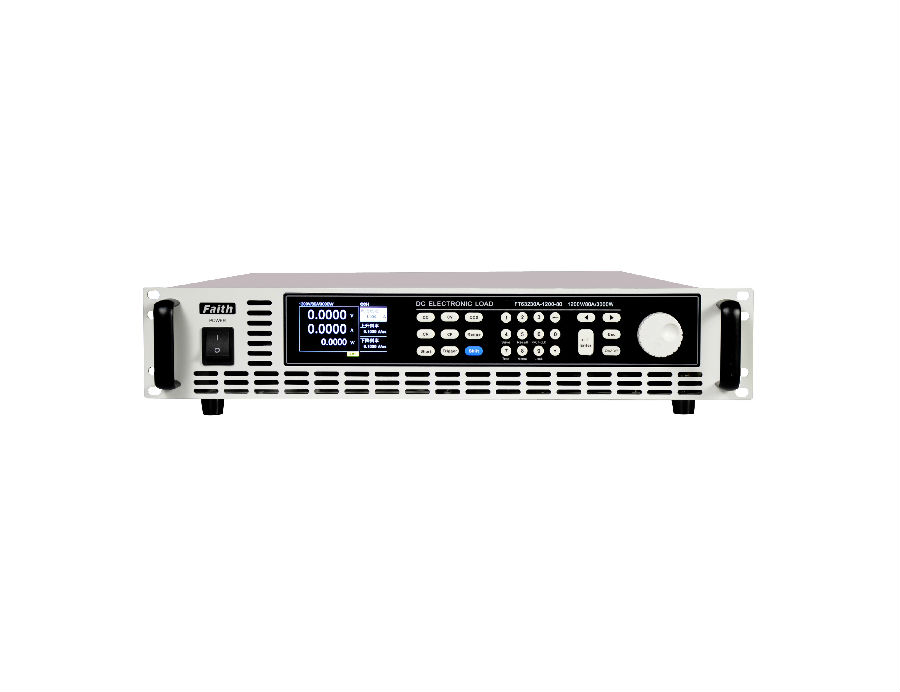

FT63200A/E/H系列中功率可编程直流电子负载,是基于高可靠性及高功率密度进行设计,可实现2U/3kW,其功率密度是传统负载的两倍。
FT63200A/E/H系列有150V、600V、1200V三种电压范围,单机功率范围从600W至3kW。其更宽的工作范围,极快的动态频率,有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力,瞬间过功率拉载可达额定功率2倍,能有效降低测试成本。
FT63200A/E/H具备LAN、RS485、CAN、USB、RS232等多种通讯接口以及模拟量接口,支持SCPI、Modbus、CANopen通讯协议,为系统集成应用提供了极大便利。
| 特点
高功率密度设计,整机可实现3kW/2U;
单机功率:600W~3000W,通过主/从并联,最大功率可扩展至30kW;
电压等级:150V、600V、1200V;
高精度,电压精度为(0.025%+0.025%F.S.);电流精度为(0.05%+0.05%F.S.);
多种工作模式:CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;
采样速度500kHz;
单机最高电流斜率为40A/us(H系列);
30kHz动态扫描功能;
远程数据传输率可达1kHz,能极大提高通讯接口数据获取能力;
瞬时过功率带载功能,瞬间带载能力可达到额定功率的两倍;
OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能;
时间测量,(Vpk+/-)测量功能;
自动测试功能,正弦波带载功能,序列功能;
全面的保护功能:过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等;
外部模拟编程输入与电流监视输出,且具备高压隔离能力;
TFT彩色液晶显示屏,中英文菜单界面;
配备多种通信接口:RS485、LAN、USB、RS232、CAN(选配);
支持SCPI与ModBus通讯协议。
| 级联
FT63200A/E/H系列的级联功能,支持高达10台负载的并机使用,扩展电子负载的功率使用范围。级联时,每个负载自主均流,从机自动复制主机的带载参数。单机也可独立使用,功率配置更灵活。
| 瞬时过功率加载功能
FT63200A/E/H系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性,电源瞬时过载特性,动力电池的瞬时高倍率放电特性,功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中,可极大地节约成本。
| 多接口与多协议
FT63200A/E/H系列配备多种通讯接口,同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置,这样使得系统集成更加灵活。
| 多种工作模式
FT63200A/E/H系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式,能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求,设置电流限制值,避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性,测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

| 30kHz动态扫频,Vpk+/-捕获
FT63200A/E/H系列具有动态扫频功能,最高可设置频率30kHz。测试时通过调整电流拉载频率,捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应
。
| 1kHz数据传输
FT63200A/E/H系列能为用户提供高达1kHz的数据传输量,即每秒1000个电压、电流数据点,以便实现波形绘制与动态数据分析等功能。在系统集成应用中,上位机通过此功能可免去示波器与高速电流采集硬件,直接获取大量测试数据,降低成本。

| 时间测量
FT63200A/E/H系列电子负载具有时间测量功能。通过捕获外部开关量信号,结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间,以及保险丝熔断时间与断路器响应时间等。

| 超高电流斜率

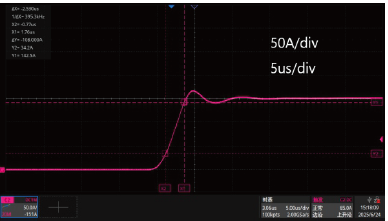

FT63200H系列具有超高的电流斜率,单机电流最大斜率可达 40A/μs。在瞬息万变的测试需求中,能够瞬间完成负载切换,精准模拟真实工况下的电流突变,无论是对开关电源的瞬态响应测试,还是对芯片内核电源的快速拉载评估,都能提供微秒级的动态响应,让测试数据更及时、更准确。

| 序列功能
FT63200A/E/H系列电子负载提供了序列测试功能,最多可编辑50个测试文件,每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化,并同时支持文件链接等序列编辑功能。最多可完成5000步的时序编辑,单步时间范围为:0.1ms~99999s。

| 正弦波动态带载
FT63200A/E/H系列具备正弦波带载电流功能,可应用于燃料电池的阻抗分析测试。

| 外部模拟编程
FT63200A/E/H系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0~10V的外部电压信号,对应0~100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

| 电脑图形化操作软件
FT63200A/E/H系列提供了一款具有虚拟仪器功能的上位机软件,可以实时读取测试数据、生成图像、导出报表、打印报告等,方便客户使用。

| 订购信息
产品系列 | 功率等级 | 150V | 600V | 1200V | 高度 |
A系列 | 600W | FT63206A-150-60 | FT63206A-600-40 | FT63206A-1200-15 | 2U |
FT63206A-150-120 | - | - | 2U |
750W | FT63207A-150-75 | FT63207A-600-50 | FT63207A-1200-20 | 2U |
1200W | FT63212A-150-120 | FT63212A-600-75 | FT63212A-1200-30 | 2U |
FT63212A-150-240 | - | - | 2U |
1500W | FT63215A-150-150 | FT63215A-600-100 | FT63215A-1200-40 | 2U |
FT63215A-150-240 | - | - | 2U |
2250W | FT63222A-150-225 | FT63222A-600-150 | FT63222A-1200-60 | 2U |
3000W | FT63230A-150-300 | FT63230A-600-200 | FT63230A-1200-80 | 2U |
E系列 | 600W | FT63206E-150-60 | FT63206E-600-40 | FT63206E-1200-15 | 2U |
FT63206E-150-120 | - | - | 2U |
750W | FT63207E-150-75 | FT63207E-600-50 | FT63207E-1200-20 | 2U |
1200W | FT63212E-150-120 | FT63212E-600-75 | FT63212E-1200-30 | 2U |
FT63212E-150-240 | - | - | 2U |
1500W | FT63215E-150-150 | FT63215E-600-100 | FT63215E-1200-40 | 2U |
FT63215E-150-240 | - | - | 2U |
2250W | FT63222E-150-225 | FT63222E-600-150 | FT63222E-1200-60 | 2U |
3000W | FT63230E-150-300 | FT63230E-600-200 | FT63230E-1200-80 | 2U |
H系列 | 600W | FT63206H-150-60 | FT63206H-600-40 | FT63206H-1200-12 | 2U |
750W | FT63207H-150-75 | FT63207H-600-50 | FT63207H-1200-15 | 2U |
1200W | FT63212H-150-120 | FT63212H-600-75 | FT63212H-1200-24 | 2U |
1500W | FT63215H-150-150 | FT63215H-600-100 | FT63215H-1200-30 | 2U |
2250W | FT63222H-150-225 | FT63222H-600-150 | FT63222H-1200-45 | 2U |
3000W | FT63230H-150-300 | FT63230H-600-200 | FT63230H-1200-60 | 2U |
注:H为A功能的高电流斜率版本。
*所有规格如有变更,恕不另行通知。
| 选购信息
名称 | 型号或规格 | 说明 |
CAN适配卡 | FT63201C | 工厂出货前安装 |
型号 | FT63206A/E-150-60 | FT63206A/E-600-40 | FT63206A/E-1200-15 |
电压 | 150V | 600V | 1200V |
电流 | 60A | 40A | 15A |
功率 | 600W | 600W | 600W |
最小操作电压 | 1.5V@60A | 8V@40A | 20V@15A |
恒电流 |
量程 | 6A | 60A | 4A | 40A | 1.5A | 15A |
分辨率 | 0.1mA | 1mA | 0.1mA | 1mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.09~500Ω | 0.9~2500Ω | 0.56~3000Ω | 5.6~15000Ω | 3~16000Ω | 30~80000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
恒功率 |
量程 | 600W | 600W | 600W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60S | 10us~60S | 10us~60S |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率 | 0.001~0.06A/us | 0.01~0.6A/us | 0.0001~0.04A/us | 0.001~0.4A/us | 0.0001~0.025A/us | 0.001~0.25A/us |
电流测量 |
量程 | 6A | 60A | 4A | 40A | 1.5A | 15A |
分辨率 | 0.1mA | 1mA | 0.1mA | 1mA | 0.1mA | 01mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,220VA |
温度 | 0~40℃ |
重量 | 16kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
型号 | FT63207A/E-150-75 | FT63207A/E-600-50 | FT63207A/E-1200-20 |
电压 | 150V | 600V | 1200V |
电流 | 75A | 50A | 20A |
功率 | 750W | 750W | 750W |
最小操作电压 | 1.5V@75A | 8V@50A | 20V@20A |
恒电流 |
量程 | 7.5A | 75A | 5A | 50A | 2A | 20A |
分辨率 | 0.2mA | 2mA | 0.1mA | 1mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.074~400Ω | 0.74~2000Ω | 0.446~2400Ω | 4.46~12000Ω | 2.23~12000Ω | 22.3~60000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S |
恒功率 |
量程 | 750W | 750W | 750W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率 | 0.001~0.07A/us | 0.001~0.7A/us | 0.0001~0.05A/us | 0.001~0.5A/us | 0.0001~0.03A/us | 0.001~0.3A/us |
电流测量 |
量程 | 7.5A | 75A | 5A | 50A | 2A | 20A |
分辨率 | 0.2mA | 2mA | 0.1mA | 1mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,220VA |
温度 | 0~40℃ |
重量 | 16kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
型号 | FT63212A/E-150-120 | FT63212A/E-600-75 | FT63212A/E-1200-30 |
电压 | 150V | 600V | 1200V |
电流 | 120A | 75A | 30A |
功率 | 1200W | 1200W | 1200W |
最小操作电压 | 1.5V@120A | 8V@75A | 20V@30A |
恒电流 |
量程 | 12A | 120A | 7.5A | 75A | 3A | 30A |
分辨率 | 1mA | 10mA | 0.2mA | 2mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.045~250Ω | 0.45~1250Ω | 0.3~1600Ω | 3~8000Ω | 1.5~8000Ω | 15~40000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
恒功率 |
量程 | 1200W | 1200W | 1200W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率 | 0.001~0.12A/us | 0.01~1.2A/us | 0.0001~0.075A/us | 0.001~0.75A/us | 0.0001~0.045A/us | 0.001~0.45A/us |
电流测量 |
量程 | 12A | 120A | 7.5A | 75A | 3A | 30A |
分辨率 | 1mA | 10mA | 0.2mA | 2mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,220VA |
温度 | 0~40℃ |
重量 | 18kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
型号 | FT63215A/E-150-150 | FT63215A/E-600-100 | FT63215A/E-1200-40 |
电压 | 150V | 600V | 1200V |
电流 | 150A | 100A | 40A |
功率 | 1500W | 1500W | 1500W |
最小操作电压 | 1.5V@150A | 8V@100A | 20V@40A |
恒电流 |
量程 | 15A | 150A | 10A | 100A | 4A | 40A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.037~200Ω | 0.37~1000Ω | 0.223~1200Ω | 2.23~6000Ω | 1.115~6000Ω | 11.15~30000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
恒功率 |
量程 | 1500W | 1500W | 1500W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率 | 0.001~0.14A/us | 0.01~1.4A/us | 0.0001~0.1A/us | 0.001~1A/us | 0.0001~0.06A/us | 0.001~0.6A/us |
电流测量 |
量程 | 15A | 150A | 10A | 100A | 4A | 40A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,220VA |
温度 | 0~40℃ |
重量 | 18kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
型号 | FT63222A/E-150-225 | FT63222A/E-600-150 | FT63222A/E-1200-60 |
电压 | 150V | 600V | 1200V |
电流 | 225A | 150A | 60A |
功率 | 2250W | 2250W | 2250W |
最小操作电压 | 1.5V@225A | 8V@150A | 20V@60A |
恒电流 |
量程 | 22.5A | 225A | 15A | 150A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.025~133Ω | 0.25~666Ω | 0.149~800Ω | 1.49~4000Ω | 0.744~4000Ω | 7.44~20000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
恒功率 |
量程 | 2250W | 2250W | 2250W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率 | 0.001~0.21A/us | 0.01~2.1A/us | 0.0001~0.15A/us | 0.001~1.5A/us | 0.0001~0.06A/us | 0.001~0.6A/us |
电流测量 |
量程 | 22.5A | 225A | 15A | 150A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,220VA |
温度 | 0~40℃ |
重量 | 20kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
型号 | FT63230A/E-150-300 | FT63230A/E-600-200 | FT63230A/E-1200-80 |
电压 | 150V | 600V | 1200V |
电流 | 300A | 200A | 80A |
功率 | 3000W | 3000W | 3000W |
最小操作电压 | 1.5V@300A | 8V@200A | 20V@80A |
恒电流 |
量程 | 30A | 300A | 20A | 200A | 8A | 80A |
分辨率 | 0.6mA | 6mA | 0.4mA | 4mA | 0.2mA | 2mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.019~100Ω | 0.19~500Ω | 0.112~600Ω | 1.12~3000Ω | 0.558~3000Ω | 5.58~15000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
恒功率 |
量程 | 3000W | 3000W | 3000W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率 | 0.001~0.28A/us | 0.01~2.8A/us | 0.0001~0.2A/us | 0.001~2A/us | 0.0001~0.12A/us | 0.001~1.2A/us |
电流测量 |
量程 | 30A | 300A | 20A | 200A | 8A | 80A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.2mA | 2mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,220VA |
温度 | 0~40℃ |
重量 | 22kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
型号 | FT63230H-150-300 | FT63230H-600-200 | FT63230H-1200-60 |
电压 | 150V | 600V | 1200V |
电流 | 300A | 200A | 60A |
功率 | 3000W | 3000W | 3000W |
最小操作电压 | 1.5V@300A | 8V@200A | 20V@60A |
恒电流 |
量程 | 30A | 300A | 20A | 200A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
恒电压 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
恒电阻 |
量程 | 0.019~100Ω | 0.19~500Ω | 0.112~600Ω | 1.12~3000Ω | 0.75~4000Ω | 7.5~20000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. |
恒功率 |
量程 | 3000W | 3000W | 3000W |
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. |
动态 |
T1&T2 | 10us~60s | 10us~60s | 10us~60s |
分辨率 | 2us | 2us | 2us |
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM |
斜率(A/us) | 0.001~4 | 0.001~40 | 0.001~2 | 0.001~20 | 0.001~0.6 | 0.001~6 |
电流测量 |
量程 | 30A | 300A | 20A | 200A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
电压测量 |
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. |
其他规格 |
AC电压 | 110Vac/220Vac±10%,50~60Hz,260VA |
温度 | 0~40℃ |
重量 | 22kg |
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) |
产品系列 | 功率等级 | 150V | 600V | 1200V | 高度 |
A系列 | 600W | FT63206A-150-60 | FT63206A-600-40 | FT63206A-1200-15 | 2U |
FT63206A-150-120 | - | - | 2U |
750W | FT63207A-150-75 | FT63207A-600-50 | FT63207A-1200-20 | 2U |
1200W | FT63212A-150-120 | FT63212A-600-75 | FT63212A-1200-30 | 2U |
FT63212A-150-240 | - | - | 2U |
1500W | FT63215A-150-150 | FT63215A-600-100 | FT63215A-1200-40 | 2U |
FT63215A-150-240 | - | - | 2U |
2250W | FT63222A-150-225 | FT63222A-600-150 | FT63222A-1200-60 | 2U |
3000W | FT63230A-150-300 | FT63230A-600-200 | FT63230A-1200-80 | 2U |
E系列 | 600W | FT63206E-150-60 | FT63206E-600-40 | FT63206E-1200-15 | 2U |
FT63206E-150-120 | - | - | 2U |
750W | FT63207E-150-75 | FT63207E-600-50 | FT63207E-1200-20 | 2U |
1200W | FT63212E-150-120 | FT63212E-600-75 | FT63212E-1200-30 | 2U |
FT63212E-150-240 | - | - | 2U |
1500W | FT63215E-150-150 | FT63215E-600-100 | FT63215E-1200-40 | 2U |
FT63215E-150-240 | - | - | 2U |
2250W | FT63222E-150-225 | FT63222E-600-150 | FT63222E-1200-60 | 2U |
3000W | FT63230E-150-300 | FT63230E-600-200 | FT63230E-1200-80 | 2U |
H系列 | 600W | FT63206H-150-60 | FT63206H-600-40 | FT63206H-1200-12 | 2U |
750W | FT63207H-150-75 | FT63207H-600-50 | FT63207H-1200-15 | 2U |
1200W | FT63212H-150-120 | FT63212H-600-75 | FT63212H-1200-24 | 2U |
1500W | FT63215H-150-150 | FT63215H-600-100 | FT63215H-1200-30 | 2U |
2250W | FT63222H-150-225 | FT63222H-600-150 | FT63222H-1200-45 | 2U |
3000W | FT63230H-150-300 | FT63230H-600-200 | FT63230H-1200-60 | 2U |
应用场景
场景一:开关电源与电源模块测试
开关电源是电子负载常见的测试对象之一。FT63200A/E/H 系列提供 CC、CV、CR、CP 四种基本工作模式,可分别模拟恒流、恒压、恒阻、恒功率等不同类型的负载特性,覆盖开关电源在各种工况下的测试需求。产品还具备 OCP、OPP 测试功能,可用于验证电源的过流保护和过功率保护点是否符合设计规格。
通过 30kHz 动态扫描功能,测试工程师可以评估电源在不同负载变化频率下的输出稳定性和动态响应,捕捉 Vpk+ 和 Vpk- 等关键参数。时间测量功能则可用于测量电源的开关机时间、保持时间、上升沿下降沿时间等时序参数。对于产线自动化测试,序列功能和 SCPI/Modbus 通讯协议支持可以快速接入测试系统,提高测试效率。
场景二:动力电池与储能电池放电测试
FT63200A/E/H 系列具备电池放电测试和电池内阻测试功能,采用恒电流方式放电,放电过程中记录放电电量、放电容量与放电时间,适用于动力电池、储能电池等各类电池的放电性能评估。
对于需要模拟电池瞬时高倍率放电特性的测试场景,FT63200A/E/H 的瞬时过功率带载功能可以发挥作用——瞬间带载能力达到额定功率的两倍,能够用较小额定功率的设备覆盖短时大电流放电测试,从而降低设备投入。产品的 1kHz 高速数据传输功能则可以记录放电过程中的电压电流波形,为后续数据分析提供依据。
场景三:LED 驱动与照明电源测试
LED 驱动电源因其负载特性的特殊性,对电子负载的测试模式有特定要求。FT63200A/E/H 系列配备了 LED 模拟测试功能,能够模拟 LED 的伏安特性,更真实地反映 LED 驱动电源在实际带载时的工作状态,从而提高测试结果的参考价值。
除了 LED 模拟功能,产品的 OCP 测试功能也可用于验证 LED 驱动电源的过流保护能力。对于需要评估驱动电源动态响应的场景,动态扫描功能和高速电流斜率(H 系列)可以模拟负载快速变化的工况,检验驱动电源在电流突变时的输出稳定性。
场景四:充电桩与车载充电机测试
随着新能源汽车产业的发展,充电桩和车载充电机的测试需求日益增长。FT63200A/E/H 系列的 CV+CC 复合工作模式可以模拟电池充电特性——先恒流后恒压,从而用于充电桩、车载充电机等充电设备的带载测试。
产品支持 150V、600V、1200V 多种电压等级,可覆盖不同电压平台的充电设备测试需求。通过主从并机方式,功率可扩展至 30kW,能够满足中大功率充电桩的测试需求。序列功能则可以模拟复杂的充电曲线,对充电机进行多工况测试。
场景五:燃料电池测试
燃料电池测试是电子负载的重要应用领域之一。FT63200A/E/H 系列的正弦波带载功能可应用于燃料电池的阻抗分析测试——通过正弦变化的负载电流,配合电压响应测量,分析燃料电池的交流阻抗特性,为燃料电池的性能评估和健康状态诊断提供依据。
此外,恒功率模式可用于模拟燃料电池的恒功率放电工况,恒流模式可用于极化曲线测试。产品的高速数据采集功能(1kHz 传输率、500kHz 采样率)能够记录燃料电池在动态负载变化下的电压电流响应,为燃料电池的动态特性研究提供数据支撑。
场景六:电力电子器件与功率半导体测试
功率半导体器件(如 IGBT、MOSFET、SiC/GaN 器件等)的测试需要电子负载具备快速的电流变化能力和高精度的测量能力。FT63200H 系列的电流斜率可达 40A/μs,能够在微秒级时间内完成大电流切换,模拟功率器件在开关过程中的电流变化率,适用于功率器件的动态特性评估。
产品的时间测量功能可配合外部开关量信号,测试系统的响应和动作时间、脉冲电流的脉冲宽度等参数。Vpk+/- 测量功能则可以捕捉器件开关过程中的电压尖峰和谷值。配合 500kHz 采样速度和 1kHz 数据传输率,测试数据可以被高速采集和记录,为器件性能分析提供详实的数据基础。
常见问答(FAQ)
Q1:要测 48V/200A 的动力电池放电,FT63200 系列选哪个型号合适?
48V/200A 需要约 10kW 的带载功率,FT63200 系列单机额定功率可达 3000W,单机无法覆盖,需要通过主从并联扩展。计算依据是电子负载的实际带载功率 = 电压 × 电流,48V × 200A = 9600W,已超出任何单机额定功率,且电压与电流不能同时达到标称上限。建议选用 150V 电压档、电流覆盖 200A 的机型(如 FT63230A-150-300,150V/300A/3000W)再按所需总功率并联,FT63200 系列支持 10 台并机,总功率可达 30kW。若实测工况是 48V/30A(1440W),选 FT63206A-150-60(150V/60A/600W)或 FT63212A-150-120(150V/120A/1200W)即可满足。选型时优先确认三个参数:被测电压是否在电压量程内、被测电流是否在电流量程内、实际功率(V×I)是否在额定功率内。
Q2:测 12V/50A 的电源,电流精度能到多少?动态斜率够不够测瞬态响应?
以 FT63206A-150-60 为例,12V/50A 工况下电流测量精度为 ±0.05% + 0.05%F.S.,对应 60A 满量程时误差约 ±0.025A + 0.03A = ±0.055A;如果工作在低量程 6A 档则精度更高,但 50A 超出低量程范围,实际使用 60A 高量程档。动态电流斜率方面,A 系列 150V/60A 机型为 0.01~0.6A/μs,E 系列同档参数一致,H 系列 150V 档可达 0.001~40A/μs。测普通开关电源的瞬态响应,A/E 系列 0.6A/μs 已能满足大多数场景;如果测试芯片内核电源、高速 POL 等微秒级负载变化,建议选 H 系列。电压测量精度为 0.025% + 0.025%F.S.,30V 量程下 12V 的误差约 ±0.003V + 0.0075V = ±0.0105V。
Q3:FT63200 能用来测充电桩和车载充电机吗?怎么接线设置?
可以。FT63200 系列的 CV+CC 复合模式专门用于模拟电池充电特性,适用于充电桩、车载充电机(OBC)等充电设备测试。CV+CC 模式下,电子负载先工作在恒压模式模拟电池端电压,当充电电流达到设定的电流限制值时自动切换到恒流模式,完整模拟锂电池从恒流到恒压的充电曲线。测试时将电子负载接在充电机输出端,设置目标电池电压(如 400V 直流母线选 600V 电压档机型)和充电电流上限,启动后即可验证充电机的输出特性、稳压精度和限流保护。此外,FT63200 还支持 OCP(过流保护)测试功能、序列测试功能(可编辑 50 个文件×100 步,单步 0.1ms~99999s),可以模拟复杂的充电工况曲线。600V 档机型低压工作下限为 8V(额定电流下),1200V 档为 20V,选型时需注意被测电压下限是否满足。
Q4:测试时正负极接反了会烧坏设备吗?有哪些保护功能?
不会烧坏。FT63200 系列配备输入反接保护,正负极接反时设备会告警并限制输入,不会造成不可逆损坏。除反接保护外,全系列还标配以下保护功能:过电压保护、过电流保护、过功率保护、过温度保护、限电流保护、限功率保护以及断电记忆功能。环境温度 0~40℃ 范围内可正常工作,并提供 OCP、OPP 保护点测试功能,可验证被测源的过流与过功率保护动作。做电池放电测试时可设定截止电压,电压降到设定值后自动停止放电,防止电池过放。建议使用前确认保护阈值与被测对象额定参数匹配,避免误保护或保护失效。
Q5:FT63200 的 A 系列、E 系列、H 系列具体差在哪?我该怎么选?
三者功能框架基本一致,主要差异在电流斜率和电流测量精度。A 系列是标准版本,150V/3000W 机型电流斜率为 0.01~2.8A/μs,电流测量精度 0.05% + 0.05%F.S.;E 系列同属标准档位,具体型号和参数配置与 A 系列略有差异,可根据实际需求的电压/电流/功率组合选择;H 系列是高电流斜率版本,150V 档单机电流斜率可达 40A/μs,适用于高速瞬态测试场景,但电流测量精度为 0.1% + 0.1%F.S.,略低于 A/E 系列。选型建议:常规稳态测试、电源老化、电池放电等选 A 或 E 系列即可,性价比更优;如果测试涉及高速动态响应、功率半导体开关特性、CPU 内核电源瞬态拉载等需要快速电流变化的场景,选 H 系列。三个子系列均支持 CC/CV/CR/CP 四种基本模式和 CV+CC/CR+CC/CP+CC 三种复合模式,也都标配 LED 模拟、电池测试、序列功能、正弦波带载等特色功能。
