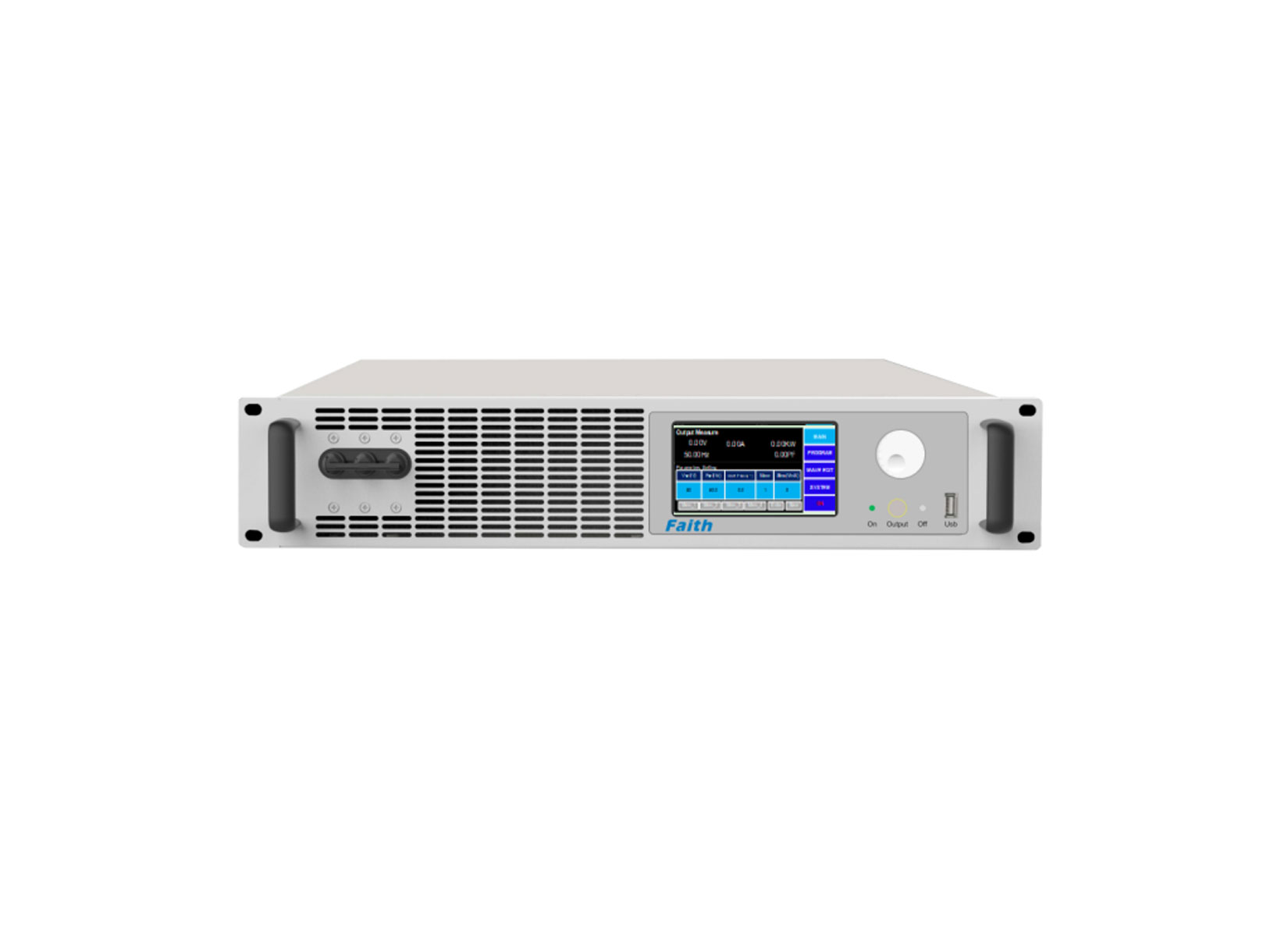

FTPF系列可编程交流电源
FTPF系列采用数字式控制技术,模块化电源设计，高功率密度、体积小、大大降低故障率。其先进的直接数字频率合成器（DDS）波形产生技术，使输出频率稳定度高，连续性好，可输出频率范围高达1Hz-550Hz。
FTPF系列具有三相电压、频率独立可调，可编辑谐波，起始相位可调，相位在线可变非线性负载适应性强。另外，FTPF系列提供了精密的测量功能，可测量均方根电压 Vrms、均方根电流 Irms、有功功率 W、频率Hz、功率因素PF、峰值电流 Ipeak 等值。
FTPF系列具备RS232、RS485、CAN、LAN等多种通讯接口，提供丰富的测试功能及简洁的人机交互界面，在汽车电子，储能，自动化测试等大功率测试场景有广泛的应用。
| 简述
FTPF系列采用数字式控制技术,模块化电源设计，高功率密度、体积小、大大降低故障率。其先进的直接数字频率合成器（DDS）波形产生技术，使输出频率稳定度高，连续性好，可输出频率范围高达1Hz-550Hz。
FTPF系列具有三相电压、频率独立可调，可编辑谐波，起始相位可调，相位在线可变非线性负载适应性强。另外，FTPF系列提供了精密的测量功能，可测量均方根电压 Vrms、均方根电流 Irms、有功功率 W、频率Hz、功率因素PF、峰值电流 Ipeak 等值。
FTPF系列具备RS232、RS485、CAN、LAN等多种通讯接口，提供丰富的测试功能及简洁的人机交互界面，在汽车电子，储能，自动化测试等大功率测试场景有广泛的应用。
| 特点
采用模块化电源设计，高功率密度、体积小、重量轻，是传统（变压器）电源体积的十分之一；
输出频率范围高达1Hz-550Hz；
具有高精度测量，可测量均方根电压 Vrms,均方根电流 Irms,有功功率 W,频率Hz,功率因素 PF,峰值电流 Ipeak 等值。
采用DDS数字波形合成设计，输出高精度电压的极低波形失真；
内含50次谐波编辑功能；
具有相位角度、起始角度编辑功能；
电压突变、相位突变、频率突变时有5V TTL电平检测，方便用户监测突变工况；
触摸屏+旋钮操作，方便参数设定；
提供PC上位机操作软件，编辑波形、在线电压突变、频率突变、相位突变功能；
具有 RS232、RS485、CAN2.0B、LAN通讯接口。
|电领域 ：家电产品的测试、耐久性实验；
通讯领域 ：通讯电源、通讯电子产品的测试、老化；
航天航空领域：航天航空电子产品的测试和供电；
LED领域：LED驱动器、老化测试；
科研领域：科研单位、院校、认证单位等机构的检测及电气实验；
实验室、生产线、充电房、老化房等需要长时间稳定直流电源供应场所；
自动化测试领域：自动化测试系统中直流电源输出和待测产品供电。
| 订购信息
产品类型 | 型号 | 输入 | 输出 | 相电压 | 相电流 | 功率 | 尺寸 |
单相进单相出 | FTPF1103 | 1φ2W+G | 1φ2W+G | 0-350V | 18A | 3KVA | 2U |
FTPF1105 | 1φ2W+G | 1φ2W+G | 0-350V | 30A | 5KVA | 2U | |
FTPF1110 | 1φ2W+G | 1φ2W+G | 0-350V | 60A | 10KVA | 4U | |
三相进单相出 | FTPF3110 | 3φ4W+G | 1φ2W+G | 0-350V | 60A | 10KVA | 2U |
FTPF3115 | 3φ4W+G | 1φ2W+G | 0-350V | 90A | 15KVA | ||
三相进三相出 | FTPF3310 | 3φ4W+G | 3φ4W+G | 0-350V | 18A | 10KVA | 4U |
FTPF3315 | 3φ4W+G | 3φ4W+G | 0-350V | 30A | 15KVA | 6U | |
FTPF3330 | 3φ4W+G | 3φ4W+G | 0-350V | 60A | 30KVA | 6U | |
FTPF3345 | 3φ4W+G | 3φ4W+G | 0-350V | 68A | 45KVA | 900(W)*1750(H)*900(D) | |
FTPF3360 | 3φ4W+G | 3φ4W+G | 0-350V | 90A | 60KVA | 900(W)*1750(H)*900(D) | |
FTPF33100 | 3φ4W+G | 3φ4W+G | 0-350V | 151A | 100KVA | 900(W)*1750(H)*900(D) | |
FTPF33150 | 3φ4W+G | 3φ4W+G | 0-350V | 227A | 150KVA | 1100(W)*1900(H)*1050(D) | |
FTPF33200 | 3φ4W+G | 3φ4W+G | 0-350V | 303A | 200KVA | 1300(W)*2000(H)*1250(D) | |
FTPF33250 | 3φ4W+G | 3φ4W+G | 0-350V | 378A | 250KVA | 1400(W)*2000(H)*1350(D) | |
FTPF33300 | 3φ4W+G | 3φ4W+G | 0-350V | 453A | 300KVA | 1400(W)*2000(H)*1350(D) | |
FTPF33450 | 3φ4W+G | 3φ4W+G | 0-350V | 680A | 450KVA | 1100(W)*1900(H)*1050(D)*3 | |
FTPF33600 | 3φ4W+G | 3φ4W+G | 0-350V | 906A | 600KVA | 1300(W)*2000(H)*1250(D)*3 | |
FTPF33900 | 3φ4W+G | 3φ4W+G | 0-350V | 1356A | 900KVA | 1400(W)*2000(H)*1350(D)*3 |
| 选购信息
名称 | 型号或规格 | 说明 |
扩频选件 | 后缀G | 输出频率1Hz～1000Hz |
规格表-1 | ||||||
产品型号 Model | FTPF1103 | FTPF1105 | FTPF1110 | FTPF3110 | FTPF3115 | |
容量 Capacity | 3KVA | 5KVA | 10KVA | 10KVA | 15KVA | |
调制方式 Production mode | SPWM | |||||
输入 INPUT | ||||||
相数 Phase | 1φ2W+G | 3φ4W+G | ||||
电压 Voltage | 220V±20% | 380V±20% | ||||
频率 Frequency | 47Hz - 63Hz | |||||
功率因数 PFC | 0.99 Max | |||||
电流谐波 THDI | ≤3% | |||||
输出 OUTPUT | ||||||
相数 Phase | 1φ2W+G | |||||
谐波编辑 Harmonic Edit | 2-50次 Times | |||||
相电流 Current | 18A | 30A | 60A | 60A | 90A | |
频率 Frequency | 1Hz-500Hz | |||||
效率 Efficiency | 93%(典型值) | |||||
电源稳压率 linear Regulation | 0.01% | |||||
负载稳压率 Load Regulation | 0.20% | |||||
波形失真 T.H.D | 0.5%@纯阻性负载, 0.9%@非线性性负载 | |||||
瞬态恢复时间 Transient recovery time | <1ms（电压10%-90%） | |||||
频率稳定度 Frequency Regulation | 0.01% | |||||
电压解析度 Voltage Resolution | 0.1V | |||||
频率解析度 Frequency Resolution | 0.01Hz | |||||
电流解析度 Current Resolution | 0.01A | |||||
测量精确度 | 电压 Voltage | 0.2%F.S.+5dgt | ||||
电流 Current | 0.2%F.S.+5dgt | |||||
功率 Wattage | 0.2%F.S.+5dgt | |||||
频率 Frequency | 0.01%F.S.+5dgt | |||||
设定精确度 | 电压 Voltage | 0.1%F.S. | ||||
频率 Current | 0.01%F.S. | |||||
电压编程模式 Volt programming mode | 工步模式，渐变模式，突变模式 | |||||
频率编程模式 Freq programming mode | 工步模式，渐变模式，突变模式 | |||||
通讯接口 Interface | RS232、RS485、LAN | |||||
限流设定 I-LIM Set | 0-Max Current | |||||
输入输出隔离 Isolation | 输入对输出 2500V 耐压 | |||||
辅助测试功能 | 电压突变、频率突变、相位突变、5V TTL 1mS Pulse | |||||
OUTPUT ON/OFF | 5V TTL | |||||
保护 Protection | 过流OCP 过压OVP 过温OTP 过载OLP 短路SCP | |||||
冷却方式 Cooling | 风冷 | |||||
运行环境 Environment | -10℃～50℃/10%～90%RH | |||||
规格表-2 | ||||||
产品型号 Model | FTPF3310 | FTPF3315 | FTPF3330 | FTPF3345 | FTPF3360 | |
容量 Capacity | 10KVA | 15KVA | 30KVA | 45KVA | 60KVA | |
调制方式 Production mode | SPWM | |||||
输入 INPUT | ||||||
相数 Phase | 3φ4W+G | |||||
电压 Voltage | 380V±20% | |||||
频率 Frequency | 47Hz - 63Hz | |||||
功率因数 PFC | 0.99 Max | |||||
电流谐波 THDI | ≤3% | |||||
输出 OUTPUT | ||||||
相数 Phase | 3φ4W+G | |||||
相位 Phase φ | A φ: 0-360°；B φ: 0-360°；C φ: 0-360°；0.5°Step 三相相位角独立可调,动态相位可调，低电网穿越 | |||||
起始角度 Start Angle | A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step 三相起始角独立可调 | |||||
谐波编辑 Harmonic Edit | 2-50次 Times | |||||
相电压 Voltage | A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v Step三相电压独立可调 | |||||
相电流 Current | 18A | 30A | 60A | 68A | 90A | |
频率 Frequency | 1Hz-500Hz | 40Hz-120Hz | ||||
效率 Efficiency | 93%(典型值) | |||||
电源稳压率 linear Regulation | 0.01% | |||||
负载稳压率 Load Regulation | 0.20% | |||||
波形失真 T.H.D | 0.5%@纯阻性负载, 0.9%@非线性性负载 | |||||
瞬态恢复时间 Transient recovery time | <1ms（电压10%-90%） | |||||
频率稳定度 Frequency Regulation | 0.01% | |||||
电压解析度 Voltage Resolution | 0.1V | |||||
频率解析度 Frequency Resolution | 0.01Hz | |||||
电流解析度 Current Resolution | 0.01A | |||||
测量精确度 | 电压 Voltage | 0.2%F.S.+5dgt | ||||
电流 Current | 0.2%F.S.+5dgt | |||||
功率 Wattage | 0.2%F.S.+5dgt | |||||
频率 Frequency | 0.01%F.S.+5dgt | |||||
设定精确度 | 电压 Voltage | 0.1%F.S. | ||||
频率 Current | 0.01%F.S. | |||||
电压编程模式Volt programming mode | 工步模式，渐变模式，突变模式 | |||||
频率编程模式 Freq programming mode | 工步模式，渐变模式，突变模式 | |||||
相位编程模式 Phase programming mode | 工步模式，渐变模式，突变模式 | |||||
通讯接口 Interface | RS232、RS485、LAN | |||||
限流设定 I-LIM Set | 0-Max Current | |||||
输入输出隔离 Isolation | 输入对输出 2500V 耐压 | |||||
辅助测试功能 | 电压突变、频率突变、相位突变、5V TTL 1mS Pulse | |||||
OUTPUT ON/OFF | 5V TTL | |||||
保护 Protection | 过流OCP 过压OVP 过温OTP 过载OLP 短路SCP | |||||
冷却方式 Cooling | 风冷 | |||||
运行环境 Environment | -10℃～50℃/10%～90%RH | |||||
规格表-3 | ||||||
产品型号 Model | FTPF33100 | FTPF33150 | FTPF3320 | FTPF33250 | FTPF33300 | |
容量 Capacity | 100KVA | 150KVA | 200KVA | 250KVA | 300KVA | |
调制方式 Production mode | SPWM | |||||
输入 INPUT | ||||||
相数 Phase | 3φ4W+G | |||||
电压 Voltage | 380V±20% | |||||
频率 Frequency | 47Hz - 63Hz | |||||
功率因数 PFC | 0.99 Max | |||||
电流谐波 THDI | ≤3% | |||||
输出 OUTPUT | ||||||
相数 Phase | 3φ4W+G | |||||
相位 Phase φ | A φ: 0-360°；B φ: 0-360°；C φ: 0-360°；0.5°Step 三相相位角独立可调,动态相位可调，低电网穿越 | |||||
起始角度 Start Angle | A : 0-360°；B : 0-360°；C : 0-360°；0.5°Step 三相起始角独立可调 | |||||
谐波编辑 Harmonic Edit | 2-50次 Times | |||||
相电压 Voltage | A：0-350VAC；B：0-350VAC；C：0-350VAC；0.1v Step三相电压独立可调 | |||||
相电流 Current | 151A | 227A | 303A | 378A | 453A | |
频率 Frequency | 40Hz-120Hz | |||||
效率 Efficiency | 93%(典型值) | |||||
电源稳压率 linear Regulation | 0.01% | |||||
负载稳压率 Load Regulation | 0.20% | |||||
波形失真 T.H.D | 0.5%@纯阻性负载, 0.9%@非线性性负载 | |||||
瞬态恢复时间 Transient recovery time | <1ms（电压10%-90%） | |||||
频率稳定度 Frequency Regulation | 0.01% | |||||
电压解析度 Voltage Resolution | 0.1V | |||||
频率解析度 Frequency Resolution | 0.01Hz | |||||
电流解析度 Current Resolution | 0.01A | |||||
测量精确度 | 电压 Voltage | 0.2%F.S.+5dgt | ||||
电流 Current | 0.2%F.S.+5dgt | |||||
功率 Wattage | 0.2%F.S.+5dgt | |||||
频率 Frequency | 0.01%F.S.+5dgt | |||||
设定精确度 | 电压 Voltage | 0.1%F.S. | ||||
频率 Current | 0.01%F.S. | |||||
电压编程模式 Volt programming mode | 工步模式，渐变模式，突变模式 | |||||
频率编程模式 Freq programming mode | 工步模式，渐变模式，突变模式 | |||||
相位编程模式 Phase programming mode | 工步模式，渐变模式，突变模式 | |||||
通讯接口 Interface | RS232、RS485、LAN | |||||
限流设定 I-LIM Set | 0-Max Current | |||||
输入输出隔离 Isolation | 输入对输出 2500V 耐压 | |||||
辅助测试功能 | 电压突变、频率突变、相位突变、5V TTL 1mS Pulse | |||||
OUTPUT ON/OFF | 5V TTL | |||||
保护 Protection | 过流OCP 过压OVP 过温OTP 过载OLP 短路SCP | |||||
冷却方式 Cooling | 风冷 | |||||
运行环境 Environment | -10℃～50℃/10%～90%RH | |||||
| 订购信息
产品类型 | 型号 | 输入 | 输出 | 相电压 | 相电流 | 功率 | 尺寸 |
单相进单相出 | FTPF1103 | 1φ2W+G | 1φ2W+G | 0-350V | 18A | 3KVA | 2U |
FTPF1105 | 1φ2W+G | 1φ2W+G | 0-350V | 30A | 5KVA | 2U | |
FTPF1110 | 1φ2W+G | 1φ2W+G | 0-350V | 60A | 10KVA | 4U | |
三相进单相出 | FTPF3110 | 3φ4W+G | 1φ2W+G | 0-350V | 60A | 10KVA | 2U |
FTPF3115 | 3φ4W+G | 1φ2W+G | 0-350V | 90A | 15KVA | ||
三相进三相出 | FTPF3310 | 3φ4W+G | 3φ4W+G | 0-350V | 18A | 10KVA | 4U |
FTPF3315 | 3φ4W+G | 3φ4W+G | 0-350V | 30A | 15KVA | 6U | |
FTPF3330 | 3φ4W+G | 3φ4W+G | 0-350V | 60A | 30KVA | 6U | |
FTPF3345 | 3φ4W+G | 3φ4W+G | 0-350V | 68A | 45KVA | 900(W)*1750(H)*900(D) | |
FTPF3360 | 3φ4W+G | 3φ4W+G | 0-350V | 90A | 60KVA | 900(W)*1750(H)*900(D) | |
FTPF33100 | 3φ4W+G | 3φ4W+G | 0-350V | 151A | 100KVA | 900(W)*1750(H)*900(D) | |
FTPF33150 | 3φ4W+G | 3φ4W+G | 0-350V | 227A | 150KVA | 1100(W)*1900(H)*1050(D) | |
FTPF33200 | 3φ4W+G | 3φ4W+G | 0-350V | 303A | 200KVA | 1300(W)*2000(H)*1250(D) | |
FTPF33250 | 3φ4W+G | 3φ4W+G | 0-350V | 378A | 250KVA | 1400(W)*2000(H)*1350(D) | |
FTPF33300 | 3φ4W+G | 3φ4W+G | 0-350V | 453A | 300KVA | 1400(W)*2000(H)*1350(D) | |
FTPF33450 | 3φ4W+G | 3φ4W+G | 0-350V | 680A | 450KVA | 1100(W)*1900(H)*1050(D)*3 | |
FTPF33600 | 3φ4W+G | 3φ4W+G | 0-350V | 906A | 600KVA | 1300(W)*2000(H)*1250(D)*3 | |
FTPF33900 | 3φ4W+G | 3φ4W+G | 0-350V | 1356A | 900KVA | 1400(W)*2000(H)*1350(D)*3 |
