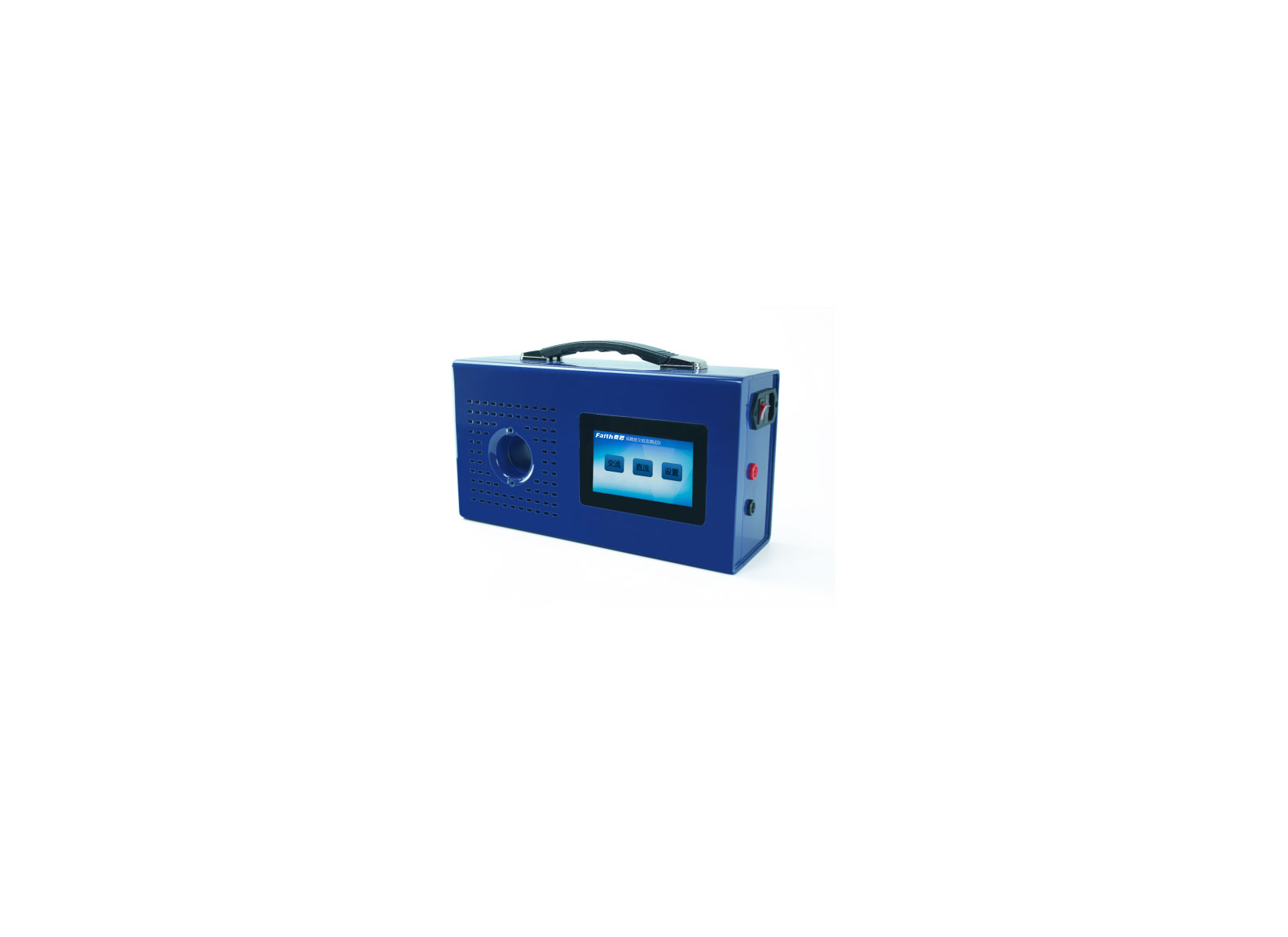

FTM8008系列高精度交直流测量仪
FTM8008系列高精度交直流测量仪是Faithtech生产的新一代高精度交直流测量仪。该产品采用全新的软硬件设计，能同时测量单相交直流电压、电流、频率、有功功率等，可广泛应用于计量研究所，电力，计量，军工，制造，科研等领域的交直流测量，政府检验机构以及其它计量领域用于单相交直流电压表、电流表、功率表。
| 简述
FTM8008系列高精度交直流测量仪是Faithtech生产的新一代高精度交直流测量仪。该产品采用全新的软硬件设计，能同时测量单相交直流电压、电流、频率、有功功率等，可广泛应用于计量研究所，电力，计量，军工，制造，科研等领域的交直流测量，政府检验机构以及其它计量领域用于单相交直流电压表、电流表、功率表。
| 特点
可测量单相交、直流电压、电流、频率、有功功率；
电压、电流多量程，可自动切换，可量测到量程限制120%；
电压测量范围：DCV：-2000V～2000V，ACV：0～1414V；
电流测量范围：DCI：-1500A～1500A，ACI：0～1060A；
电压测量精度：0.004%+0.01%F.S.；
电流测量精度：0.008%+0.006%F.S.；

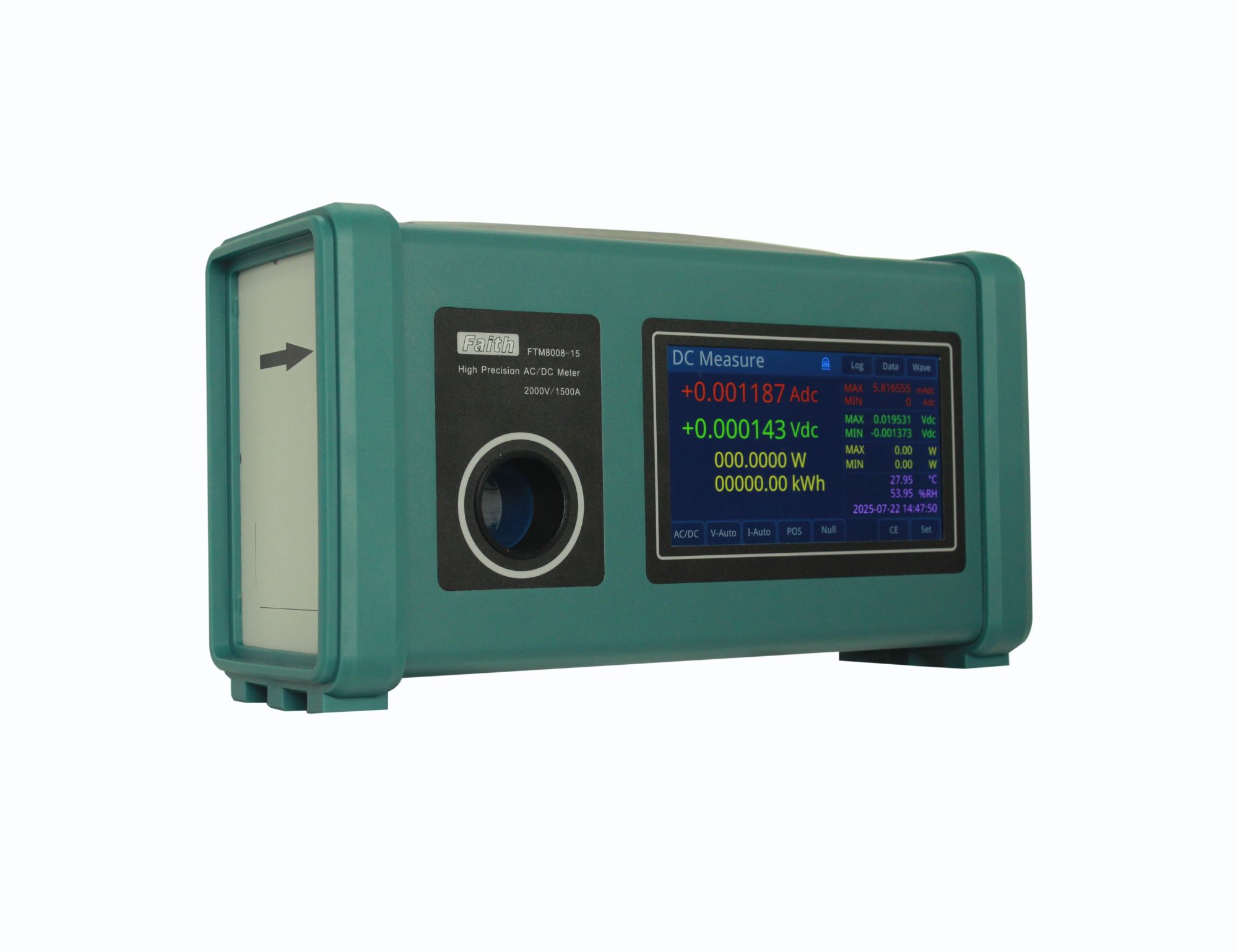

便携式设计，方便携带现场测量；

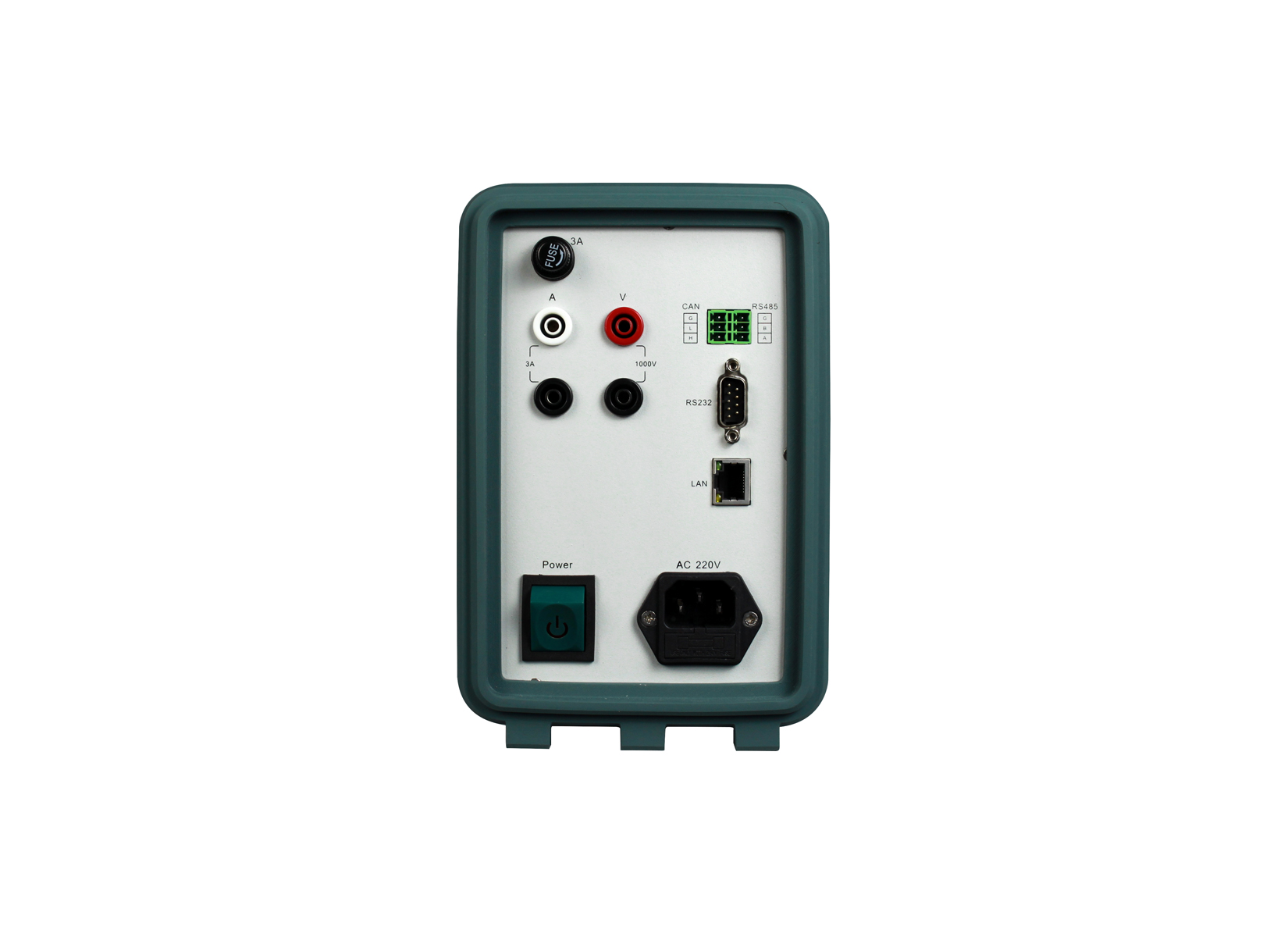

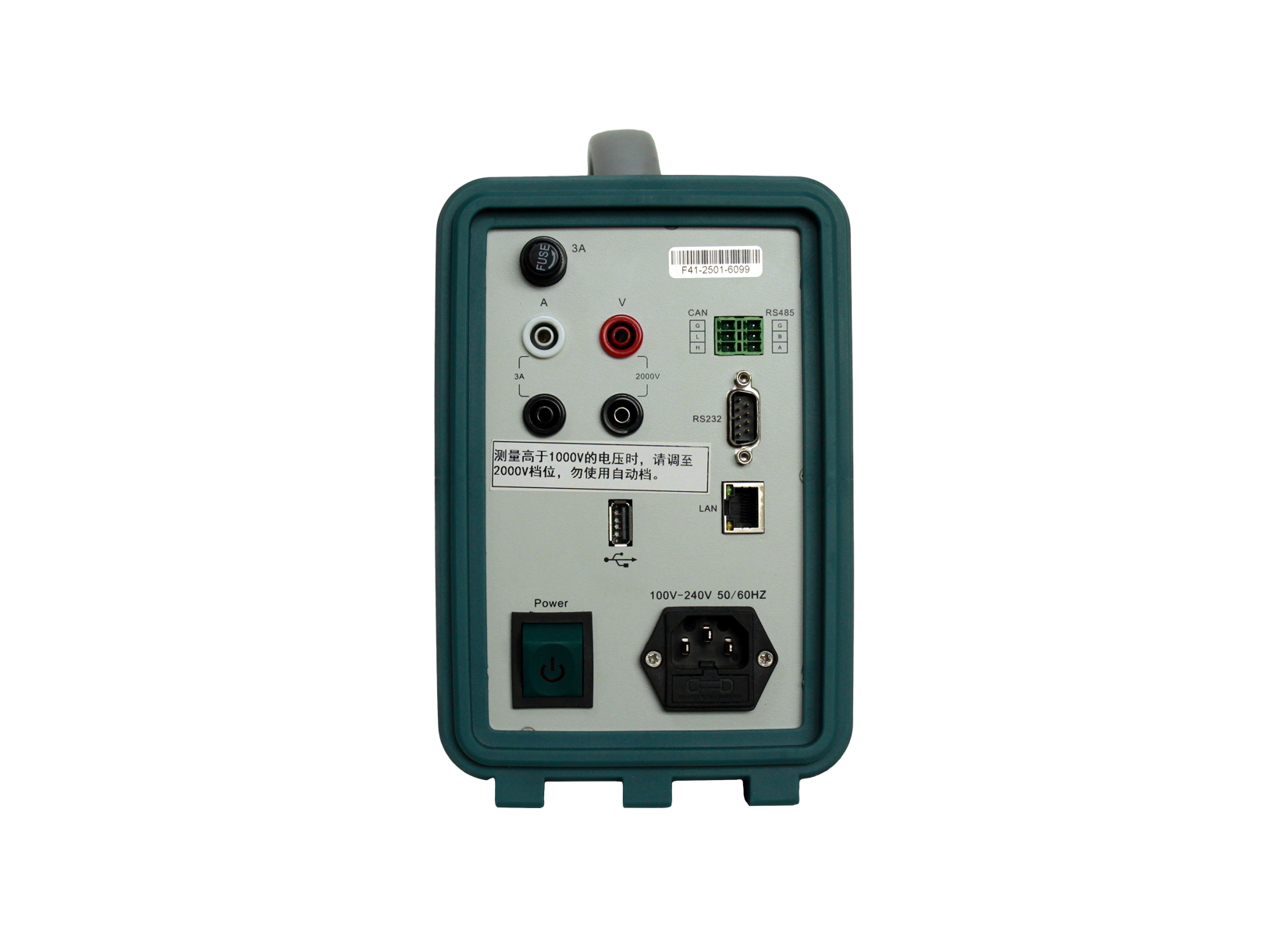

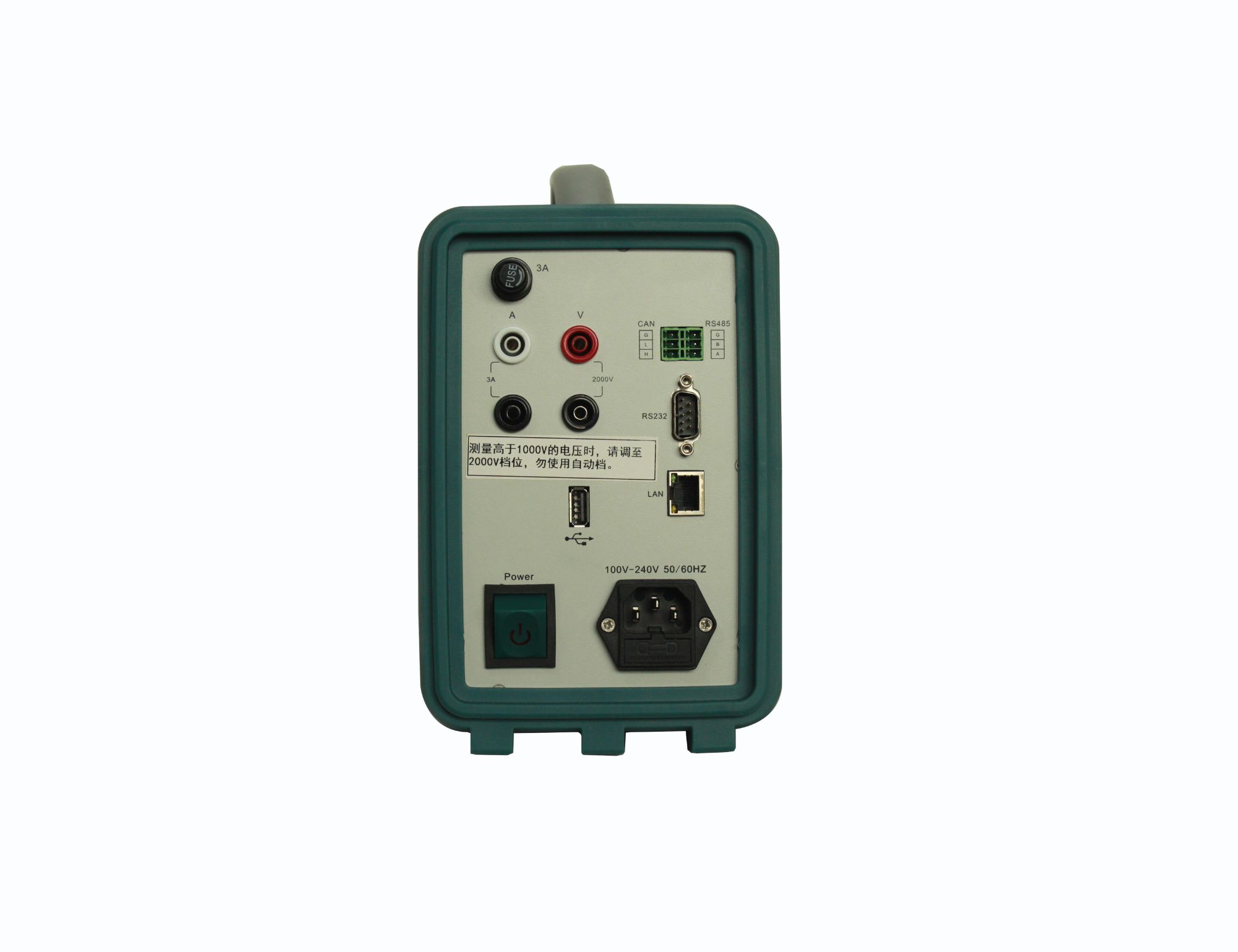

标配 RS232、RS485、LAN、CAN通信接口，可直接与 PC 机联机通信；
支持ModBus、CANOpen通讯协议；
7寸触摸屏操作，中英文菜单界面；
可外接霍尔传感器。

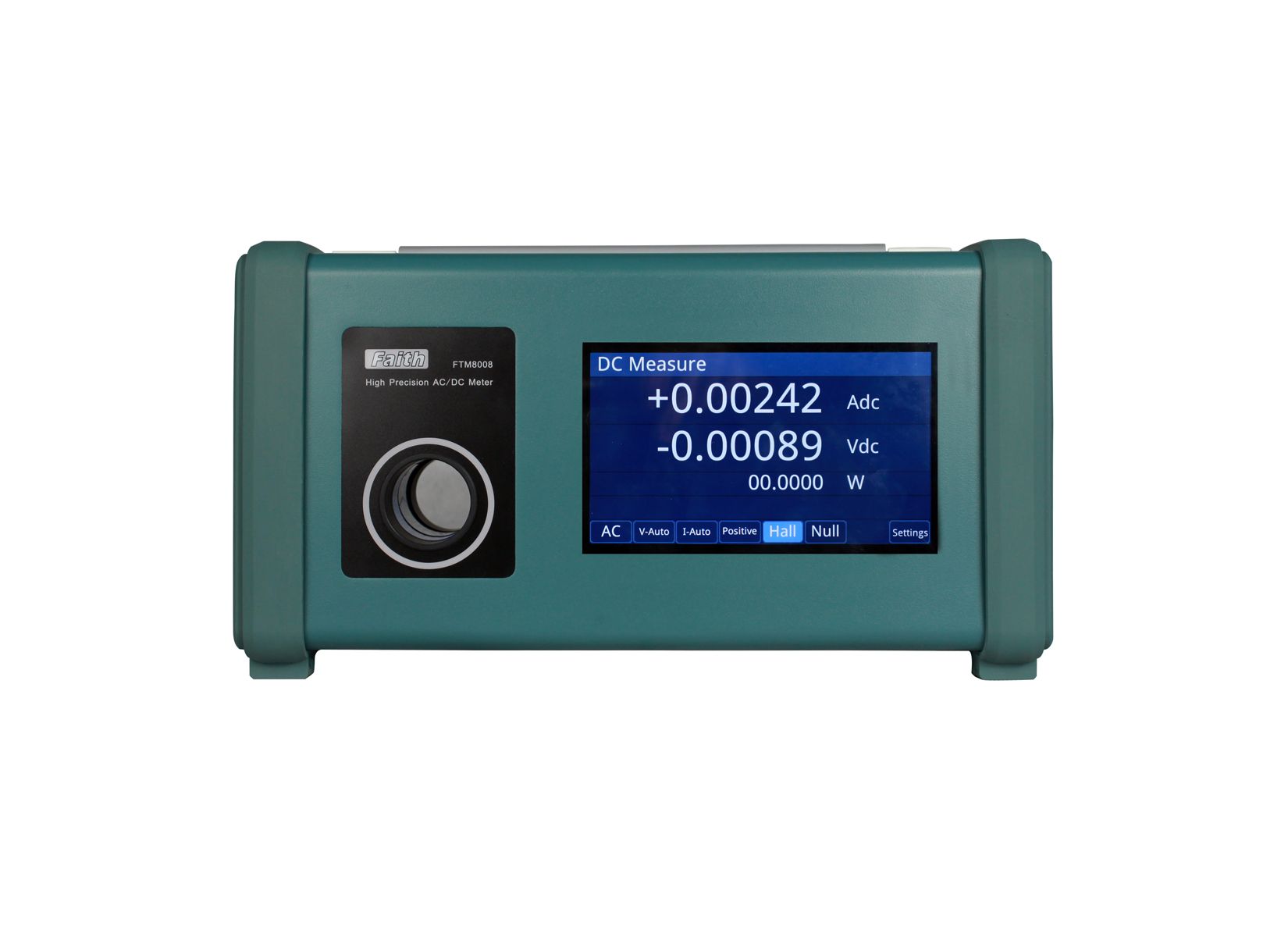

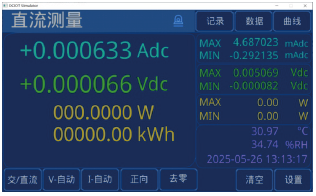

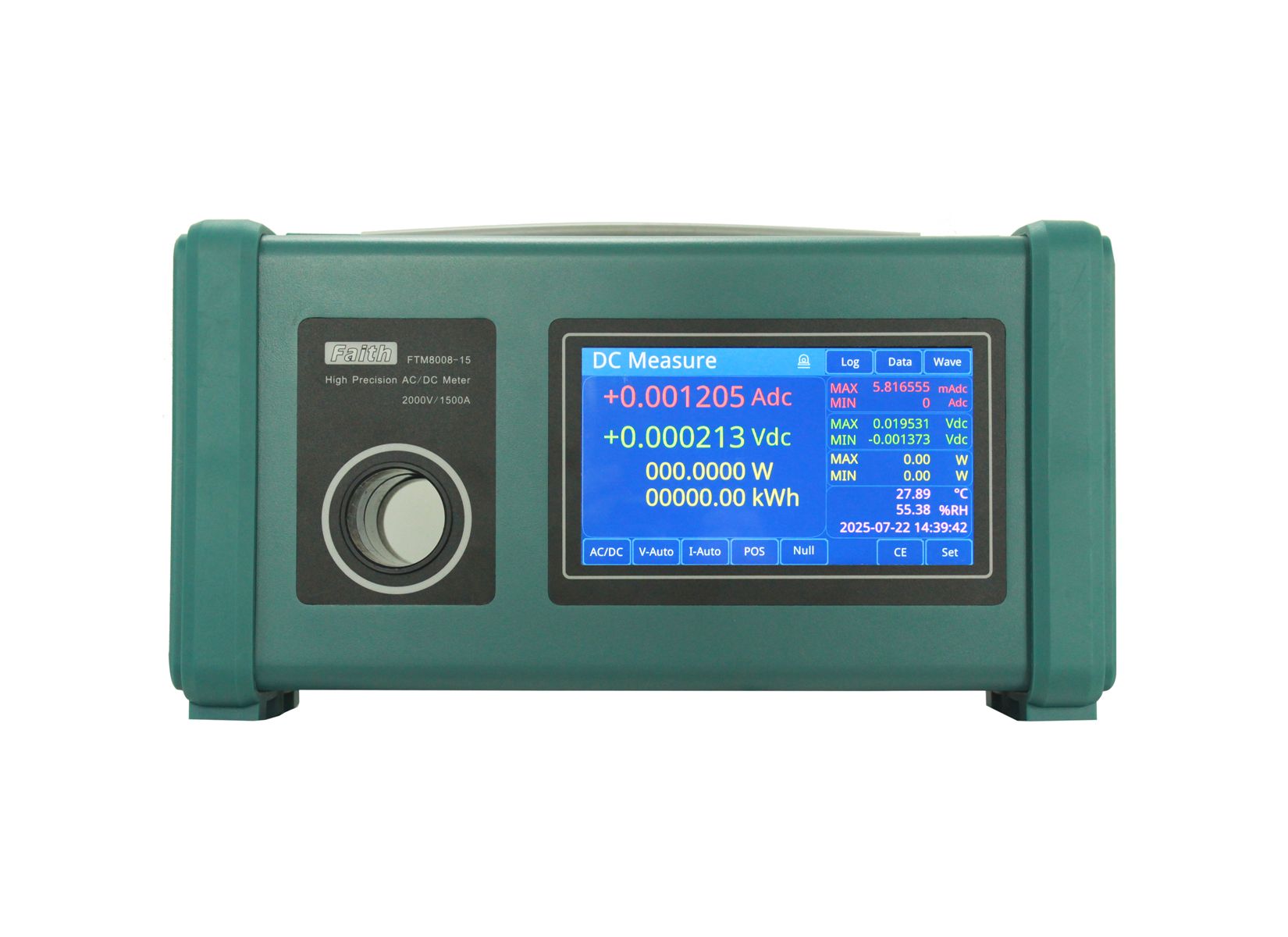

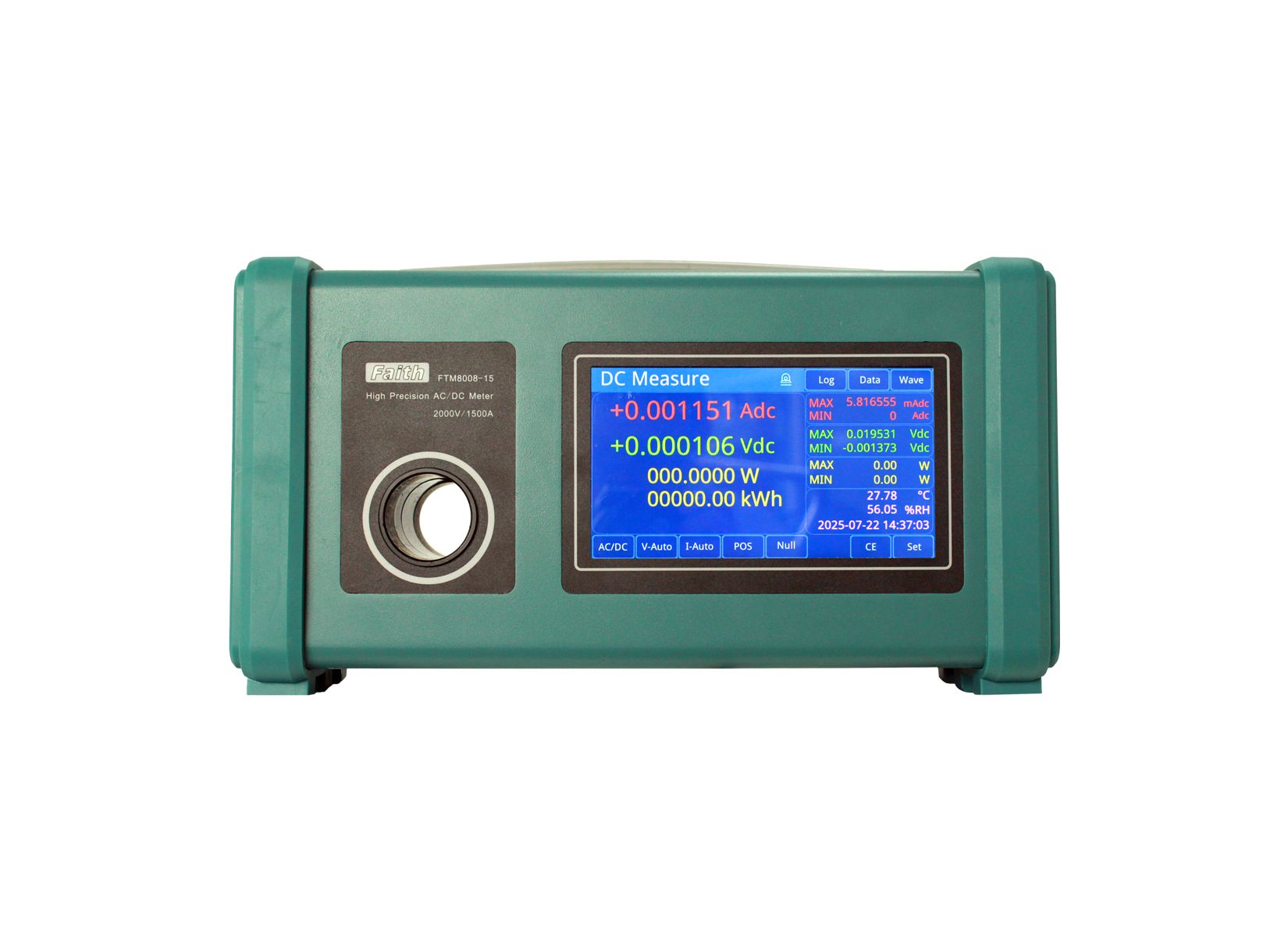

| 主界面显示
FTM8008提供全面的电气参数测量能力，涵盖电压、电流、功率及功耗。其核心优势在于高达7位分辨率的实时数据显示。卓越的精度与刷新率相结合，为客户研发验证、产品测试和能耗评估提供精准数据源。

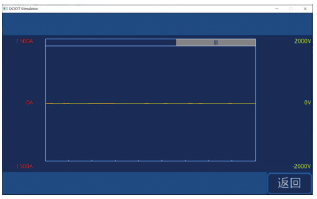

| 曲线显示
FTM8008在测量时实时同步绘制测量曲线，让数据变化一目了然。更智能感知信号幅度，自动切换至最优量程，确保全程精准测量，省去手动调档烦恼，测试又快又准。

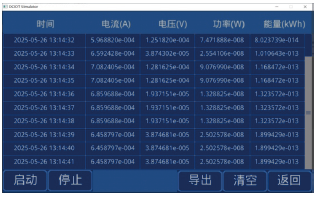

| 数据记录与导出
FTM8008提供数据记录能力。用户可精确控制记录的开始与结束时刻，确保捕获目标数据段。记录数据可通过USB便捷导出为标准化的表格文件（如CSV），完美兼容各类数据分析软件和办公工具。

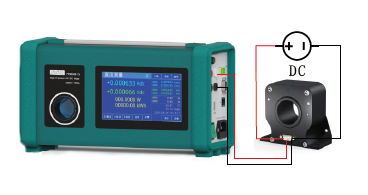

| 外接电流传感器功能
FTM8008可以轻松外接各类电流传感器，测量范围随心扩展。更可在设置中精确设置传感器变比，确保读数精准可靠，完美适配您的专属测试方案。
| 订购信息
产品型号 | 测量范围 | |||
直流电流测量 | 交流电流测量 | 直流电压测量 | 交流电压测量 | |
FTM8008-06 | ±3A/±600A | 3A/424A | ±10V/±100V/±1000V/±2000V | 10V/100V/707V/1414V |
FTM8008-10 | ±3A/±1000A | 3A/707A | ||
FTM8008-15 | ±3A/±1500A | 3A/1060A | ||
| 规格表
型号 | FTM8008-06 | FTM8008-10 | FTM8008-15 | 温度系数/℃(%RD+%FS) | |||
直流测量 | 电压 | 测量精度 | ±10V | 0.004%+0.006%F.S. | 0.0002%+0.0003% | ||
±100V | 0.004%+0.006%F.S. | 0.0002%+0.0003% | |||||
±1000V | 0.004%+0.006%F.S. | 0.0002%+0.0003% | |||||
±2000V | 0.004%+0.01%F.S. | 0.0002%+0.0003% | |||||
电流 | 量程1 | 测量范围 | ±30mA | - | |||
测量精度 | 0.004%+0.008%F.S. | 0.0002%+0.0006% | |||||
量程2 | 测量范围 | ±300mA | - | ||||
测量精度 | 0.004%+0.006%F.S. | 0.0002%+0.0006% | |||||
量程3 | 测量范围 | ±3A | - | ||||
测量精度 | 0.004%+0.006%F.S. | 0.0002%+0.0006% | |||||
量程4 | 测量范围 | ±60A | ±60A | ±75A | - | ||
测量精度 | 0.008%+0.008%F.S. | 0.0002%+0.0006% | |||||
量程5 | 测量范围 | ±600A | ±600A | ±750A | - | ||
测量精度 | 0.008%+0.006%F.S. | 0.0002%+0.0006% | |||||
量程6 | 测量范围 | - | ±1000A | ±1500A | - | ||
测量精度 | 0.008%+0.006%F.S. | 0.0002%+0.0006% | |||||
交流测量 | 电压测量精度（真有效值）*2 | 10V | 0.05%+0.05%F.S. | 0.0006%+0.001% | |||
100V | 0.0006%+0.001% | ||||||
707V | 0.0006%+0.001% | ||||||
1414V | 0.05%+0.1%F.S. | 0.0006%+0.001% | |||||
电流（真有效值）*2 | 量程1 | 测量范围 | 30mA | - | |||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程2 | 测量范围 | 300mA | - | ||||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程3 | 测量范围 | 3A | - | ||||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程4 | 测量范围 | 60A | 60A | 75A | - | ||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程5 | 测量范围 | 424A | 600A | 750A | - | ||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程6 | 测量范围 | - | 707A | 1060A | - | ||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
频率测量 | 频率测量范围 | 10Hz～400Hz | |||||
频率测量精度 | 0.03% | ||||||
分辨率 | 0.01Hz | ||||||
其他参数 | |||||||
工作电压 | AC100V～240V，50Hz/60Hz | ||||||
工作温度 | 10℃～40℃ | ||||||
通讯接口 | RS485、RS232、LAN（TCP/IP）、CAN | ||||||
通讯协议 | Modbus、CAN-Open | ||||||
相对湿度 | <70%RH，无腐蚀性气体 | ||||||
重量 | 4.3kg | ||||||
尺寸 | 347（W）*122（D）*182（H）mm | ||||||
型号 | FTM8008-06 | FTM8008-10 | FTM8008-15 | 温度系数/℃(%RD+%FS) | |||
直流测量 | 电压 | 测量精度 | ±10V | 0.004%+0.006%F.S. | 0.0002%+0.0003% | ||
±100V | 0.004%+0.006%F.S. | 0.0002%+0.0003% | |||||
±1000V | 0.004%+0.006%F.S. | 0.0002%+0.0003% | |||||
±2000V | 0.004%+0.01%F.S. | 0.0002%+0.0003% | |||||
电流 | 量程1 | 测量范围 | ±30mA | - | |||
测量精度 | 0.004%+0.008%F.S. | 0.0002%+0.0006% | |||||
量程2 | 测量范围 | ±300mA | - | ||||
测量精度 | 0.004%+0.006%F.S. | 0.0002%+0.0006% | |||||
量程3 | 测量范围 | ±3A | - | ||||
测量精度 | 0.004%+0.006%F.S. | 0.0002%+0.0006% | |||||
量程4 | 测量范围 | ±60A | ±60A | ±75A | - | ||
测量精度 | 0.008%+0.008%F.S. | 0.0002%+0.0006% | |||||
量程5 | 测量范围 | ±600A | ±600A | ±750A | - | ||
测量精度 | 0.008%+0.006%F.S. | 0.0002%+0.0006% | |||||
量程6 | 测量范围 | - | ±1000A | ±1500A | - | ||
测量精度 | 0.008%+0.006%F.S. | 0.0002%+0.0006% | |||||
交流测量 | 电压测量精度（真有效值）*2 | 10V | 0.05%+0.05%F.S. | 0.0006%+0.001% | |||
100V | 0.0006%+0.001% | ||||||
707V | 0.0006%+0.001% | ||||||
1414V | 0.05%+0.1%F.S. | 0.0006%+0.001% | |||||
电流（真有效值）*2 | 量程1 | 测量范围 | 30mA | - | |||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程2 | 测量范围 | 300mA | - | ||||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程3 | 测量范围 | 3A | - | ||||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程4 | 测量范围 | 60A | 60A | 75A | - | ||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程5 | 测量范围 | 424A | 600A | 750A | - | ||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
量程6 | 测量范围 | - | 707A | 1060A | - | ||
测量精度 | 0.1%+0.04%F.S. | 0.001%+0.0015% | |||||
频率测量 | 频率测量范围 | 10Hz～400Hz | |||||
频率测量精度 | 0.03% | ||||||
分辨率 | 0.01Hz | ||||||
其他参数 | |||||||
工作电压 | AC100V～240V，50Hz/60Hz | ||||||
工作温度 | 10℃～40℃ | ||||||
通讯接口 | RS485、RS232、LAN（TCP/IP）、CAN | ||||||
通讯协议 | Modbus、CAN-Open | ||||||
相对湿度 | <70%RH，无腐蚀性气体 | ||||||
重量 | 4.3kg | ||||||
尺寸 | 347（W）*122（D）*182（H）mm | ||||||
