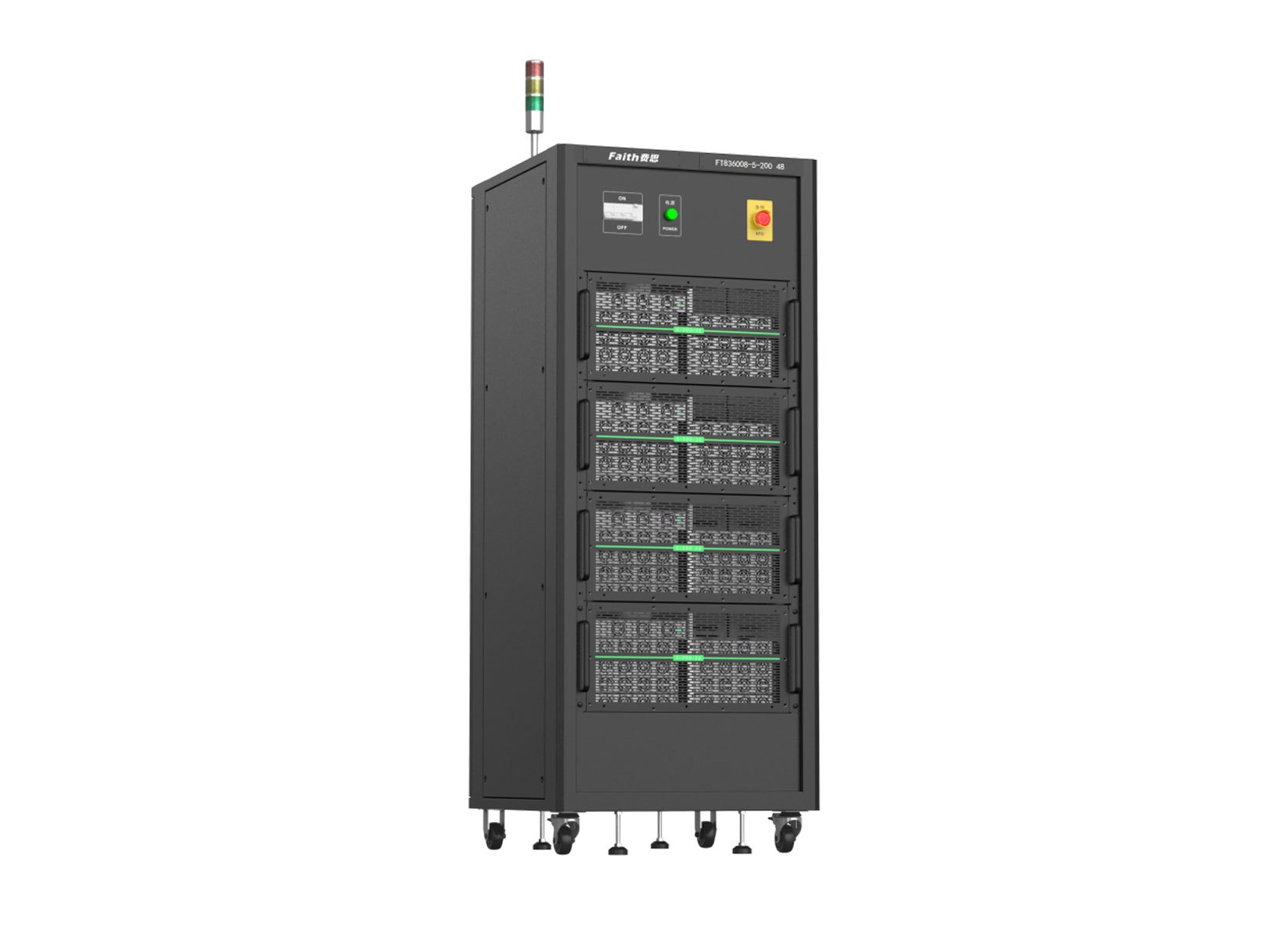

FT8360系列多通道电池充放电设备

FT8360系列电池充放电设备是专为高电流/高功率性能测试而开发的专业充放电测试设备。适合于大容量锂离子电池和锂离子电容器的性能测试评估、循环寿命验证、产品型号选择等用途。

FT8360系列产品采用最新技术方案，具有能量转换效率高、电压电流精度高、电流动态响应快、多电流量程电流自动分档、设备功率密度高、设备使用安全因数高等特点。可回馈式大电流循环寿命测试凸显设备能源转换效率的重要性，不仅降低电力需求，同时降低大量热量产生。能为实验室降低配电需求，节省运转电力和空调成本，提高实验场地利用率。

在使用安全性方面，FT8360系列每个通道都有多重保护。独立回路都用冗余检测，防止单一器件失效时电池电芯过电压，强化实验室安全。此外，针对电池上料下料过程中出现人为不可避免接线串线，系统也会自动识别保护，将不可避免的人为因素排除掉。

京东店铺

天猫店铺

| 简述

| 特点

模块化设计，每个模块为独立的通道；
每个通道可检测不同型号的电池，并完全独立工作于不同的模式，互不影响；
测量精度高，电压、电流精度为0.03%F.S.；
具备多电流量程，可自动切换量程；
具备快速电流响应，响应时间≤3ms；
放电能量可回收，效率最高80%；
高速数据记录，间隔时间10ms；
具备多通道并联功能，并联电流可达2400A；
通道有完备的软、硬件多级保护。
可整合多功能记录器与恒温/湿箱；
专业测试软件，支持数据报表与数据分析。

| 应用领域

电池（电芯）生产；
电池研究测试；
电池品质测试；
工况模拟测试；
电池梯次回收等。

| 高精度测量

FT8360系列精度高，电压分辨率低至0.1mV，电压测量精度为0.03%F.S.。电流测量精度为0.03%F.S.。更高的测量精度能为测试提供更精确、更有效的数据。

| 能量回馈

FT8360系列产品具备回馈式负载功能，可将被测电池的放电能量回馈至工厂内网直接利用，而不是以热能的方式耗散掉。其能量回馈转换效率高达80%，不仅可以极大的降低用户的用电成本，而且可以避免使用空调及其他制冷系统，减少噪音。

| 电流快速响应

FT8360系列可实现电流的快速响应。-90%～+90%之间的响应时间在3ms以内。快速的电流响应能力可更精准的模拟实际工况。

| 多电流量程自动切换

为了实现更高的电流测量精度，FT8360系列具备多个电流量程，且各电流量程之间可实现自动切换。

| 10ms数据采集间隔

FT8360系列具备高速数据采集能力，可实现10ms的采集时间间隔，捕捉测试数据的瞬态变化。

| 电脑图形化操作软件

FT8360系列提供了一款上位机测试软件，可以实现测试工步编辑、集中控制、实时读取测试数据、生成图像、导出报表、打印报告等，方便用户使用。

| 订购信息

通道数	型号	规格
16CH	FT836016-5-60	5V/±60A
16CH	FT836016-5-100	5V/±100A
8CH	FT836008-5-200	5V/±200A
8CH	FT836008-5-300	5V/±300A
4CH	FT836004-5-600	5V/±600A
2CH	FT836002-5-1200	5V/±1200A

| 选购信息-1

产品类型	型号	尺寸（WHD）mm	备注
机柜	FT8360-CAB19	7201900750	可安装4台单机
机柜	FT8360-CAB13	7201300750	可安装2台单机

| 选购信息-2

产品类型	型号	电压	压力	温度测量
辅助测量通道	FT8360-AUX01	2CH	2CH	6CH
		备注：	辅助电压测量通道：2CH，范围：-8V～8V，采样周期：10ms，精度：±1.5mV（25℃±10℃）；
			辅助压力测量通道：2CH,范围：0-10T/0-3mV/V，精度：＜0.2%F.S.（25℃±10℃）；
			辅助温度测量通道：6CH（NTC热电阻），范围：-40℃～125℃，精度：±0.5℃；

双向电源型号	FT836016-5-60	FT836016-5-100	FT83608-5-200	FT83608-5-300	FT836004-5-600	FT836002-5-1200
通道数	16CH	16CH	8CH	8CH	4CH	2CH
电压范围	充电0V～5V，放电1V～5V
电压分辨率	0.1mV（24bit）
电压精度	±0.03%F.S.@25℃±10℃
充放电电流范围	±60A	±100A	±200A	±300A	±600A	±1200A
电流分辨率	0.1mA（24bit）
电流档位	±30A/±60A	±30A/±50A/±100A	±60A/±100A/±200A	±50A/±200A/±300A	±100A/±400A/±600A	±200A/±800A/±1200A
电流精度	±0.03%F.S.@25℃±10℃
功率精度	±0.05%F.S.@25℃±10℃
功率分辨率	1mW
主通道最快取样时间	10ms
电流响应时间	＜3ms（10%～±90%F.S.，电池负载）
电流切换时间	＜5ms（-90%FS～+90%F.S.，电池负载）
充电效率	81%(2V-4.2V电池电压最高效率)，85%（5V电池电压最高效率）
放电效率	79%(2V-4.2V电池电压最高效率)，82%（5V电池电压最高效率）
硬件保护	电池反接保护、串线保护、短路保护、接触不良检测的保护功能
软件保护	设定安全保护条件，包括：电压上限和下限、电流上限和下限、容量上限、延时时间、工步时间、温度、压力、温箱水冷条件等。具有脱机测试功能，掉电数据保护（保存当前工步数据），来电续接保护，电压趋势异常保护，电压波动异常保护等
充电模式	恒流、恒压、恒流恒压、恒功率、限值跟随
截止条件	电压、电流、工步时间、容量、温度、压力、自定义变量
放电模式	恒流、恒功率、恒阻、恒流恒压、限值跟随
截止条件	电压、电流、工步时间、容量、温度、压力、自定义变量
其他模式	模拟工况、直流内阻测试、脉冲、温箱配置、搁置、循环、暂停
循环嵌套	具有嵌套循环功能，最少支持 5 层嵌套
辅助电压保护通道	精度±1mV(25℃+10℃)，10ms采样速率，-8V～8V，漏电流＜0.03uA,输入阻抗＞200MΩ，每个主通道配置一个
辅助压力保护通道	精度＜0.2%F.S.(25℃±10℃),0～10T/0～3mV/V,每个主通道最多配置一个
辅助温度保护通道（NTC或热电偶二选一）	（NTC型）精度±0.5℃(25℃+20℃)，-40℃～125℃，500ms采样速率，每个主通道最多配置4个NTC温度检测
	（热电偶型）精度±1℃(25℃+20℃)，-70℃～250℃，500ms采样速率，每个主通道最多配置3个K型或T型热电偶
机械尺寸（宽高深）	630mm278mm520mm
机械重量	＜65kg

通道数	型号	规格
16CH	FT836016-5-60	5V/±60A
16CH	FT836016-5-100	5V/±100A
8CH	FT836008-5-200	5V/±200A
8CH	FT836008-5-300	5V/±300A
4CH	FT836004-5-600	5V/±600A
2CH	FT836002-5-1200	5V/±1200A

产品类型	型号	尺寸（WHD）mm	备注
机柜	FT8360-CAB19	7201900750	可安装4台单机
机柜	FT8360-CAB13	7201300750	可安装2台单机

产品类型	型号	电压	压力	温度测量
辅助测量通道	FT8360-AUX01	2CH	2CH	6CH
		备注：	辅助电压测量通道：2CH，范围：-8V～8V，采样周期：10ms，精度：±1.5mV（25℃±10℃）；
			辅助压力测量通道：2CH,范围：0-10T/0-3mV/V，精度：＜0.2%F.S.（25℃±10℃）；
			辅助温度测量通道：6CH（NTC热电阻），范围：-40℃～125℃，精度：±0.5℃；

电池（电芯）生产；
电池研究测试；
电池品质测试；
工况模拟测试；
电池梯次回收等。

用户使用手册

合格证

保修卡
