| 简述

FT-SAS太阳能光伏矩阵仿真软件是Faithtech电源系列配套的光伏测试软件，采用简洁直观的图形化界面，呈现给用户的直观、友好的人机界面。用户可非常容易使用软件去实时输出、量测、显示光伏逆变器的最大功率追踪状况及数值记录。软件内置EN50530、Sandia等5种法规测试程序，方便用户测试光伏逆变器的静态和动态MPPT效能。

| 特点

• 可测试Static&Dynamic MPPT效能；

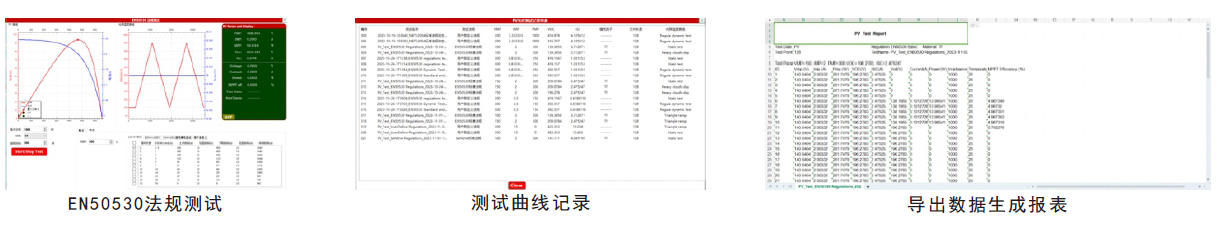

• 内置EN50530、SANDIA、NB/T32004、CGC/GF004、CGC/GF0355种法规测试程序，并生成测试报表；

• 可仿真太阳能面板在屏蔽（云遮）下的I-V曲线；

• 仿真太阳能板不同参数下串并联测试；

• 具备多种太阳能电池（单晶硅电池、多晶硅电池、薄膜电池）的输出特性（Fill Factor）仿真；

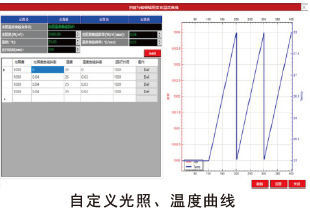

• 可仿真不同温度及光照下的I-V曲线；

• 支持Faithtech多款电源光伏测试，FTP系列、FTG系列、FTP9000系列、FTB9000系列；

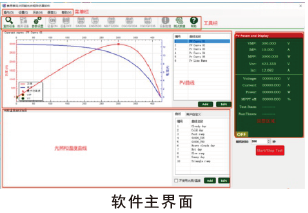

• 图形化的软件操作界面，实时测试并显示光伏逆变器的MPPT状态；

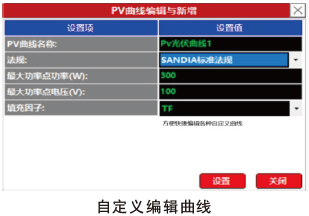

• 可通过Vmp、Pmp、FF、材料、法规等参数点自动编程控制100条I-V曲线；

• 具有100条*128点曲线和编程控制；

• 支持四点法在线切换功能及专业LIST Mode。

| 模拟多种太阳电池的输出特性(FILL FACTOR)

由于太阳能电池利用率不仅与其内部特性有关，还受到天气、季节、温度、照度、云遮、下雨和下雪等因素的影响，在不同的时段会具有不同的I-V特性。因此光伏逆变器必须具备应对策略，实时调整太阳能电池的工作点，使之始终工作在最大功率点附近，这一过程就称之为最大功率点跟踪MPPT。

FT-SAS太阳能电池矩阵仿真软件可以在实验室的测试环境下，去直接模拟各种真实条件下的太阳能电池阵列，从而测试光伏逆变器的静态 & 动态最大功率点追踪效能。

| Static & Dynamic最大功率点追踪效能测试

MPPT追踪效能是光伏逆变器非常重要的规格，光伏逆变器需要内建MPPT机制，实时地追踪太阳电池最大输出功率。因此业内部分组织也定义了一些“标准”的测试形态，以便对不同的逆变器按照相同标准来做比对，对于MPPT效能进行测试和提升。

FT-SAS太阳能电池矩阵仿真软件内置法规EN50530、SANDIA、NB/T32004、NB/T32004、CGC/GF004的MPPT 测试程序，用户可以直接选取适宜的法规，设置对应的Vmp、Pmp、材料等参数、测试运行时间以及运行最大功率的百分比，屏幕上会显示I-V 曲线和实时追踪过程，验证光伏逆变器的最大功率点追踪机制(MPPT)效能,并记录测试追踪过程的数据，生成报表。

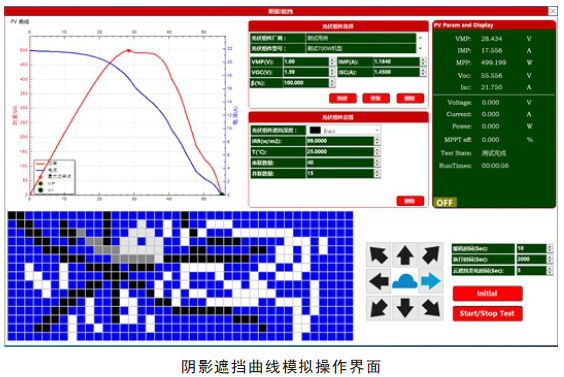

| 阴影遮挡I-V曲线模拟（Shadow Mode）

FT-SAS太阳能电池矩阵仿真软件可以让用户完成不同云遮挡下的太阳能电池矩阵输出模拟，测试并实时追踪光伏逆变器在连接组串情境下最大功率和效能测试。根据不同的 Supplier提供多种 Module 供用户选择，用户也可以自行建立PV module。可以自定义云遮的光照强度及温度参数，设定电池板串、并联数量及动态遮挡变化移动方向、初始化时间、总运行时间及改变移动云的时间。
