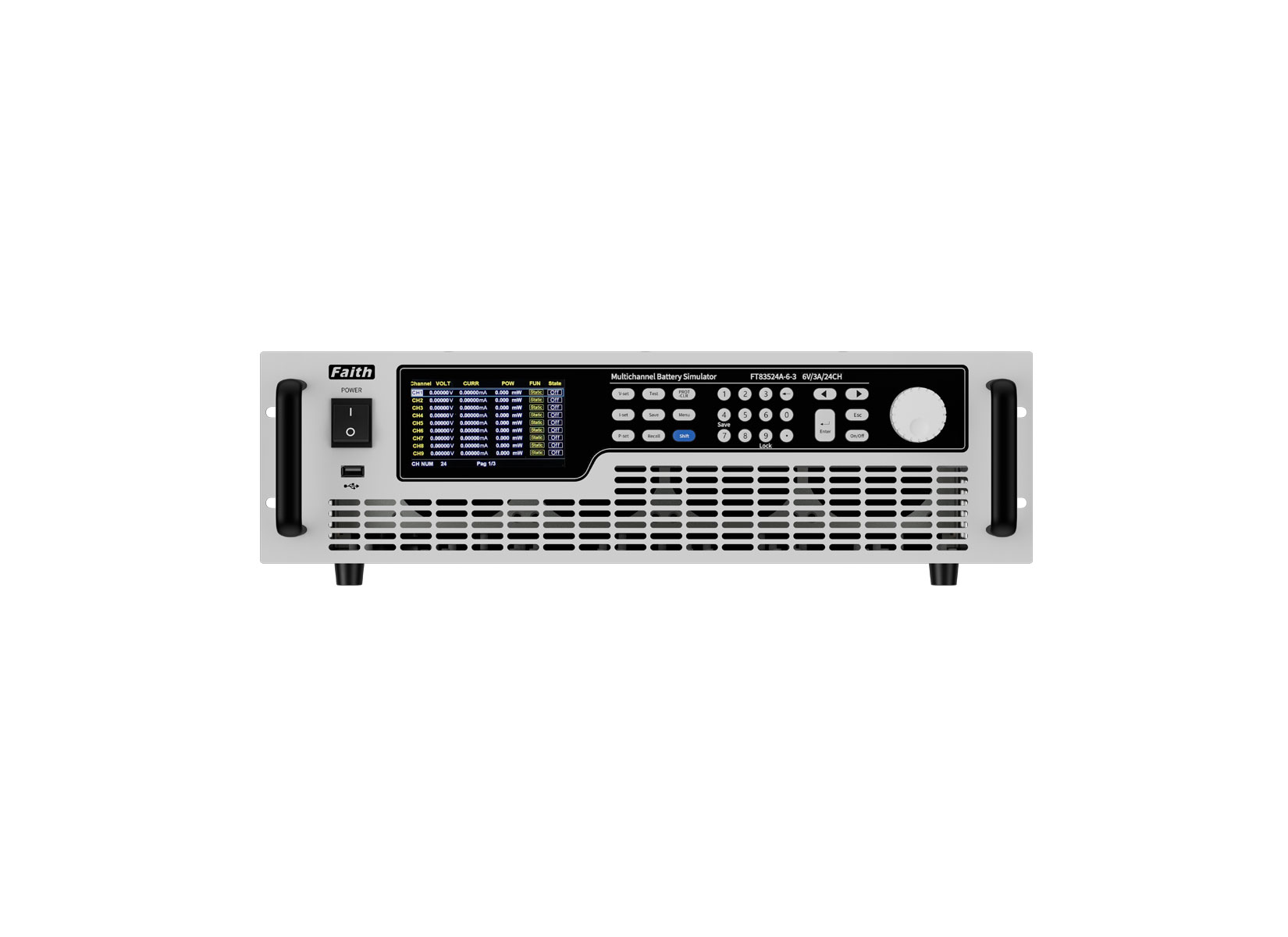

| 简述
FT9350系列电池综合模拟器是一款高精度、多通道电池模拟器，由电池模拟器及各种模块组成。FT9350系列采用模块化，多合一设计，不仅可以模拟单电池、电芯的特性，还支持故障模拟，36CH的热电阻温度模拟及电池包总电压、总电流混合信号模拟等。
FT9350电池模拟器模块电压精度高达0.01%F.S.，支持μA级电流测量，单机多达36个通道，且通道间相互隔离，方便多通道串联使用。温度模拟模块，最多支持36CH，电阻范围：0Ω～16MΩ，编程精度高达0.1%。

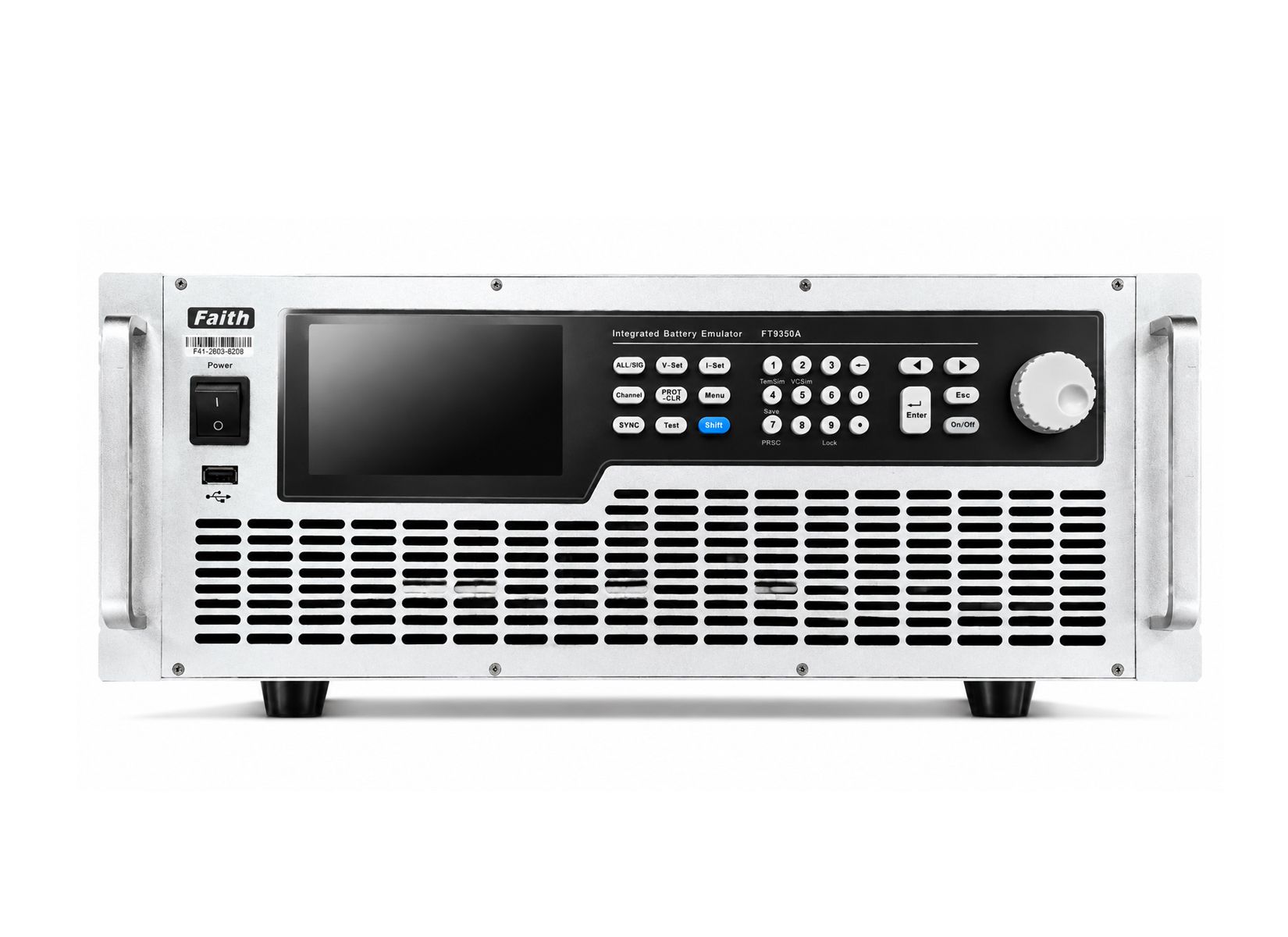

FT9350系列采用标准19英寸机箱，4U高度，并提供了LAN、RS485和CAN通讯接口，方便集成到研发和自动化测试平台，也可单独使用。
| 特点
| 模块化、多合一、易扩展
FT9350系列作为电池综合模拟平台，可支持多种类型的功能模块。单机能集成电池模拟器模块，温度模拟器模块，故障模拟模块，电压模拟模块及总电流信号模拟模块。标准4U/19”机箱，可实现36CH单体电芯模拟+36CH故障模拟+36CH温度模拟，极大节约了测试设备的空间。
| 订购信息
产品（1）电芯综合模拟器
名称 | 通道数 | 型号 | 说明 |
单向 | 双向 |
电芯综合模拟器 | 12CH | FT935112A-6-1 | FT935212A-6-1 | 单向为6V/1A，双向为6V/±1A |
FT935112A-6-5 | FT935212A-6-5 | 单向为6V/5A，双向为6V/±5A |
18CH | FT935118A-6-1 | FT935218A-6-1 | 单向为6V/1A，双向为6V/±1A |
FT935118A-6-5 | FT935218A-6-5 | 单向为6V/5A，双向为6V/±5A |
24CH | FT935124A-6-1 | FT935224A-6-1 | 单向为6V/1A，双向为6V/±1A |
FT935124A-6-5 | FT935224A-6-5 | 单向为6V/5A，双向为6V/±5A |
33CH | FT935133A-6-1 | FT935233A-6-1 | 单向为6V/1A，双向为6V/±1A |
FT935133A-6-5 | FT935233A-6-5 | 单向为6V/5A，双向为6V/±5A |
36CH | FT935136A-6-1 | FT935236A-6-1 | 单向为6V/1A，双向为6V/±1A |
FT935136A-6-5 | FT935236A-6-5 | 单向为6V/5A，双向为6V/±5A |
产品（2）温度模拟器产品
名称 | 通道数 | 型号 | 说明 |
温度模拟器 | 18CH | FT93508A-18 | 1Ω～16MΩ，分辨率：1Ω |
36CH | FT93508A-36 | 1Ω～16MΩ，分辨率：1Ω |
产品（3）总压总流混合模拟器
名称 | 型号 | 通道数 | 说明 |
总压总流混合模拟器 | FT93505A-1500 | 1CH电压/1CH电流信号 | 电压范围：±1500V/100mA，电流传感器信号模拟范围：±5V/±200mV/±200mA |
FT93505A-2500 | 1CH电压/1CH电流信号 | 电压范围：±2500V/60mA，电流传感器信号模拟范围：±5V/±200mV/±200mA |
| 选购信息
选购件1
名称 | 型号 | 说明 |
测试电线 | FT9350-TL05A | 5A测试线/线长1.5米 |
温度模拟器测试线 | FT9350-18-TL02A | 18CH/线长2米。1根（18CH用）/2根（36CH用） |
电芯综合模拟器规格表-1
型号 | FT935133A-6-1 | FT935133A-6-5 | FT935233A-6-1 | FT935233A-6-5 |
电流方向 | 单向 | 双向 |
通道数 | 33CH | 33CH |
电压 | ±6V | ±6V |
电流 | ±1A | ±5A | ±1A | ±5A |
功率 | 6W | 30W | 6W | 30W |
输入阻抗 | ≥3GΩ | ≥3GΩ |
吸收能量 | 无 | 不超过最大功率 |
最大串联连接 | 最大串联输出电压不超过1000V，主机间可以串联 |
电压参数 | 输出范围 | 0～6.12V | 0～6.12V |
输出精度(23±5℃) | 0.5mV | 0.5mV |
分辨率 | 0.1mV | 0.1mV |
测量精度(23±5℃) | 0.5mV | 0.5mV |
分辨率 | 0.1mV | 0.1mV |
上升时间 | ≤1ms | ≤1ms |
温度系数 | 25ppm/℃ | 25ppm/℃ |
电流参数(三量程) |
量程1 | 输出范围 | -1～1A | -5～5A | -1～1A | -5～5A |
测量精度(23±5℃) | 0.05%+0.5mA | 0.05%+2.5mA | 0.05%+0.5mA | 0.05%+2.5mA |
分辨率 | 0.1mA | 0.5mA | 0.1mA | 0.5mA |
量程2 | 输出范围 | -100～100mA | -100～100mA |
测量精度(23±5℃) | 0.05%+500uA | 0.05%+500uA |
分辨率 | 10uA | 10uA |
量程3 | 输出范围 | -1～1mA | -1～1mA |
测量精度(23±5℃) | 0.05%+0.5uA | 0.05%+0.5uA |
分辨率 | 0.1uA | 0.1uA |
温度系数 | 50ppm/℃ | 50ppm/℃ |
接线方式 | PCB焊接端子/四线制接线 | PCB焊接端子/四线制接线 |
采样频率 | 20Hz | 20Hz |
故障模拟 | 正极断路、负极断路、输出短路、极性反接 |
其他特性 |
通讯接口 | LAN、RS485、CAN |
通讯协议 | SCPI、Modbus、CANOPEN |
传输协议 | TCP/IP |
输入电压 | 单相，200～240Vac，50/60Hz |
工作温度 | 0～40℃ |
存储温度 | -25℃～60℃ |
工作湿度 | 20%rh～85%rh（无结露现象） |
存储湿度 | ＜90%rh（无结露现象） |
使用环境 | 海拔＜2000m，室内使用 |
尺寸 | 436（W）*604（D）*177（H） mm |
重量 | 20kg |
温度模拟器规格表-2
型号 | FT93508A-18 | FT93508A-36 |
单卡通道数量 | 18CH | 36CH |
分辨率 | 1Ω | 1Ω |
阻值范围 | 1Ω~16MΩ | 1Ω~16MΩ |
其他参数 |
电阻精度 | 1Ω~1MΩ | 0.1%±1Ω |
1MΩ~10MΩ | 0.2%±1Ω |
10MΩ以上 | 1%±1Ω |
单电阻功率 | 0.25W |
电阻温漂 | 50ppm |
温度范围 | 23℃±5℃ |
配置方式 | 按需单点写入 |
每通道配置时间 | 10ms |
*注：通道精度来源于电阻本身的精度、继电器导通路径的内阻、通道内走线的阻值与温度偏移阻值之和。
总压总流混合模拟器规格表-3
型号 | FT93505A-1500 | FT93505A-2500 |
电压 | -1500V-1500V | -2500V-2500V |
电流 | -100mA～100mA | -60mA～60mA |
功率 | 150W | 150W |
电压设定分辨率 | 100mV |
电压设定精度(23±5℃) | 0.05F.S. |
电压回读分辨率 | 10mV |
电压回读精度(23±5℃) | 0.05F.S. |
电压纹波(20Hz-20MHz) | 1.2Vp-p | 2.5Vp-p |
电流设定分辨率 | 10uA |
电流设定精度(23±5℃) | 0.1%+0.1%F.S. |
电流回显分辨率 | 10uA |
电流回显精度(23±5℃) | 0.1%+0.1%F.S. |
电流纹波(20Hz-20MHz) | ≤500uArms |
电源调整率 | 电压 | ≤0.01% |
电流 | ≤0.05% |
负载调整率 | 电压 | ≤0.05% |
电流 | ≤0.05% |
电压上升时间（空载） | ≤100ms |
电压上升时间（满载） | ≤200ms |
电压下降时间（空载） | ≤200ms |
电压下降时间（满载） | ≤100ms |
耐压 | 对地AC1500V |
测试端子 | 2Pin香蕉端子 |
电流模拟通道性能参数 |
电压 | 量程 | ±200mV/±5V |
分辨率 | 0.01mV/0.01mV |
精度 | ±0.1mV/±2.5mV |
电流 | 量程 | ±200mA |
分辨率 | 0.01mA |
精度 | ±0.1mA |
采样速率 | 单通道：最大采样速率为20Sps |
通道扫描模式 | 异步循环扫描 |
采集模式 | 按需单点采样、有限点采样、多点连续采样 |
测试端子 | 2Pin端子,5.08mm间距 |
