FTS8600电池保护板(BMS)测试系统
锂电池保护板是锂电池组最重要的组成部分之一，保护板的性能好坏， 直接影响到电池的性能、使用寿命以及安全性。
FTS8600BMS测试系统中所有测试设备均由费思自主研发，整体架构模块化，通讯协议、通讯接口等采用统一标准，便于后期扩展和维护。该系统集成度高、应用覆盖面广，系统采用软、硬件一体化设计且功能丰 富，在保证系统稳定运行的同时，可以快速满足多种类BMS项目测试需求。
锂电池保护板是锂电池组最重要的组成部分之一，保护板的性能好坏， 直接影响到电池的性能、使用寿命以及安全性。
FTS8600BMS测试系统中所有测试设备均由费思自主研发，整体架构模块化，通讯协议、通讯接口等采用统一标准，便于后期扩展和维护。该系统集成度高、应用覆盖面广，系统采用软、硬件一体化设计且功能丰 富，在保证系统稳定运行的同时，可以快速满足多种类BMS项目测试需求。
参考标准
GB/T 38661-2020电动汽车用电池管理系统技术条件
QC/T897-2011电动汽车用电池管理系统技术条件
特点
FTS8600系统包含： 硬件平台+实时管理软件，其中硬件平台包含： 高精度电池模拟器、温度模拟器、总电压模拟单元、充放电电流模拟单元等，主要特点如下:
1. 单体电池电压模拟、单体电池电流模拟、单体电池内阻模拟； 支持电池主动均衡、被动均衡；
2. 支持温度信号模拟、高压系统的绝缘电阻仿真；
3. 电池充放电曲线模拟；SOC曲线模拟；
4. 充放电总电压模拟、充放电总电流模拟；
5. IO信号模拟、霍尔传感器输出模拟、分流器输出模拟；
6. 可选电池单体故障注入功能，包括：输出短路、输出开路、串联在一起的通道间开路、采样线开路
7. 具备测试治具电子化管理功能，高效管控治夹具状况； 内部模块化设计，以及自我检验功能，可靠度高；
8. 支持支持扩展外接标准仪表，客制化；
系统图示

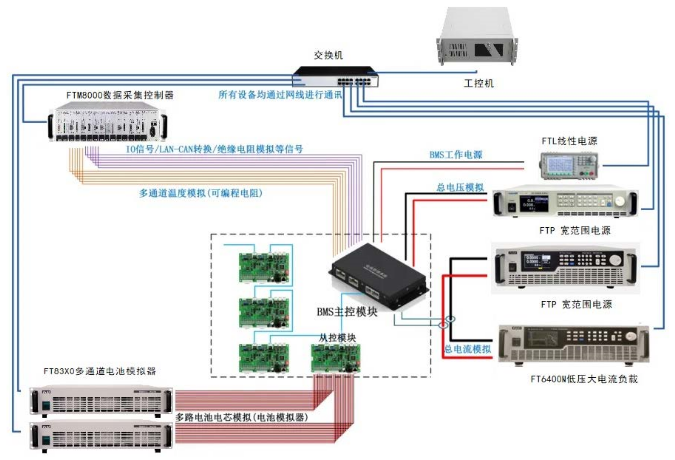

系统架构图
软件界面

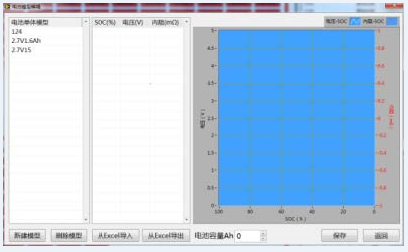

电池模型编辑界面主要满足客户编辑需要模拟的电池模型，包括电池单体模型，电池组模型编辑，温度模型编辑。
实时数据界面
测试方案配置界面用于配置电池模拟器输出电池模型，同时可设置各通道温度模拟信息。
参数配置界面
测试功能
| 序号 | 基本特性测试 | 测试方式 |
| 1 | 开路电压测试 | 1、加载每串电池 2、加载各串电压时，可指定各串上电顺序 3、可测量各单串电压 或 Total 电压 4、量测值比对 IC 读值 |
| 2 | VCC 电压测试 | 1、加载每串电池 2、激活保护板 3、量测 VCC 电压 |
| 3 | 充电功能确认 | 1、加载每串电池 2、设定充电电流 3、确认充电功能与电流 |
| 4 | 放电功能确认 | 1、加载每串电池 2、设定放电电流 3、确认放电功能与电流 |
| 序号 | 保护特性测试 | 测试方式 |
| 1 | PACK 过压测试---POV(Battery pack over Voltage protection) | 支持硬件恢复和软件恢复 |
| 2 | 单节电池过压测试---COV(Battery cell over voltage protection) | 1.具备各串保护点上/下限测试 2.时间精度解析度 0.1mS 3.步进值可调，可视 4.具备保护功能恢复延迟时间检测、抓点检测 |
| 3 | 充电过温保护测试---OTCHG(Over temperature protection) | 1.支持硬件恢复 2.支持充/放电过温度保护测试 |
| 4 | 充电过流 保护测试---OC1CHG | 1.具备各串保护点上/下限测试 2.时间精度解析度 0.1mS 3.步进值可调，可视 4.具备保护功能恢复延迟时间检测、抓点检测 |
| 5 | PACK 电池过放测试---PUV(Battery under voltage protection) | 支持硬件恢复和软件恢复 |
| 6 | 单节电池过放测试---CUV(Battery cell under voltage protection) | 1.具备各串保护点上/下限测试 2.时间精度解析度 0.1mS 3.步进值可调，可视 4.具备保护功能恢复延迟时间检测、抓点检测 |
| 7 | 放电过温保护测试--- OTDHG(Over temperature protection) | 1.支持硬件恢复 2.支持充/放电过温度保护测试 |
| 8 | 放电过流 保护测试---OC1DHG | 1.具备各串保护点上/下限测试 2.时间精度解析度 0.1mS 3.步进值可调，可视 4.具备保护功能恢复延迟时间检测、抓点检测 |
备注：上表仅列举主要可测试项目，设备全部支持的项目不在此处一一列举，用户可另外咨询。
模块型号功能说明
| 名称 | 型号 | 说明 |
| 电池模拟器 | FT8330A | 高精度、多通道（24通道）、单象限可编程电池模拟电源 |
| 电池模拟器 | FT8340A | 高精度、多通道、双象限可编程电池模拟器，均衡测试 |
| 供电电源 | FTL6005 | 60V5A BMS供电电源 |
| 高压可编程电源 | FTP020-1500-3.5 | 0-1500V,总电压模拟 |
| 大电流可编程电源 | FTP065-10-800 | 10V800A,总电流模拟电源 |
| 大电流可编程负载 | FT6420N+ | 20V700A，总电流模拟负载 |
| 可编程电阻卡 | FTM8160A | 绝缘阻抗模拟，范围0-32MΩ |
| 温度模拟器 | FTM8160A | 温度模拟， 范围0-16MΩ |
技术参数
| 指标 | 分类 | 说明 | |
| 单体电池电压参数 | 输出电压范围 | 0～6.12V | 0～15.3V |
| 输出电压精度/分辨率 | 0.01%+1mV/0.1mV | 0.01%+3mV/0.25mV | |
| 测量电压精度/分辨率 | 0.01%+1mV/0.1mV | 0.01%+3mV/0.1mV | |
| 上升时间 | ≤10ms | ||
| 单体电池电流参数 | 输出电流范围（量程1） | -1～1A -3～3A -5～5A | -1～1A -2～2A |
| 测量电流精度 | 0.02%+1mA 0.02%+3mA 0.02%+5mA | 0.02%+1mA 0.02%+2mA | |
| 分辨率 | 0.1mA | ||
| 输出电流范围（量程2） | -1～1mA -1～1mA -1～1mA | -1～1mA -1～1mA | |
| 测量电流精度 | 0.02%+1uA 0.02%+1uA 0.02%+1uA | 0.02%+1uA 0.02%+1uA | |
| 分辨率 | 0.1uA | ||
| 温度模拟 | 温度模拟输出路数 | 2 路(支持外部接点多组扩展） | |
| 温度模拟输出范围 | 1～16M欧 | ||
| 分辨率 | 1欧 | ||
| 精度 | 0.001 | ||
| 总电压模拟参数 | 输出电压范围 | 0～1500V | |
| 输出电压精度 | 0.01%+0.01%fs | ||
| 测量电压精度 | 0.1%+0.1%fs | ||
| 总电流模拟参数 | 输出电流范围 | 0～700A | |
| 输出电流精度 | 0.1%+0.1%fs ；量程：70/700A | ||
| 测量电流精度 | 0.1%+0.1%fs ；量程：70/700A | ||
| 其他特性 | ||
| 耐压（输出相对大地） | 1500VDC | 1500VDC |
| 耐压（通道与通道） | 1500VDC | 1500VDC |
| 通道接线方式 | 航空插头 | 航空插头 |
| 编程响应时间 | ＜10ms | |
| 通讯接口 | LAN/RS485(隔离) | |
| 交流输入电压 | 220VAC±10% | |
| 尺寸（H×W×D） | 88.1mm×482.6mm×521.4mm | |
| 重量 | 10kg | |
