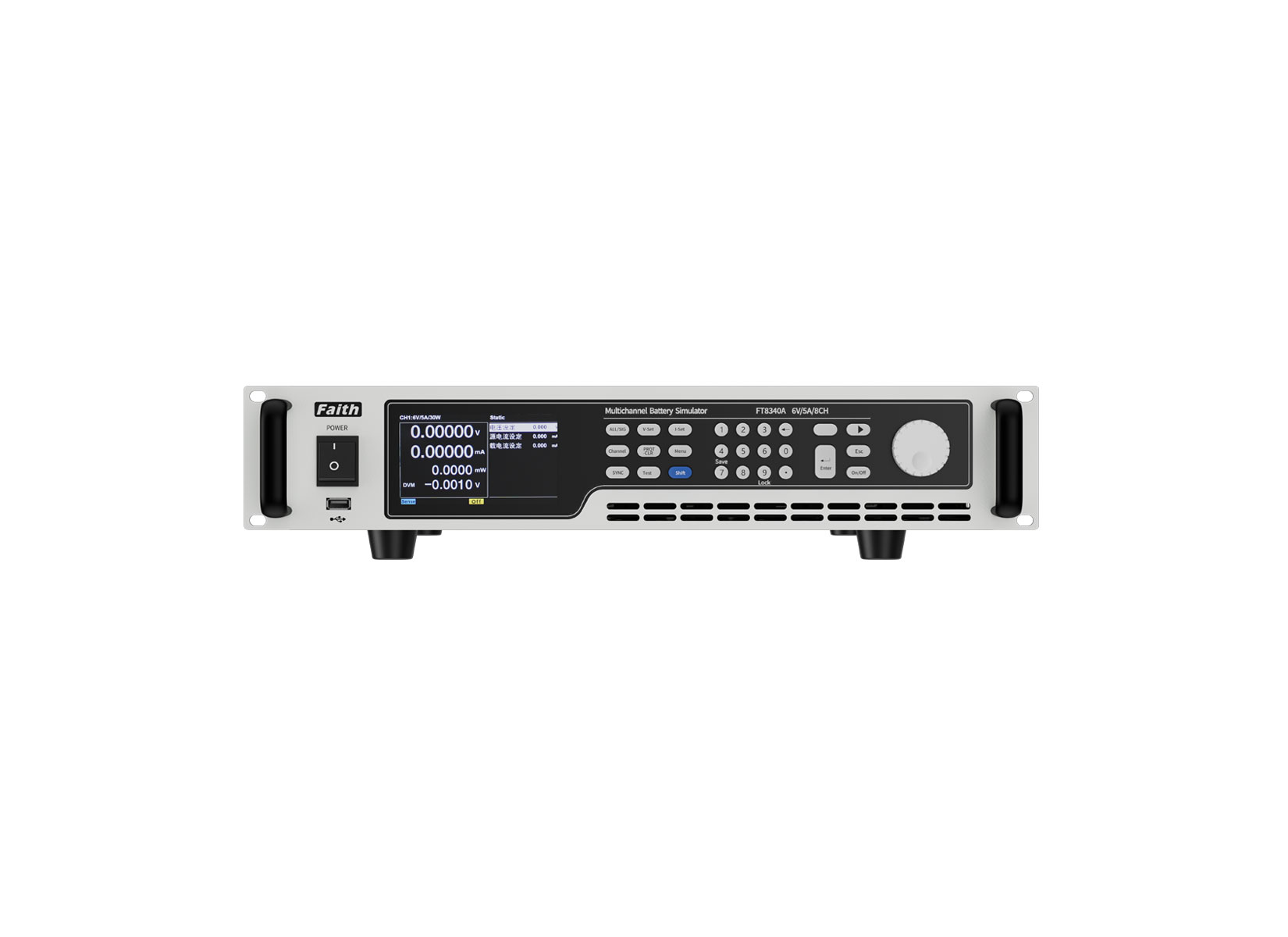

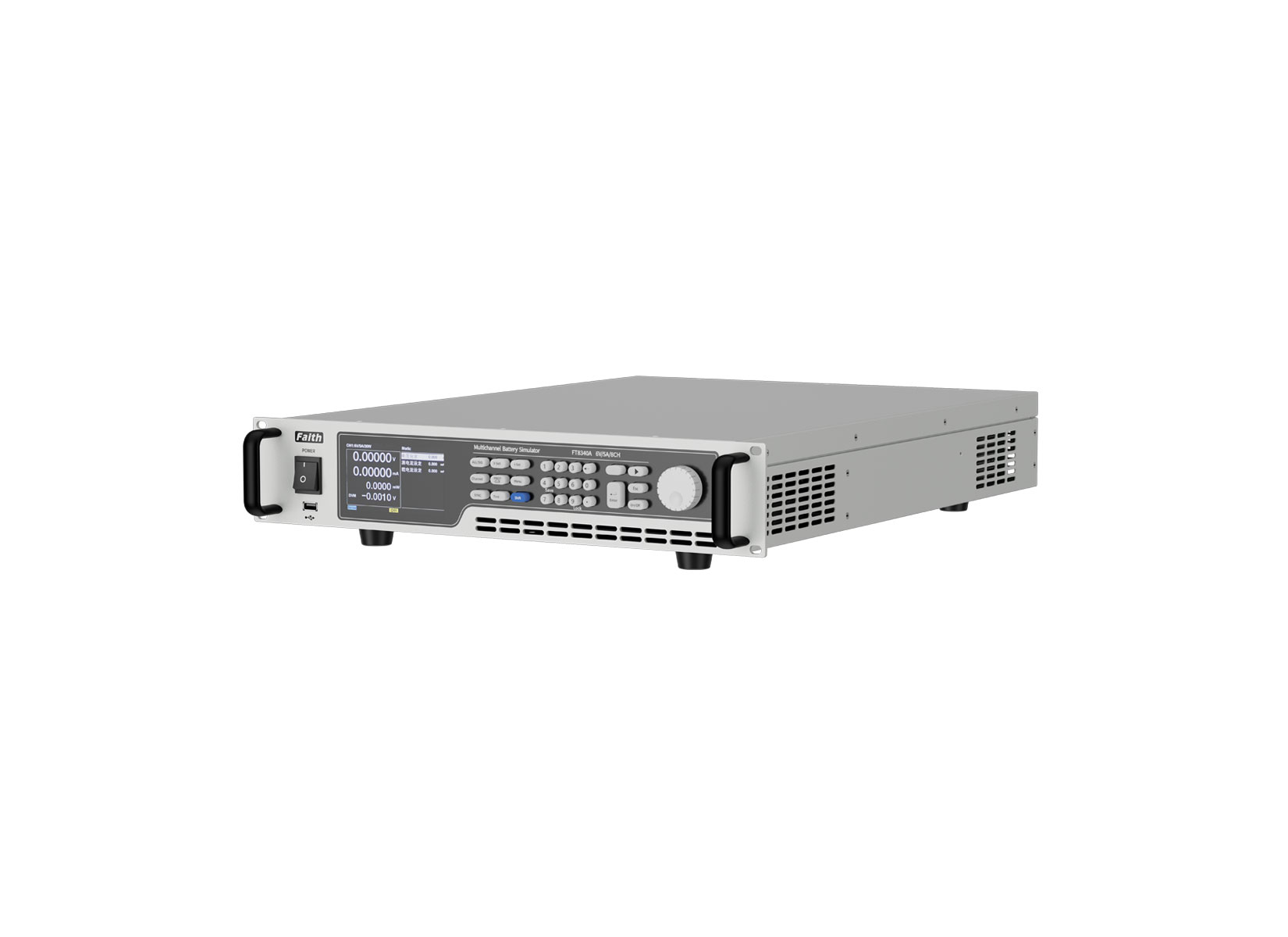

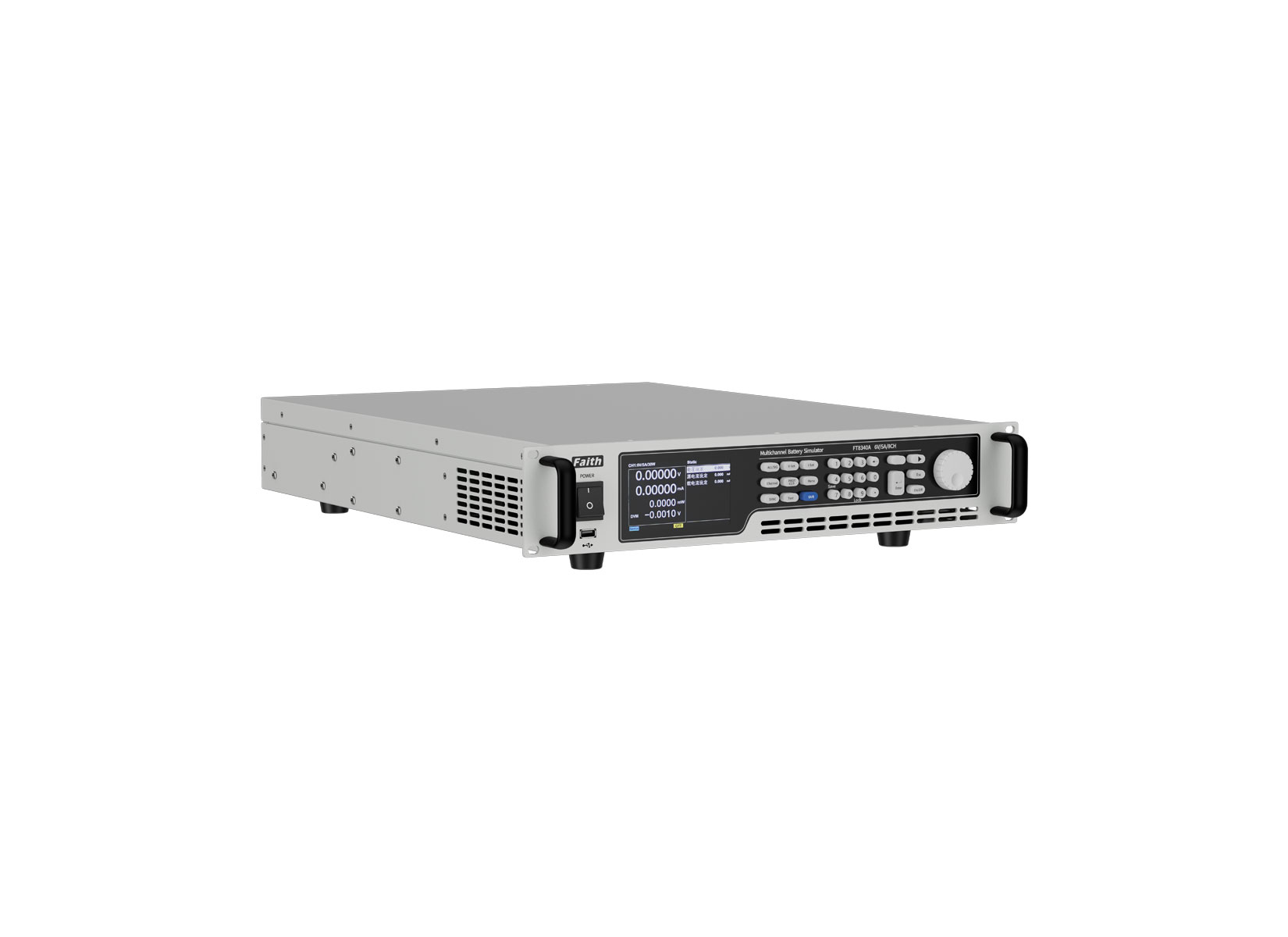

FT8340系列电池模拟器是一款高精度、多通道、四象限可编程电池模拟器。模拟器电流可充可放,支持多种故障模拟,不仅可满足BMS测试需求,还可满足消费类电子产品ATE测试。单机最多12通道,各通道间电气隔离,方便用户串联使用。自带上位机软件操作简单,灵活易用。支持单通道编程操作,多通道编辑操作以及多流程编程操作。

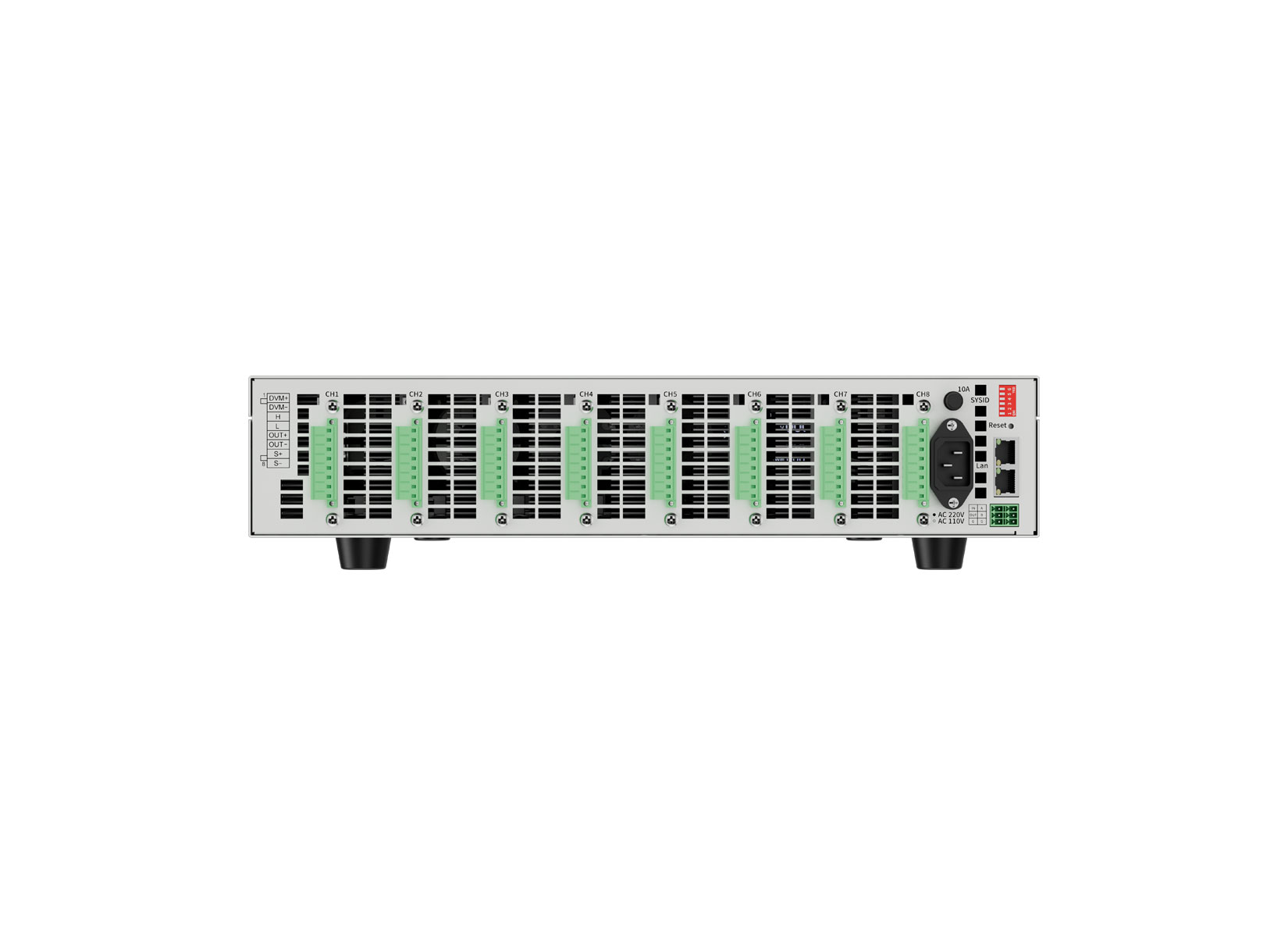

FT8340系列采用标准19英寸机箱,2U高度,并提供了双网口和RS485通讯接口,方便集成到研发和产线自动化测试平台,也可单独使用。
特点
电压范围:±5V/±6V/±15V/±20V;
电流范围:±1A/±2A/±3A/±5A/±10A;
三个电流量程,uA级测量,可进行静态功耗测试;
具备独立的DVM通道,可进行高精度测量;
电压温漂系数小于25ppm/℃;
源、载无缝切换,强大的电池特性模拟功能;
独特的故障模拟功能,模拟电池掉线,短路,反接等;
具备电池模拟功能;
通道间隔离,可多通道串联使用;
专业测试软件,支持数据报表与数据分析;
RS485和双以太网控制接口;
标准19英寸、2U机箱设计,便于机架安装。
应用领域
BMS(电池管理系统)测试;
CMS(超容管理系统)测试;
耳机、手机、平板电脑、电子烟等消费电子测试;
电动工具类产品生产测试;
其他各类电子产品供电测试。
多种电池测试功能
FT8340系列产品具备电源模式,电池模拟,电池充电测试、放电测试,故障模拟等多种电池模拟功能。实现一机多用,精简测试设备,优化测试流程。用户还可以设置电芯参数(SOC、电压、容量、内阻等参数拟合)曲线模拟电池输出,用于测试待检产品。
静态功耗测试
FT8340具备高精度的电压,电流测量。三个电流量程,电流精度高达1μA。通过FT8340为被测产品供电,可直观测试出被测产品在待机状态下静态功耗,筛选出不合格的产品。
故障模拟功能
单机具备最多8个独立输出模拟器通道,每通道内置正/负极短路、正/负极断路、极性反接等功能。通过上位机软件直接控制,省去模拟电池故障的外置矩阵开关部件,为客户节省了空间和宝贵投资。
支持主被动均衡
FT8340系列采用电流双向设计,每通道均支持电流输出和吸入,均衡电流最高5A。用户可自定义电池充放电模型并通过专用上位机进行实时控制,完全满足BMS主动/被动均衡测试要求。
订购信息
通道数 | 型号 | 规格 | 高度 |
8CH | FT83408A-5-10 | 5V/10A/50W,8通道 | 2U |
FT83408A-6-1 | 6V/1A/6W,8通道 | 2U |
FT83408A-6-2 | 6V/2A/12W,8通道 | 2U |
FT83408A-6-3 | 6V/3A/18W,8通道 | 2U |
FT83408A-6-5 | 6V/5A/30W,8通道 | 2U |
FT83408A-15-1 | 15V/1A/15W,8通道 | 2U |
FT83408A-15-2 | 15V/2A/30W,8通道 | 2U |
FT83408A-15-3 | 15V/3A/45W,8通道 | 2U |
FT83408A-15-5 | 15V/5A/75W,8通道 | 2U |
FT83408A-20-1 | 20V/1A/20W,8通道 | 2U |
FT83408A-20-3 | 20V/3A/60W,8通道 | 2U |
FT83408P-20-5 | 20V/5A/75W,8通道 | 2U |
12CH | FT834012A-5-10 | 5V/10A/50W,12通道 | 2U |
FT834012A-6-1 | 6V/1A/6W,12通道 | 2U |
FT834012A-6-2 | 6V/2A/12W,12通道 | 2U |
FT834012A-6-3 | 6V/3A/18W,12通道 | 2U |
FT834012A-6-5 | 6V/5A/30W,12通道 | 2U |
FT834012A-15-1 | 15V/1A/15W,12通道 | 2U |
FT834012A-15-2 | 15V/2A/30W,12通道 | 2U |
FT834012A-15-3 | 15V/3A/45W,12通道 | 2U |
FT834012A-15-5 | 15V/5A/75W,12通道 | 2U |
FT834012A-20-1 | 20V/1A/20W,12通道 | 2U |
FT834012A-20-3 | 20V/3A/60W,12通道 | 2U |
FT834012A-20-5 | 20V/5A/75W,12通道 | 2U |
选购信息
名称 | 型号或规格 | 说明 |
测试电线 | FT8340-TL03A | 3A测试线/线长1.5米 |
测试电线 | FT8340-TL10A | 10A测试线/线长1.5米 |
组件 | 型号 | 规格 | 型号 | 规格 |
电池模拟器模块 | FT83404A-5-10 | 5V/10A/50W,4通道 | FT83404A-15-3 | 15V/3A/45W,4通道 |
FT83404A-6-1 | 6V/1A/6W,4通道 | FT83404A-15-5 | 15V/5A/75W,4通道 |
FT83404A-6-2 | 6V/2A/12W,4通道 | FT83404A-15-6 | 15V/6A/90W,4通道 |
FT83404A-6-3 | 6V/3A/18W,4通道 | FT83404A-20-1 | 20V/1A/20W,4通道 |
FT83404A-6-5 | 6V/5A/30W,4通道 | FT83404A-20-3 | 20V/3A/60W,4通道 |
FT83404A-15-1 | 15V/1A/15W,4通道 | FT83404P-20-5 | 20V/5A/75W,4通道 |
FT83404A-15-2 | 15V/2A/30W,4通道 | - | - |
功能主机 | FT8340A | FT8340系列专用机箱(单台最多可安装2个电池模拟器模块。同一主机内,不同型号模块不能混配。) |
