做 BMS 开发的朋友，肯定都听过 HIL 测试。但 HIL 系统里电池模拟器怎么跟 dSPACE、Speedgoat 这些 HIL 平台连起来？今天就来聊聊。

一、HIL 是什么？为什么要用？

HIL 就是 Hardware-in-the-Loop，硬件在环测试。简单说：

电脑里跑一个虚拟电池模型

电池模拟器根据模型输出真实的电压温度信号

BMS 以为自己连着真电池，其实是在跟模拟器对话

为什么要用 HIL？

安全：过充、短路、热失控这些危险测试，不用真电池

快：自动化跑测试用例，一天能跑几百个

早：BMS 软件还没装车就能测，发现问题早

可复现：每个测试用例条件完全一致，结果可对比

二、HIL 系统都有啥？

一个 BMS HIL 系统主要包括：

实时仿真机：跑电池模型，dSPACE、Speedgoat、RT-LAB 这些

电池模拟器：输出电压温度信号，故障注入

被测 BMS：要测的板子

自动跑用例、记录数据、出报告

其中电池模拟器是关键 —— 它是数字世界和物理世界之间的 "翻译官"。

三、电池模拟器在 HIL 里干啥？

实时仿真计算出来每节电芯应该是多少伏，电池模拟器就输出多少伏

模拟温度信号：电池包哪个位置多少度，就输出对应的 NTC 电阻值

故障注入：安全地模拟各种故障，看 BMS 能不能检测到、怎么处理

测电流：BMS 耗多少电、均衡电流多大，都能测

四、怎么跟 HIL 平台连？

常见的连接方式有三种：

方式一：网线连（最常用）

实时仿真机通过网线（Modbus TCP/SCPI 协议）控制电池模拟器。

优点：通用、便宜、好集成

缺点：延迟稍微高一点（毫秒级）

方式二：模拟量直接连（高性能）

实时仿真机的模拟量输出板卡直接给电池模拟器发电压指令，数字 IO 控制故障。

优点：延迟极低（微秒级），硬实时

缺点：需要额外板卡，通道数有限

方式三：CAN 总线连（汽车行业常用）

通过 CAN 总线发送指令，跟 BMS 的 CAN 通信同步。

优点：汽车行业标准，实时性好

缺点：CAN 带宽有限，通道多了有点吃力

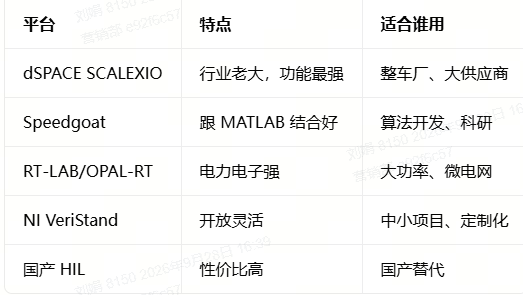

五、主流 HIL 平台有哪些？

不管用哪个平台，对电池模拟器的要求都差不多：标准接口、速度快、通道多、能故障注入。

六、HIL 都测什么？

典型的 HIL 测试用例包括：

功能测试：电压采样准不准、SOC 算得对不对、均衡正不正常

故障测试：某节电压过高、温度传感器坏了、采样线断了，BMS 怎么响应

边界测试：极低电量、极高温度、大电流脉冲，BMS 扛不扛得住

工况回放：把真实开车的工况录下来，在 HIL 里复现

七、怎么选电池模拟器？

搭 HIL 系统选电池模拟器，看这几点：

通信接口要全：LAN/CAN/RS485 都要有，跟各种 HIL 平台都能连

速度要快：电压建立时间要在 1ms 以内，跟仿真步长匹配

通道要多：36 通道以上，多台串联能覆盖高串数 BMS

温度模拟要内置：不要外挂电阻板，集成度越高越好

故障注入要全：每通道都能独立模拟开路短路

能硬同步：支持 DIO 硬触发故障，时序要准

费思 FT9350电池综合模拟器就是专门为 BMS HIL 测试设计的：4U 机箱集成 36 通道电芯模拟 + 36 通道温度模拟 + 故障注入，LAN/CAN/RS485 标准接口，电压建立时间 < 1ms，0.01% 精度。不管是 dSPACE、Speedgoat 还是国产 HIL 平台，都能快速集成。

八、总结

HIL 测试是 BMS 开发的必备手段，电池模拟器是 HIL 系统的核心硬件。选对电池模拟器，处理好通信、同步、故障注入这些集成问题，HIL 系统就能事半功倍。
